小型电机外壳爆炸装配结构设计

　　该套壳体结构面向小型回转驱动装置的整机封装需求，建模时将筒状主壳、前端盖、后端盖、轴承位、定子容纳腔、传动连接段以及外部安装支脚全部拆开表达，能够清楚看到各零件之间的轴向叠装关系和径向定位方式。实际工程中，这类外壳常用于轻工输送设备、小型风机、家用动力器具、自动化执行单元以及低功率传动模组中，既承担内部定转子组件的防护作用，也为轴承、密封件、紧固件和外部支架提供确定的安装基准。

　　从结构布置看，主筒体采用中空腔体形式，内部空间需要容纳定子叠片、转子轴系及相关绝缘件，因此筒壁不能只按外观曲面处理，建模时必须保留足够的内径余量，并兼顾绕组端部、接线位置和散热通道。壳体一侧延伸出传动连接区域，该区域与齿轮、带轮或联轴结构相邻，壁厚和支撑筋的布置要考虑扭矩传递时的局部刚度。端部盖板通过多个螺钉与筒体连接，螺钉孔沿法兰面分布，装配后可形成封闭边界，同时便于维修时拆开端盖检查轴承、碳刷或内部传动件。

　　外形边界方面，模型主体呈长筒形，轴向尺寸由电机有效长度、端盖厚度和传动接口长度共同决定；径向尺寸则受转子外径、气隙、定子厚度、外壳壁厚及外部加强结构约束。底部支脚和侧面凸台属于安装边界的重要部分，设计时需要明确支脚底面到轴线的高度、孔距、孔径以及端面相对主轴中心的平行度。若该壳体用于皮带传动场景，输出端附近的支撑结构应避免在张紧力作用下产生明显变形；若用于直接联轴场景，则端盖同轴度和轴承室尺寸链需要重点控制。

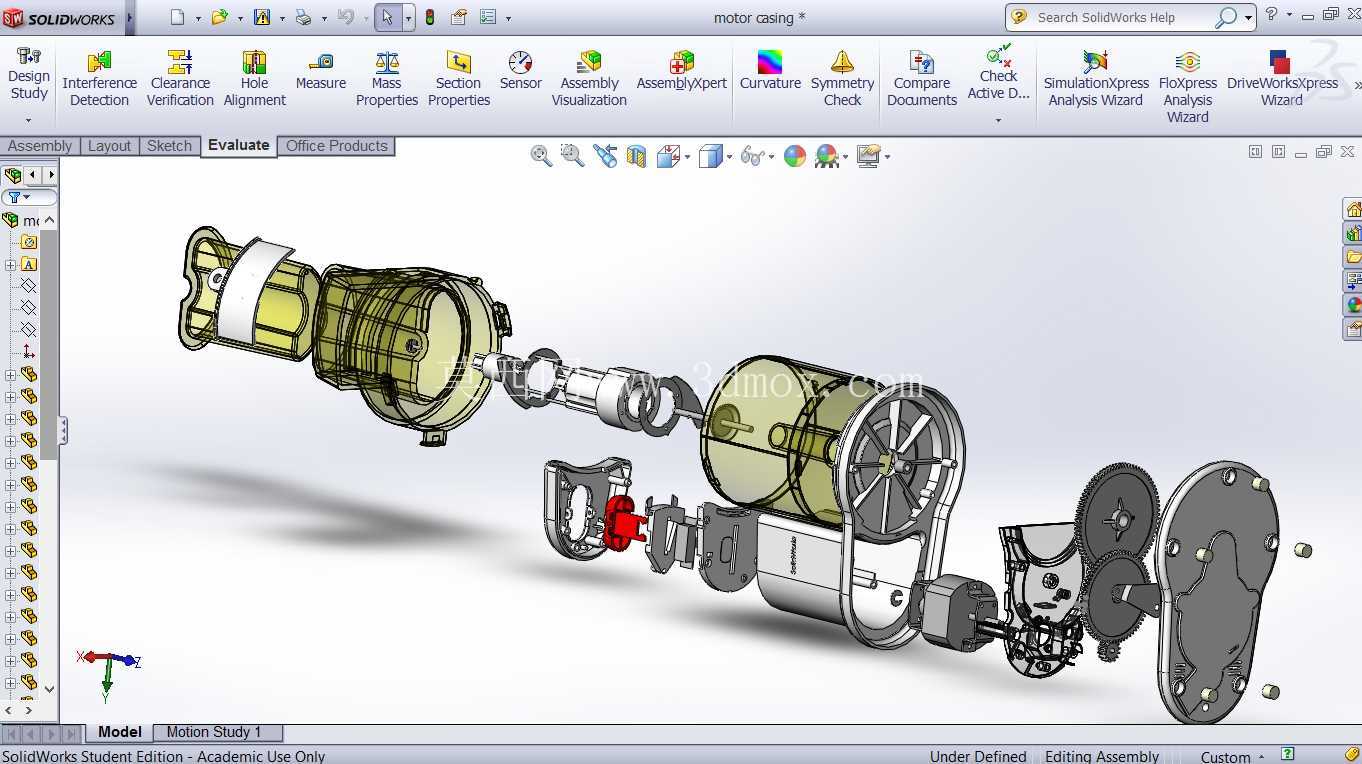

　　设计思路上，爆炸视图不是单纯把零件拉开，而是按照真实装配顺序表达轴向关系。筒体内腔先放入定子与转子组件，再依次装入轴承、端盖、密封件和外部连接件；细小螺钉、垫片、销钉在模型中独立呈现，有助于检查干涉、统计零件数量并指导工程图绘制。壳体外部的曲面过渡和局部凸台并非装饰特征，而是为了增加刚度、容纳紧固件或避让相邻设备。对于需要批量生产的外壳，圆角、拔模斜度、壁厚均匀性和加工基准面都应在三维阶段同步考虑，避免后期开模或机加工时出现局部缩痕、装配错位或刀具无法到达的问题。

　　在功能特性上，该结构强调防护、定位和散热三者平衡。外壳将高速旋转部件与外界隔离，降低灰尘、异物和人员触碰风险；端盖与轴承室约束转轴位置，保证转子与定子之间维持均匀气隙；外壁和端部空间则为自然冷却提供换热面积。若应用在连续运行工况下，还可在壳体表面增加散热筋或扩大通风区域，但加强结构不能侵占内部绕组空间，也不能影响端盖螺钉的拧紧操作。

　　建模评审时，应重点检查筒体与端盖的止口配合、轴承室台阶深度、螺钉孔是否贯通到内腔、支脚安装面是否平齐，以及传动端零件与壳体之间是否存在运动干涉。对于装配体设计者而言，这种完整爆炸结构能够直接用于结构沟通、装配工艺编制和零部件细化；对于设备选型人员，则可通过壳体接口判断该动力单元能否适配现有机架、传动轮系和维护空间。
