带挂孔扁口导流漏斗三维结构设计

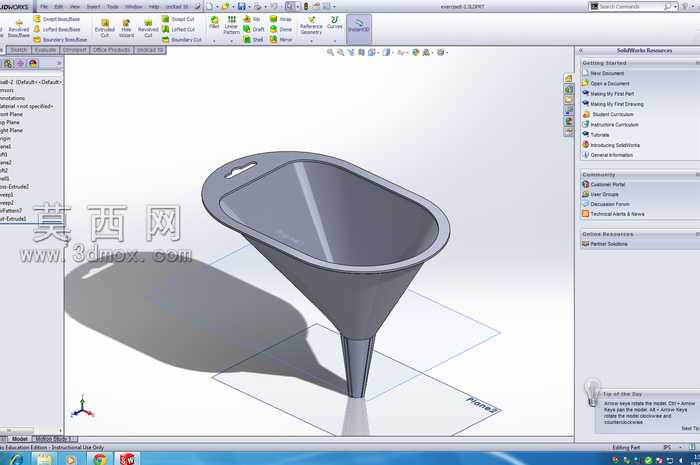

本作品为扁口带挂孔导流漏斗的三维参数化建模成果，建模阶段依托三维设计软件完成全流程特征构建，首先以基准面为定位基础绘制漏斗上部扁形敞口的轮廓草图，通过放样凸台特征衔接敞口段与下部锥形导流段，保证内壁曲面顺滑过渡无突兀折角，避免导流过程中出现积液、挂壁问题。上部敞口采用椭圆扁形结构，相较于传统圆形敞口更适配扁形容器的加注场景，敞口边缘做加厚卷边特征处理，提升整体结构刚性，减少受力形变风险；敞口侧缘集成一体式挂孔特征，挂孔边缘做圆角过渡处理，既方便日常悬挂收纳，也避免尖锐棱角造成的使用划伤。下部导流嘴采用细长锥形结构，出口端做小直径收窄处理，可精准对准小口径容器口，导流嘴与上部锥段采用相切衔接，保证流体下落路径顺畅无阻滞。建模过程中对所有棱边做不同半径的圆角特征处理，外壁圆角适配手持握持的人体工学弧度，内壁圆角保障流体流动顺滑，同时符合注塑成型的工艺要求，避免应力集中导致的成品开裂问题。渲染阶段采用哑光硬质塑料材质，模拟日常PP塑料漏斗的真实质感，材质表面添加细微的磨砂纹理效果，还原真实塑料制品的漫反射特性，通过环境光源打光凸显漏斗的曲面过渡关系，清晰呈现内外壁的结构层次与壁厚分布。整体设计兼顾实用功能与工艺可行性，结构简洁合理，无冗余特征，可直接用于注塑模具开发、3D打印制作或日用五金产品的结构验证，能够满足家用液体分装、小型加注作业的实际使用需求，挂孔设计也提升了产品收纳的便捷性，扁口敞口的设计也拓展了产品的适配场景，可适配更多不同开口形态的容器加注需求。
