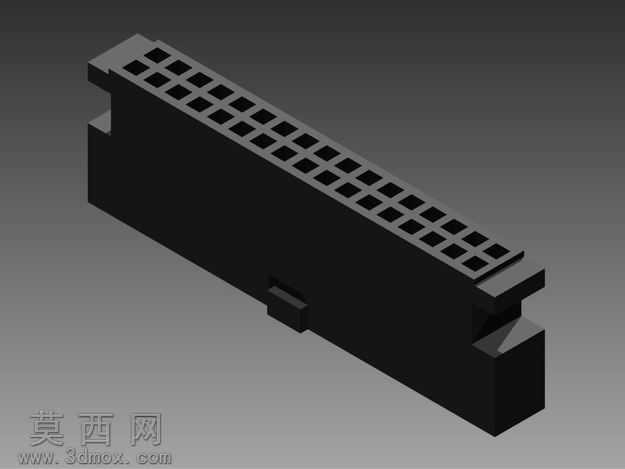

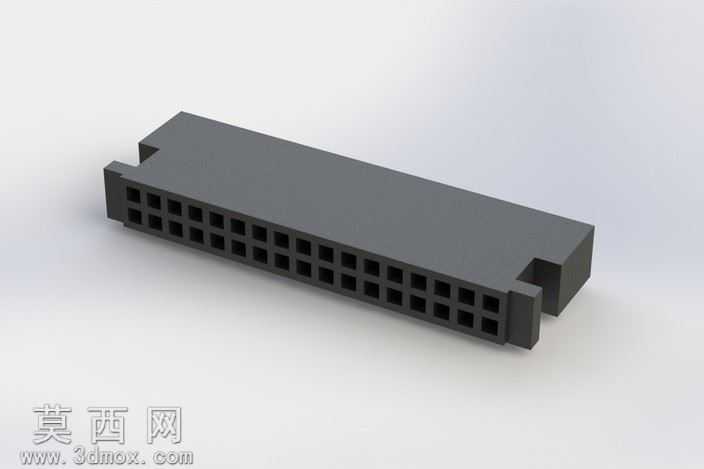

34针MFC高频连接器三维结构设计

本模型为34针MFC高频连接器的三维数字化设计成果，建模阶段严格遵循DIN41451行业标准规范，采用Autodesk Inventor软件完成全参数化特征构建，整体建模逻辑以连接器实际生产装配逻辑为核心，先完成绝缘基座主体的基体拉伸特征，再逐一排布34个接触端子安装孔位，孔位间距严格控制为2.54毫米栅格标准，确保孔位同轴度、间距公差符合高频信号传输的精度要求。模型构建过程中对基座侧边的定位卡扣、防呆凸台结构做了单独的特征细化，还原了卷曲式无接触设计的结构特点，避免端子装配后出现异常接触导致的信号干扰问题。材质渲染阶段，绝缘基座部分采用哑光黑色工程塑料材质，调整材质粗糙度参数模拟PA66注塑件的真实表面质感，未额外添加多余的反光特效，保证模型展示效果贴近实物外观；结构上完整还原了连接器的插合导向斜面、端子固定卡槽、侧边定位凸棱等细节，所有特征均做了圆角过渡处理，避免尖锐棱角不符合注塑生产工艺要求。设计思路上围绕高频信号传输的使用场景，重点保证端子排布的规整性，34个孔位采用双排等距排布方式，既保证单位长度内的针脚密度，又预留足够的绝缘间距降低信号串扰风险，同时基座底部的卡扣结构设计适配标准PCB板安装尺寸，可直接用于整机装配的干涉检查、布局模拟环节。模型同时导出了STEP、IGES、STL等通用三维格式，可兼容主流三维设计软件直接调用，无需重新建模即可用于电子设备的结构堆叠设计、连接器选型验证、3D打印样件制作等场景，模型所有结构特征均做了参数化关联，后续若需调整针脚数量、栅格间距等参数，可直接修改对应特征参数快速生成衍生型号，大幅提升同系列连接器的设计效率。
