无风扇铝壳工业控制计算机外观结构设计

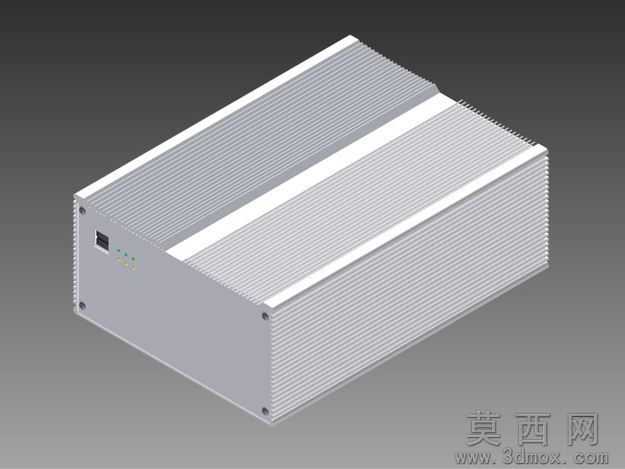

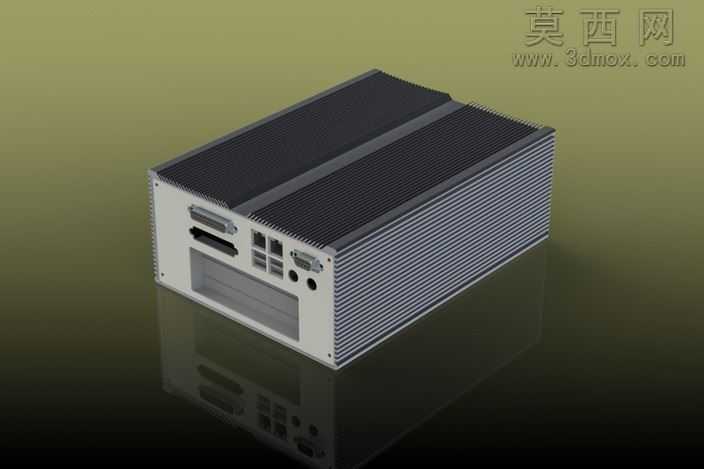

本作品为无风扇工业PC的三维结构模型，建模过程严格遵循工业级嵌入式主机的设计规范，首先通过草图绘制确定机箱整体长宽高比例，针对无风扇被动散热的核心需求，将壳体主体采用一体化铝型材拉伸结构设计，在建模阶段对壳体上下表面及两侧的散热鳍片做了等距阵列处理，鳍片厚度、间距均按照铝合金散热效率参数做参数化设定，保证散热面积最大化的同时兼顾壳体结构强度。模型细节处理上，前面板区域精准绘制了电源接口、状态指示灯组的安装位，对接口边缘做了倒角防呆设计，指示灯开孔尺寸匹配常用3mm直插LED规格，面板四角预留沉头螺丝安装孔，孔位深度与M3沉头螺丝尺寸完全匹配，保证装配后螺丝端面与面板齐平无凸起。壳体整体采用拼接式装配结构，上下型材壳体通过侧边隐藏式螺丝位固定，建模时对装配公差做了预留，上下壳配合面设计0.1mm的装配间隙，避免实际生产中因加工误差导致装配卡滞。材质渲染阶段，壳体主体赋予6061铝合金磨砂阳极氧化材质，调整材质粗糙度参数模拟工业铝壳的哑光银质感，散热鳍片缝隙处添加细微的光影衰减效果，突出鳍片的立体层次感，前面板接口区域赋予黑色阻燃ABS材质，与铝壳主体形成视觉区分，状态指示灯位置添加半透明PC材质，模拟指示灯点亮时的柔光效果。设计思路上完全围绕工业场景高可靠性需求展开，摒弃传统散热风扇的易损结构，全封闭壳体设计可实现IP40级防尘防护，适配多粉尘、高电磁干扰的工业现场使用场景，整体结构无多余外露部件，外壳鳍片同时承担结构加强与散热双重功能，在有限体积内实现最优的散热性能与结构稳定性，模型所有安装孔位、配合尺寸均符合工控行业通用安装规范，可直接用于壳体开模、产品结构验证等生产环节。
