轻型工业用30系列欧标开槽铝合金型材

　　这款30规格的开槽铝合金型材，是轻量化工业框架搭建场景里的常用基础构件，日常在小型自动化设备机架、检测工位工作台围挡、物料周转车框架、实验室测试台架这类对自重有要求、负载强度不需要过高的场景里应用极广。不同于重型40、45系列型材主打大负载承重的设计取向，这款30截面的型材从挤压模具设计阶段就瞄准了轻量化需求，截面壁厚做了优化控制，在满足常规静态框架负载要求的前提下，尽可能降低单位长度的型材重量，不管是人工搬运组装还是后期设备移位调整，都能大幅降低操作强度。从截面结构来看，型材采用标准的欧标槽口设计，槽道尺寸适配通用的T型螺栓、法兰螺母等配套紧固件，不需要在型材本体上额外打孔攻丝，组装时只需要把紧固件预置进槽道内，

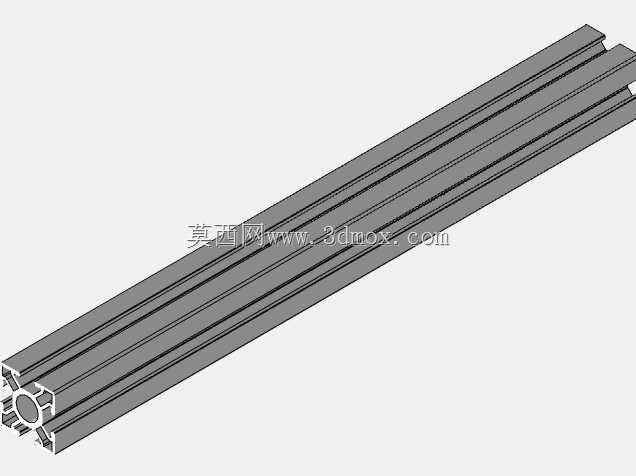

　　调整到对应安装位置锁紧即可，不管是前期框架搭建还是后期的工位改造、配件加装，都能做到无焊接快速装配，大幅缩短现场施工的周期。型材的基础截面宽度为30mm，常规挤出长度可以根据实际安装需求灵活裁切，本次建模的基准长度设定为320mm，这个长度刚好可以作为小型设备的侧梁、防护栏的横向连接杆、或者是传感器安装的基础导轨使用，设计人员在调用模型的时候，可以直接根据自身项目的框架尺寸，通过修改挤出特征的长度参数快速调整型材长度，不需要重新绘制截面草图，能有效提升三维建模的效率。在安装边界的设计考量上，这款型材的槽道中心距、端面连接孔位都和同系列的30规格角码、端盖、脚轮安装板、合页等配件完全适配，组装直角框架时搭配同规格的压铸角码，

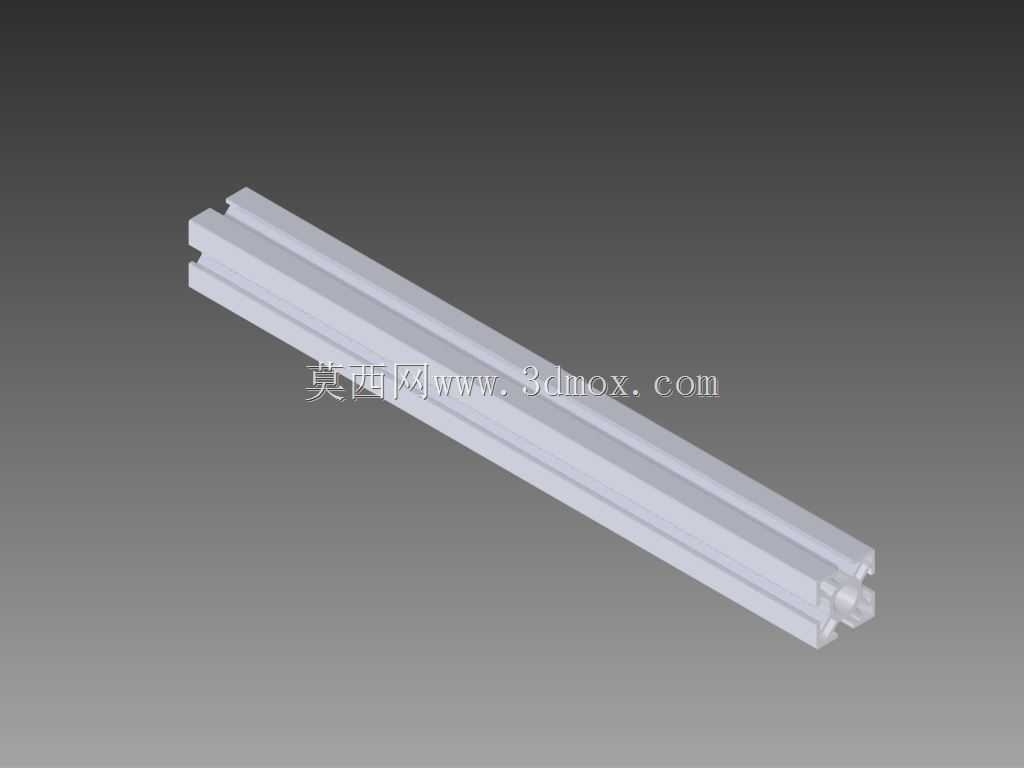

　　可以保证连接后的框架垂直度偏差控制在机械装配的允许公差范围内，不需要额外做校形处理。型材表面做了浅色阳极氧化处理，氧化膜层厚度满足常规工业使用的防腐蚀、耐磨损要求，在普通车间环境下长期使用不会出现表面氧化发白、锈蚀的问题，浅色的外观也能和多数工业设备的灰白色钣金外罩风格统一，不会出现视觉上的突兀感。从结构强度的角度来说，这款型材的截面内部做了对称的加强筋设计，在壁厚较薄的前提下，依然能保证型材的抗弯曲、抗扭转变形能力，满足横向跨度600mm以内的静态承重需求，用来安装小型光电传感器、气动气管走线槽、小型操作按钮盒这类轻型配件完全不会出现下弯变形的问题。在实际的设备设计过程中，这类轻型铝型材经常被用来替代传统的方管焊接框架，

　　省去了焊接后打磨、喷漆的工序，而且组装完成的框架如果后续需要调整结构，只需要松开螺栓就可以重新拼装，不会像焊接框架那样只能切割报废，材料的重复利用率更高，也更符合现在柔性化生产的设备改造需求。建模的时候严格按照实际型材的截面尺寸绘制，槽道的倒角、加强筋的壁厚、端面的工艺倒角都做了1:1还原，设计人员在做整体装配的时候，可以直接调用这个模型进行框架的排布，自动生成的物料清单也能准确统计型材的长度和配套配件的数量，避免后期采购出现尺寸偏差。另外这款型材的槽道还可以嵌入密封条、有机玻璃板、钣金封板等配件，用来做设备的安全防护围挡，不需要额外加装固定压条，封板可以直接卡入槽道内，安装缝隙均匀，外观整洁度比传统的自攻螺丝固定方式好很多，也方便后期拆卸维护设备内部的元器件。
