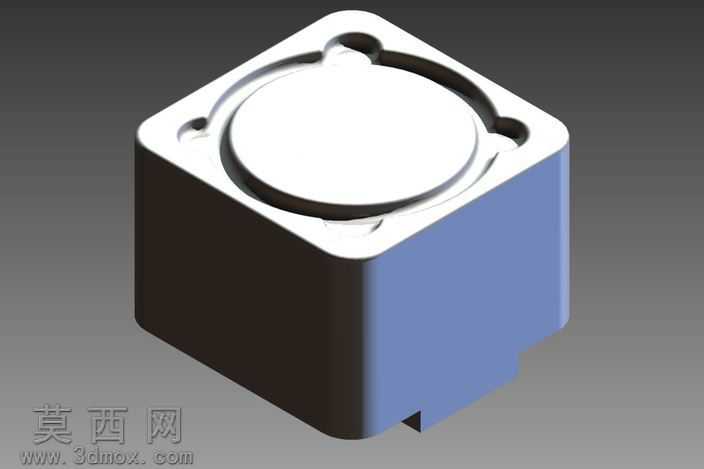

本作品为适配PCB板贴片安装场景的12毫米规格贴片诱导座三维建模设计,建模过程围绕电子贴片元件的实际安装需求展开,首先基于Altium Designer中PCB布局的标准封装尺寸确定核心参数,以12毫米的外形尺寸为基准搭建整体轮廓。建模初期先绘制底部方形基座的二维草图,严格匹配PCB贴片焊盘的对应位置,预留出贴片焊接所需的定位缺口,确保后续SMT贴片工序中元件能够精准对位,避免出现偏移、虚焊等生产问题。主体上部的圆形诱导腔体采用回转特征建模,腔体边缘做了均匀的圆角过渡处理,既消除了尖锐棱角在贴片过程中可能造成的吸嘴磨损问题,也能够在元件取放时起到导向对位的作用,提升自动化贴装的效率与准确率。方形基座的四个顶角位置设计了内凹的弧形定位槽,该结构一方面可以在多元件密集排布时预留出焊锡流动的空间,减少相邻元件连锡的风险,另一方面也能够在回流焊过程中平衡热应力,降低元件因受热不均产生的形变概率。材质渲染部分,基座主体采用哑光黑色工程塑料材质,模拟实际生产中常用的耐高温LCP塑胶材质质感,侧面做了半哑光蓝色的分区渲染,清晰区分基座的安装定位面与功能配合面,上部圆形诱导面采用亮面白色塑胶材质,突出诱导腔体的核心功能区域,同时也方便视觉检测设备在贴片过程中快速识别元件位置与角度。整体结构设计遵循贴片元件的标准化设计规范,所有壁厚保持均匀一致,避免注塑生产过程中出现缩痕、缺料等缺陷,底部的安装平面做了0.05毫米的微凸处理,保证贴片时焊锡能够均匀铺展,提升焊接的可靠性。建模过程中对所有配合尺寸做了公差预留,确保诱导座与配套元件的插拔配合顺畅,同时兼顾SMT生产的工艺要求,所有边角均做了符合电子元件生产标准的倒角处理,没有尖锐的毛刺结构,既满足自动化生产的取放要求,也符合电子元器件的安全设计规范。
