滚子链结构安全离合器传动组件

　　在各类链式输送、轻工包装、纺织印染以及小型农机的传动链路里，过载打滑类的保护部件一直是容易被选型忽略的环节——传统的剪切销式安全离合器一旦过载就需要更换销件，停机维护成本高，而摩擦片式的结构在多粉尘、油污的车间环境里又容易出现扭矩衰减、打滑失效的问题，这款采用双排滚子链作为接合元件的安全离合器，正是针对这类中低速、中等扭矩的传动场景做的结构优化。从实际装配的角度看，这款离合器的核心接合逻辑没有采用复杂的棘轮或钢珠顶推结构，而是利用双排精密滚子链同时啮合两个半联轴器上的链轮齿，配合内置的碟形弹簧提供轴向压紧力，把链轮齿和链节之间的啮合承载力作为扭矩传递的阈值：当传动端的负载超过设定扭矩时，链节会在链轮齿面上产生径向滑移，克服弹簧压紧力后让两个半联轴器产生相对滑转，直接切断动力传输路径，避免后端的负载设备比如输送辊、搅拌桨或者链轮轴因为堵转出现电机烧损、传动轴扭断的故障。做结构设计的时候，首先要考虑的是安装边界的适配性，这款离合器的输入端和输出端都采用标准的平键孔连接，轴孔公差按照H7级加工，能直接适配市面上常规的Y系列三相异步电机输出轴，以及标准的实心传动轴，不需要额外做轴径改制；整体的径向尺寸比同扭矩规格的摩擦片离合器小15%左右，轴向长度也控制在紧凑范围内，对于那些安装空间局促、传动中心距已经固定的设备改造场景，不需要重新调整电机和负载端的安装基座位置，就能直接替换原有刚性联轴器，加装过载保护功能。

　　很多一线的设备维护人员会担心链式结构的磨损问题，这款结构在设计的时候特意在两个半联轴器的链轮齿面做了高频淬火处理，表面硬度达到HRC45-50，配合标准的工业滚子链，正常工况下的啮合磨损量极小，而且日常维护只需要定期给链条涂抹润滑脂即可，不需要像摩擦片结构那样定期调整压紧间隙、更换磨损的摩擦片。另外，这种链式接合的结构还有一个很实用的特性，就是过载滑转的时候不会产生刚性冲击，滑转过程中链节和链轮齿的啮合是逐节脱开的，不会像钢珠式安全离合器那样脱开时产生明显的撞击异响，对于纺织、食品加工这类对车间噪音有要求的场景非常友好。从传动精度的角度看，因为滚子链和链轮的啮合属于无侧隙的刚性接合（在额定扭矩范围内），所以传动过程中不会出现摩擦片结构常有的传动滞后、角向间隙累积的问题，适合那些需要保持准确传动比的工位，比如包装设备的送膜辊、印刷设备的进纸辊传动，不会因为离合器的间隙导致送料长度偏差。设计的时候还特意在离合器的外侧预留了链条张紧调节的空间？不对，其实这款结构的链条是完全包覆在两个半联轴器的链轮上的，外侧不需要额外加装张紧轮，因为两个半联轴器的同轴度由内置的滑动轴承套保证，径向跳动量控制在0.1mm以内，链条在啮合过程中不会出现偏磨、掉链的问题。实际选型的时候需要注意，这款离合器的扭矩设定是通过调整端部的锁紧圆螺母来改变碟形弹簧的压缩量，从而调整啮合压紧力，出厂时会按照常用的扭矩范围做预调，

　　现场安装的时候可以根据实际的负载堵转扭矩做微调，不需要拆解整个离合器，只需要用勾头扳手转动端部的圆螺母即可，调整完成后用止动垫圈锁死，避免运行过程中螺母松动导致扭矩阈值变化。和传统的安全联轴器相比，这种链式结构的另一个优势是容错率高，即使出现瞬时的冲击负载，只要没有超过扭矩阈值，链节的微小弹性变形就能吸收一部分冲击能量，不需要额外加装弹性联轴器，就能同时实现扭矩传递、过载保护、冲击缓冲三个功能，简化了传动链路的组件数量，也减少了故障点。在一些露天作业的小型农机传动场景里，比如小型收割机的割台传动，这种结构的离合器因为没有精密的摩擦副、密封要求低，即使沾附了秸秆碎屑、泥土，也不会出现打滑失效的问题，

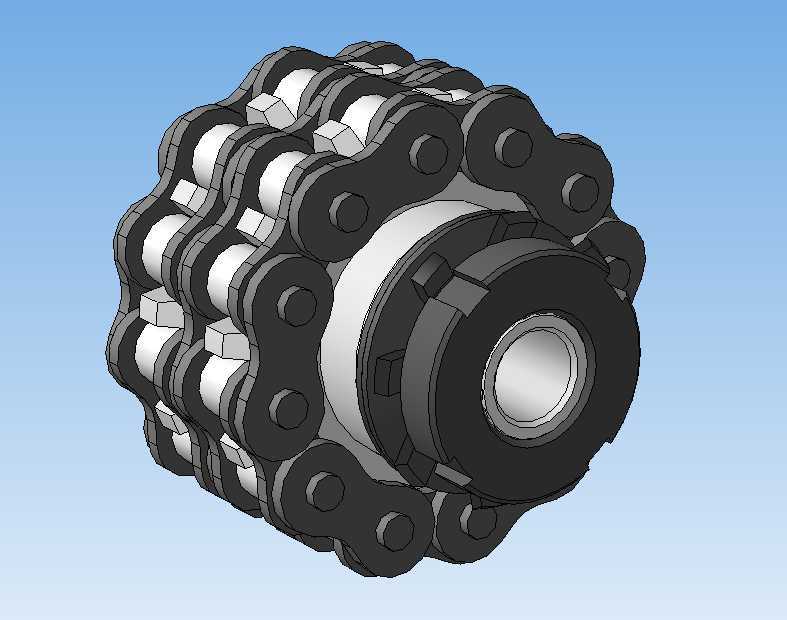

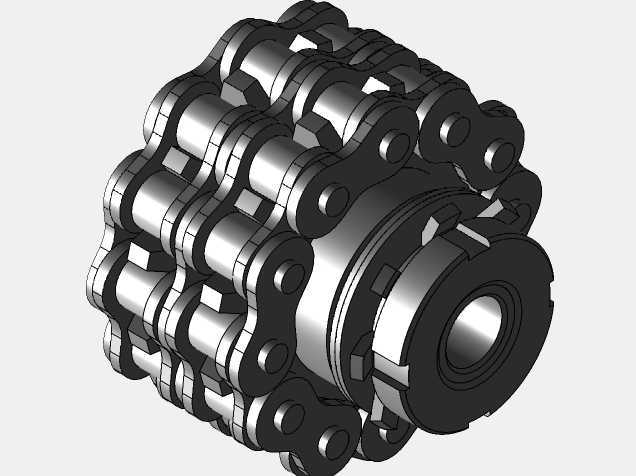

　　只要定期清理链条上的杂物就能正常工作，环境适应性远高于精密结构的过载保护部件。从三维建模的角度看，整个组件的建模过程需要重点保证链轮齿形和标准滚子链的啮合间隙，齿形按照GB/T1243的滚子链链轮齿形标准绘制，链节的内外链板、销轴、滚子都做了等比例的实体建模，装配的时候按照实际的链条装配顺序逐节拼接，保证每个链节都能和链轮齿正确啮合，没有干涉；端部的锁紧螺母、止动垫圈、碟形弹簧都按照标准件的尺寸建模，方便设计人员直接调用到自己的设备装配体里，做干涉检查和安装空间校核的时候不需要额外绘制标准件。另外，建模的时候特意保留了所有的工艺倒角、退刀槽细节，比如轴孔端的导入倒角、链轮齿端的去毛刺倒角，这些细节虽然不影响功能，但在做工程图导出、生产加工的时候能直接使用，不需要二次修改。对于做设备改造的工程人员来说，拿到这个模型之后，只需要修改两端的轴孔直径、键槽尺寸，就能适配不同的轴径需求，整体的安装尺寸、外形轮廓不需要做调整，就能快速完成过载保护环节的设计，节省大量的结构建模和选型计算时间。
