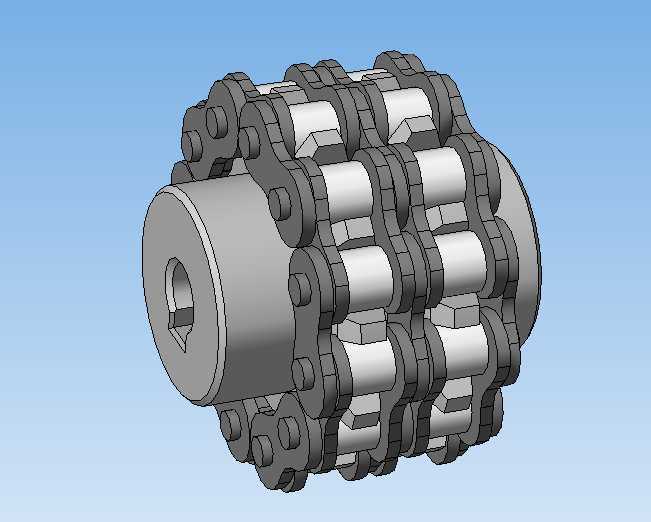

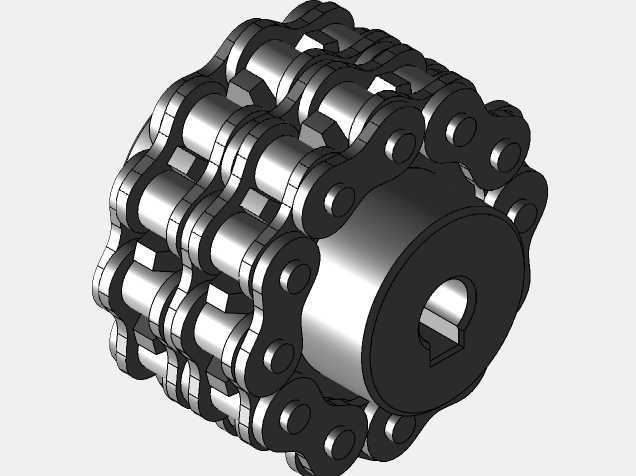

在常规工业传动场景里,轴系不对中补偿需求不高、扭矩传递要求稳定的工况下,这类链条式刚性联轴器的应用占比并不低,和弹性联轴器相比,它没有弹性元件的蠕变、老化问题,长期重载工况下的传动精度保持性更好,很多冶金输送线、矿山给料设备、中小型减速机输出端的轴联接,都会优先选用这类结构。从结构本身来看,它的核心组成是两个带对称链轮齿形的半联轴器,以及配套的双排滚子链条,两个半联轴器分别通过键槽与主动轴、从动轴配合固定,双排链条同时啮合两个半联轴器的轮齿,以此实现扭矩的传递,没有额外的复杂锁紧结构,拆装维护的时候只需要拆下链条的连接锁片,就能快速分离两根轴,不需要挪动两端的设备本体,这在现场检修空间受限的场景下优势非常明显。设计这类联轴器的时候,
首先要匹配对应轴径的键槽规格,半联轴器的轮毂内孔公差通常选用H7配合,键槽按照GB/T1095的普通平键标准设计,保证轴与轮毂的周向固定无间隙,避免正反转切换时产生冲击间隙。半联轴器上的链轮齿形不需要按照传动链轮的全齿高设计,只需要保证和滚子链的啮合间隙控制在0.1-0.2mm之间,既可以让链条顺利卡入,又不会因为间隙过大导致传动时产生晃动噪音。双排链条的选型直接决定了联轴器的额定传递扭矩,要根据实际工况的计算扭矩乘以1.5-2倍的安全系数来匹配链条型号,避免过载时链条断裂导致传动失效。安装边界方面,这类联轴器的径向尺寸比同扭矩的凸缘联轴器更小,但是轴向需要预留出链条拆装的操作空间,通常在联轴器外侧预留至少半个链条节距的轴向间隙,
方便检修时拆卸链节。和夹壳式刚性联轴器相比,它的同轴度要求更低,允许两轴存在少量的径向、角向偏移,偏移量通常可以达到节距的1%-2%,不需要安装时反复打表调整到极高的同轴度,能大幅缩短现场安装的调试时间。实际使用中要注意,这类联轴器没有密封外壳的话不适合在多粉尘、有腐蚀介质的场景使用,粉尘进入链条和轮齿的啮合间隙会加剧磨损,缩短使用寿命,如果在这类场景应用需要额外加装防护罩壳,定期补充润滑脂来降低链条铰接点的磨损。从建模逻辑来看,绘制这类结构的时候可以先建立单个半联轴器的基体,拉伸轮毂、切出内孔与键槽,再通过阵列特征生成周向均匀分布的链轮齿,齿形的轮廓要和选用的链条滚子直径匹配,之后调用标准链条的链节模型,
通过沿齿形圆周阵列的方式装配双排链条,最后添加链节之间的铰接配合,就能完整还原整个联轴器的装配结构,建模过程中要注意两个半联轴器的齿形相位完全对齐,否则会出现链条无法装配的问题。这类联轴器的失效形式通常是链条铰接点的磨损拉长,或者轮齿的过度磨损,日常维护只需要定期检查链条的张紧度与磨损量,更换磨损的链条即可,半联轴器的本体只要没有出现断齿,几乎可以长期使用,维护成本远低于其他类型的刚性联轴器。在输送设备的驱动端应用时,它还可以起到一定的过载保护作用,当负载超过链条的破断载荷时,链条会先断裂,避免扭矩过大损坏后端的减速机或者电机,这也是很多重载输送场景选用它的原因之一。设计时还要注意半联轴器的轮毂长度要满足轴的配合长度要求,通常轮毂长度取轴径的1.2-1.5倍,保证轴与轮毂的配合面足够长,避免长期传动时出现轮毂松动的问题,轮毂的外圆不需要做过高的精度加工,只要保证齿形部分的加工精度即可,能有效降低零件的加工成本。
