手摇式精密直线进给滑台机构

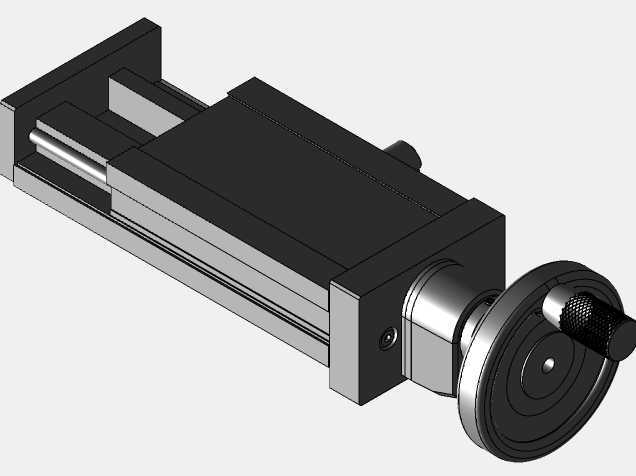

　　这款手动直线运动机构，是面向小行程精密位移调节场景开发的纯机械进给单元，在非标工装调试、光学检测工位微调、小型专机的手动进给工位、实验室测试平台位移调节等场景中有着极高的适配性，完全不需要接入气动、液压或者电控动力源，仅靠人工操作就能实现稳定的直线位移输出，对于没有动力配置需求、需要频繁手动调整工位位置的作业场景来说，能大幅降低配套成本，同时避免电控系统带来的误动风险。从实际功能特性来看，机构前端配置了带滚花纹理的手摇轮，轮缘的滚花深度经过适配设计，即使操作人员佩戴薄型劳保手套操作，也能获得足够的摩擦力，不会出现打滑脱手的情况；手轮侧方延伸出的小直径摇柄，适合大行程快速进给时握持转动，而直接转动手轮轮缘则可以实现微米级的微进给操作，

　　两种操作模式不需要额外切换结构，完全靠操作人员的施力位置自然区分，适配不同的调节节奏需求。滑台侧面配置的扳把式锁紧结构，是整个机构实用性的核心设计之一，当滑台移动到目标位置后，只需要将锁紧扳把向下扳动，就能通过内部的楔形块挤压导轨副的滑动面，实现滑台的无间隙锁止，锁止后即使承受侧向的切削力或者检测工位的接触压力，滑台也不会出现位置窜动，不需要额外增加定位销或者顶丝结构，操作效率远高于传统的螺钉锁紧方式。在设计思路上，这款机构采用了集成式的滑块导轨一体化结构，没有采用分体式的导轨加滑块拼接方案，底座本身就加工出了滑动导向面，滑台的滑动副直接和底座导向面配合，既减少了装配时的对齐调整工作量，也避免了分体导轨安装带来的平行度误差，

　　能长期保持进给的直线度精度。传动部分采用了丝杠螺母副内置的布局，丝杠完全容纳在滑台的内部腔体中，外部不会暴露传动螺纹，一方面能避免车间环境中的切屑、灰尘落到螺纹面上造成传动卡滞，另一方面也能减少操作人员接触转动丝杠的安全隐患，不需要额外加装丝杠防护套就能满足普通工业场景的使用要求。从安装边界来看，机构两端的安装立板上预制了沉头安装孔，可以直接通过内六角螺栓固定在设备的安装基面上，安装基面只需要保证对应的平面度要求，不需要额外加工定位槽，安装孔的跨距经过标准化设计，能适配多数小型工装平台的安装孔位，不需要重新打孔适配。滑台的滑动面采用了贴塑处理，滑动摩擦系数低，长时间手动操作也不会出现卡顿的情况，同时贴塑层具备一定的自润滑特性，

　　日常维护只需要定期在注油孔注入少量润滑脂即可，不需要频繁拆解保养。滑台的行程限位依靠内部的硬限位结构实现，当滑台移动到行程两端时，滑块上的限位凸台会和底座的限位端面接触，避免操作人员过度转动手轮导致丝杠螺母脱开，即使是没有操作经验的人员使用，也不会造成机构的损坏。在实际选型适配时，这款机构的整体宽度和高度都控制在紧凑范围内，不会占用过多的安装空间，对于安装空间受限的检测工位、小型装配工装来说，比电动滑台的适配性更强，同时没有线缆拖拽的问题，调整工位位置时不需要重新布线，移动灵活性更高。机构的手轮转动阻尼经过调校，既不会因为阻尼过小导致滑台受外力自行移位，也不会因为阻尼过大造成操作费力，长时间连续调整也不会让操作人员产生明显的疲劳感。锁紧机构的扳把位置设置在滑台的侧面，操作时不会和手轮产生干涉，锁紧和解锁的动作都可以单手完成，不需要双手配合操作，在需要一边固定位置一边安装工件的场景下，操作便利性优势十分明显。
