工艺台车D42规格带轮旋转支撑结构

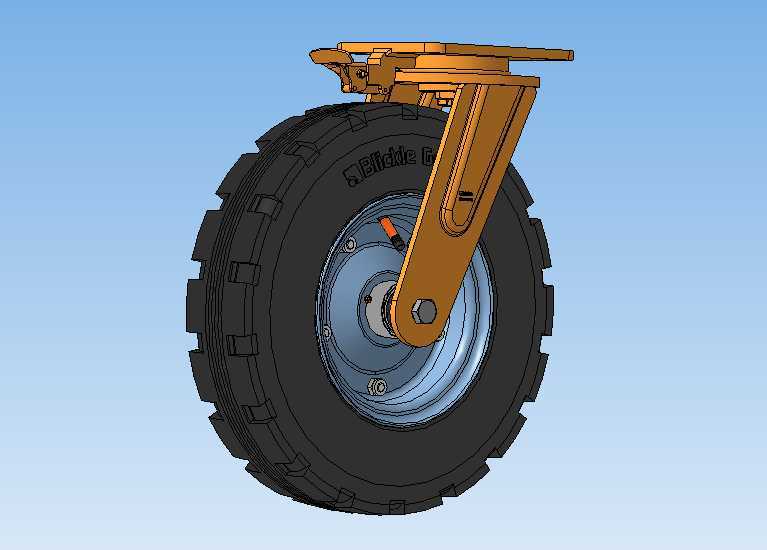

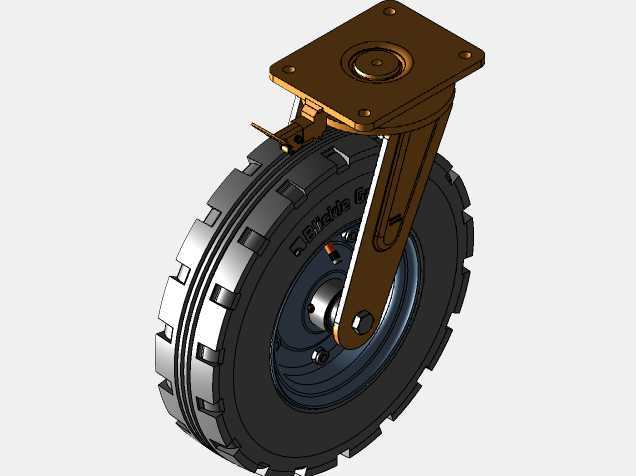

　　在车间物料转运、工位器具流转的实际场景里，这类带轮旋转支架是工艺台车上的核心行走转向部件，直接决定了重载工况下台车的转向灵活性、行走稳定性与负载承载能力。不同于普通定向脚轮，该结构集成了旋转回转副与轮体支撑臂，适配直径42mm规格的安装接口，可直接匹配多数标准工艺台车的底部安装梁，不需要额外做转接板的二次加工，能大幅缩短工位器具的改装与制造周期。从结构设计逻辑来看，该支架的回转部分采用了上下叠合的回转支撑面，安装板上预留的固定孔位可直接通过螺栓与台车底梁锁紧，支撑臂采用了变截面的弯折结构，在轮轴安装位置做了局部加厚处理，避免重载工况下支撑臂出现应力集中导致的变形开裂。轮体部分选用了深花纹的实心橡胶轮面，轮毂为金属材质，

　　轮轴与支撑臂之间设置了耐磨衬套，既可以降低转动过程中的摩擦阻力，也能减少日常使用中的磨损量，延长部件的整体使用寿命。在实际应用中，这类旋转支架常成对或成组安装在工艺台车的底部，配合定向轮使用时，可实现台车在狭窄车间通道内的小半径转向，甚至原地回转，适配生产线旁的物料补给、工序间工件转运、工装夹具周转等多种场景，尤其是在地面存在轻微油污、细小铁屑的机加工车间环境里，深花纹轮面可以提供足够的抓地力，避免推行过程中出现打滑偏移的问题。从安装边界来看，该支架的顶部安装板尺寸适配常规的台车方管梁规格，轮体转动时的外轮廓与支撑臂的摆动范围做了充分的避让设计，不会在转向过程中与台车底部的其他结构件发生干涉，

　　轮体的离地间隙设置也兼顾了过障能力与台车的整体重心高度，既可以顺利通过车间地面的接缝、小型障碍物，也不会因为重心过高导致重载推行时出现侧翻风险。设计过程中，支撑臂的弯折角度经过了反复校核，确保轮体承受的垂直载荷可以顺畅传递到顶部的安装板上，回转副的间隙控制在合理范围内，既不会因为间隙过大导致转向时出现旷量晃动，也不会因为间隙过小导致转向卡滞，即使在满载状态下，操作人员也可以轻松控制转向方向，降低物料转运过程中的劳动强度。轮体与支架的连接部位设置了可靠的轴向限位结构，避免长期使用后轮轴出现窜动脱落，支撑臂表面做了防锈涂层处理，可以适应车间内潮湿、有切削液飞溅的使用环境，减少锈蚀带来的转动阻力上升问题。在结构建模过程中，

　　各部件的配合公差都按照通用机械零部件的行业标准设置，回转面的配合精度满足中等载荷下的长期转动需求，轮面的橡胶材质参数也参考了工业脚轮的常用耐磨配方，确保模型的结构参数可以直接用于实际产品的加工制造或者现有台车的改装选型，不需要做过多的参数调整。
