技术小车用D42mm定向重载脚轮带轮盘结构

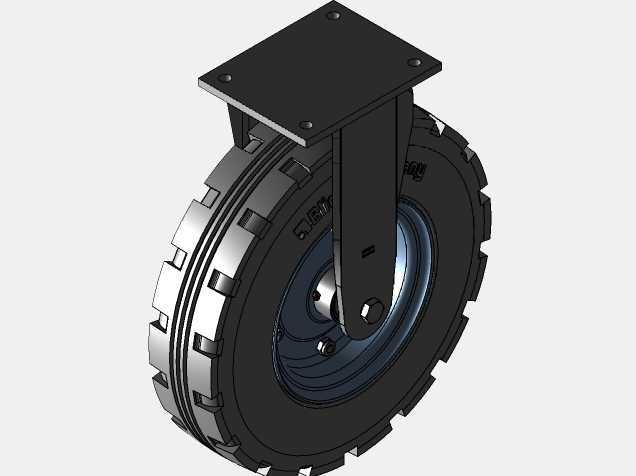

　　这款定向行走轮组件，核心适配轮径42mm规格的技术类转运小车，在车间工位间物料转运、轻型自动化设备移动载体、实验室小型工装台移位等场景中，承担整车载荷传递与行走导向功能。从结构设计逻辑来看，组件采用顶部平板安装的固定支架形式，区别于万向转向脚轮，定向结构的抗侧向冲击能力更强，适合沿固定轨道或预设直线路径行走的设备使用，避免行进过程中出现不必要的偏摆，提升长距离直行的稳定性。支架部分采用厚钢板折弯成型的双侧支撑结构，轮轴安装位做了同轴度公差约束，确保轮体转动时无卡滞、无偏心晃动，支架顶部的安装平板预留了标准螺栓过孔，安装时可直接与小车底盘的安装面贴合，通过螺栓锁紧即可完成固定，无需额外加工适配结构，降低现场装配的调整工作量。

　　轮体部分采用深胎纹的橡胶材质胎面，搭配金属冲压成型的轮辋结构，胎面的块状花纹设计能够提升与水泥地面、环氧地坪、普通钢板地面的接触摩擦力，即使地面存在少量切削液残留、细小铁屑或轻微凹凸不平的情况，也能保证行走过程不打滑，同时橡胶材质本身具备一定的减震缓冲能力，能够过滤小车行进过程中因地面不平整产生的小幅振动，避免小车上搭载的精密工装、检测器件受振动影响精度。轮辋与轮轴之间设置了转动配合结构，转动阻力经过优化，空载状态下单人即可轻松推动整车移动，满载状态下也不会出现转动卡滞的问题。带室轮盘的结构设计，一方面可以对轮体的转动部位形成防护，避免车间内的灰尘、铁屑、切削液飞溅进入转动配合面，延长部件的维护周期，

　　另一方面轮盘的配重结构能够平衡轮体转动时的离心力，在小车较高行进速度下也能保持轮体转动平稳，减少轮体偏磨的概率。从安装边界尺寸来看，支架的总高度适配小车底盘离地间隙的常规设计范围，顶部安装平板的孔位间距符合轻型转运小车的通用安装标准，轮体的宽度经过核算，在保证接地面积足够、承载能力达标的前提下，不会占用过多底盘下方的横向空间，给小车底部的其他走线、附属部件安装留出足够余量。在实际选型应用中，这类定向脚轮通常会与同规格的万向脚轮搭配使用，在小车的行进方向前端或后端布置两个定向轮，另一侧布置两个万向轮，兼顾直行稳定性与转向灵活性，相比全万向轮配置，这种搭配方式的小车推行时方向更易控制，不会出现蛇形摆动的问题。结构建模过程中，

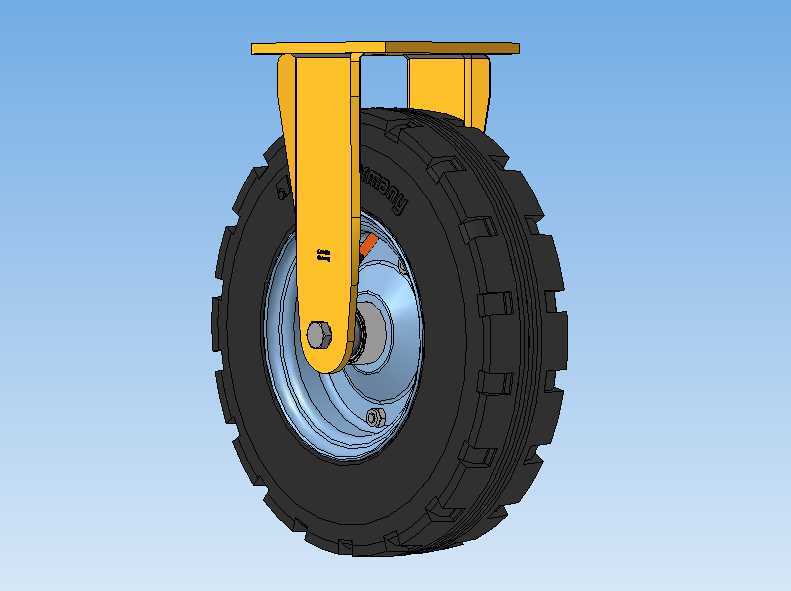

　　对支架的折弯圆角、焊接结合位、轮轴的配合公差、胎面花纹的细节都做了还原，能够直接用于小车的整体装配干涉检查、行走机构的运动仿真，也可作为脚轮选型阶段的结构参考，核对安装尺寸、载荷匹配度是否符合设计要求，避免选型失误导致的后期安装适配问题。针对车间使用场景的常见工况，支架表面做了醒目的黄色涂覆处理，一方面起到防锈防腐的作用，另一方面在车间复杂的作业环境中更容易被识别，减少脚轮被外力碰撞的概率，轮体的橡胶材质具备耐轻度油污的特性，长期在机加工车间环境中使用也不会出现过早老化开裂的问题。
