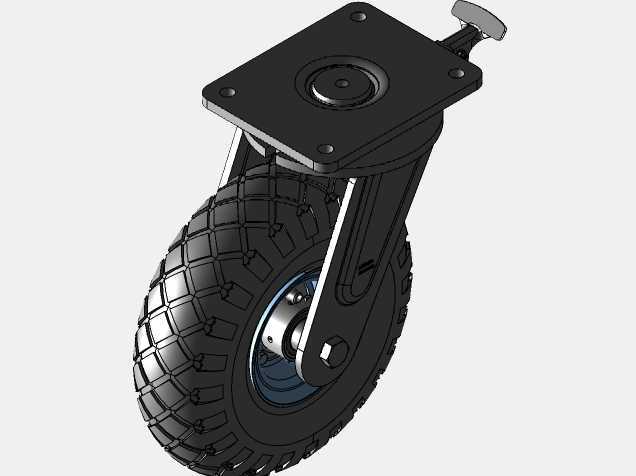

带室轮310mm工艺台车旋转支撑脚轮结构

　　在车间物料转运、工装工位流转的场景里，这类带旋转支架的室轮脚轮是工艺台车上的核心行走部件，轮体直径310mm的规格，刚好适配额定载重下的地面通过性需求，不管是车间环氧地坪、硬化水泥地面，还是偶尔遇到的地面接缝、细小杂物，大直径轮体都能顺畅碾过，不会出现小轮径脚轮容易卡滞、推行阻力骤增的问题。很多做车间工位器具设计的工程师在选型时，往往会忽略旋转支架的承载冗余，这款结构的支架部分采用了加厚的冲压折弯成型支臂，支臂和顶部安装法兰之间的回转结构做了全周向的承载设计，不是普通轻型脚轮那种单点铆接的回转结构，而是采用了平面推力轴承配合径向定位的结构，在台车满载偏载的时候，回转部位不会出现卡涩、晃动量超标的问题，哪怕是推行过程中频繁转向，也能保持回转顺滑，不会出现转向死点。

　　从结构设计的逻辑来看，顶部的安装法兰是标准的四孔安装位，安装孔的孔距匹配市面上多数工艺台车的底部安装梁尺寸，不需要额外做转接板就能直接固定，安装面的平面度公差控制在合理范围，锁紧之后不会出现安装面贴合不严导致的支架受力偏斜问题。支臂的折弯角度经过力学校核，轮轴的受力点刚好落在安装法兰的投影承载范围内，当台车承受冲击载荷，比如越过小高度台阶的时候，支臂不会出现额外的附加弯矩，长期使用也不会出现支臂变形、轮轴偏斜的问题。轮体部分采用的是深纹路的橡胶胎面，胎面的花纹深度足够，在地面有少量切削液、油污的场景下，依然能保持足够的抓地力，不会出现推行时打滑的问题，轮毂部分和轮轴之间采用了双轴承支撑，轮体转动的径向间隙控制得很小，高速推行的时候不会出现轮体摆动、噪音过大的问题。

　　很多一线装配现场的反馈里，普通脚轮最容易出问题的部位除了回转结构，就是轮轴的锁紧部位，这款结构的轮轴采用了带防松垫片的锁紧螺母结构，长期承受交变载荷的情况下，螺母不会出现松脱，避免了轮体脱落的安全隐患。回转支架的密封结构也做了针对性设计，车间里的金属切屑、灰尘不容易进入回转轴承的滚道里，日常维护只需要定期在注油点加注润滑脂，就能保证很长的使用寿命，不需要频繁拆解更换内部零件。在实际的工位台车应用中，这类脚轮往往搭配两个定向轮、两个万向轮的配置使用，这款旋转支架的万向脚轮作为转向轮，转向力矩设计得恰到好处，空载的时候转向不会过于灵活导致台车推行跑偏，满载的时候转向也不会过于沉重，操作人员单手就能控制台车的行进方向，降低一线操作人员的劳动强度。

　　从安装边界来看，支架处于最低位置时，安装法兰面到地面的高度刚好适配常规工艺台车的底部离地高度，不会因为脚轮高度过高导致台车重心过高，影响推行稳定性，也不会因为高度过低导致台车底部和地面凸起物发生剐蹭。轮体的宽度经过匹配，310mm直径对应的轮宽在保证承载能力的同时，不会因为过宽导致转向阻力增大，支臂的两侧和轮体之间留有足够的间隙，哪怕胎面粘附上一定厚度的杂物，也不会出现轮体和支臂摩擦卡滞的问题。顶部回转结构的法兰厚度足够，当台车被叉车叉起转运、脚轮悬空的时候，法兰部位不会因为吊装受力出现变形，重新落地之后依然能保持回转顺畅。很多做非标工装设计的工程师在复刻这类结构的时候，往往会忽略支臂和回转座之间的焊接强度，这款结构的焊接部位采用了连续满焊的工艺，焊后做了应力释放处理，不会因为焊接应力导致支架变形，长期承受冲击载荷也不会出现焊缝开裂的问题。胎面的橡胶硬度选择了适中的邵氏硬度，既不会因为过硬导致推行时震动过大，影响台车上放置的精密工装工件，也不会因为过软导致轮体滚动阻力过大、长期使用胎面过度磨损。
