技术台车用带室轮单臂支撑行走轮架

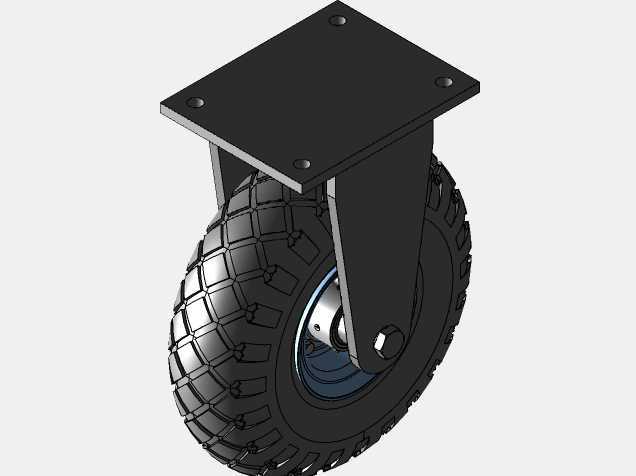

　　车间内物料周转用的技术台车，是生产现场衔接工序转运、工装夹具临时移位、半成品工位间传递的核心载具，其行走支撑部件的可靠性直接决定了台车的负载能力、推行顺畅度与使用寿命，本次设计的带室轮单臂支撑轮架，正是针对直径310mm规格BLICKLE脚轮适配开发的专用安装构件。在实际生产场景中，普通双侧夹装式轮架往往存在安装空间占用大、轮体更换需双侧拆件、侧边易与地面凸起障碍物剐蹭的问题，尤其是在车间通道狭窄、地面存在焊接飞溅残渣、轨道接缝凸起的工况下，传统轮架的侧板变形、螺栓剪切断裂的故障占比可达台车行走故障的六成以上。这款轮架采用单悬臂支撑结构，安装基板为平板式设计，可直接通过螺栓紧固在台车底部的框架横梁下方，不需要额外加工适配的安装支座，

　　安装时仅需从台车框架上方穿入紧固螺栓即可完成固定，大幅降低了台车组装时的轮系安装工时。从结构受力角度出发，设计时充分考虑了310mm脚轮的额定负载特性，悬臂的板材厚度经过受力校核，在单轮额定负载工况下，悬臂根部的弯曲应力控制在材料许用应力的三分之一以内，避免长期交变载荷下出现悬臂下弯变形的问题；轮轴安装孔采用镗孔加工精度控制，与轮轴的配合间隙控制在合理范围，既保证轮体转动无卡滞，又不会因间隙过大出现轮体摆动、推行时走偏的问题。轮架的两个悬臂支腿采用对称布置，间距刚好匹配脚轮的轮毂安装宽度，支腿下端的轮轴孔同轴度经过严格控制，避免轮轴安装后出现倾斜，导致轮体转动时偏磨、轴承早期损坏。安装基板的尺寸经过多轮现场适配验证，

　　可兼容常用的4040、5050规格工业铝型材框架以及矩形管焊接框架的安装孔位，不需要用户二次打孔改孔，基板上的安装孔采用长圆孔设计，可在小范围内调整轮架的安装位置，补偿框架加工时的孔位误差。在实际使用场景中，这种单臂支撑的轮架在轮体需要更换时，仅需拆下单侧的轮轴紧固螺母，抽出轮轴即可完成脚轮的更换，不需要将台车整体抬升过高，也不需要拆卸轮架与台车框架的连接螺栓，日常维护效率比传统双侧轮架提升一倍以上。针对车间地面常见的金属切屑、焊接飞溅等杂物，轮架的支腿外侧做了圆弧过渡处理，没有突出的棱角与螺栓头，推行时不会剐蹭地面杂物，也不会勾住地面的线缆、包装带等物体，减少推行时的额外阻力与安全隐患。轮架的整体高度经过匹配计算，

　　安装310mm直径脚轮后，台车台面的离地高度符合人体工程学推行高度，操作人员站立推行时手臂自然下垂即可握住台车扶手，不需要弯腰或者抬臂，长时间转运物料时的劳动强度更低。从行走性能来看，310mm直径的脚轮本身越障能力更强，可轻松越过车间地面30mm以内的凸起、轨道接缝以及坡度不大于5度的斜坡，搭配这款刚性充足的轮架，在满载工况下推行时不会出现轮架晃动、轮体摆动的问题，直行稳定性好，转向时也不会出现卡滞、异响的情况。设计过程中还充分考虑了轮体的转动空间，支腿与轮胎侧面之间预留了足够的间隙，即使轮胎在满载时出现一定的径向变形，也不会与支腿发生摩擦，避免轮胎异常磨损；同时轮架的上沿与台车框架底部之间预留了减震间隙，可适配带减震功能的同规格脚轮安装，不需要额外调整安装尺寸。在工装台车、工具转运车、移动式工作台、焊接变位机移动底座等场景中，这款轮架都能提供稳定的行走支撑，尤其是在需要频繁移动、对轮系可靠性要求高的生产现场，其结构简单、维护便捷、负载充足的特性，可有效降低设备的日常维护成本，减少因行走部件故障导致的生产停滞。
