燕尾式结构数控机床用夹持台钳

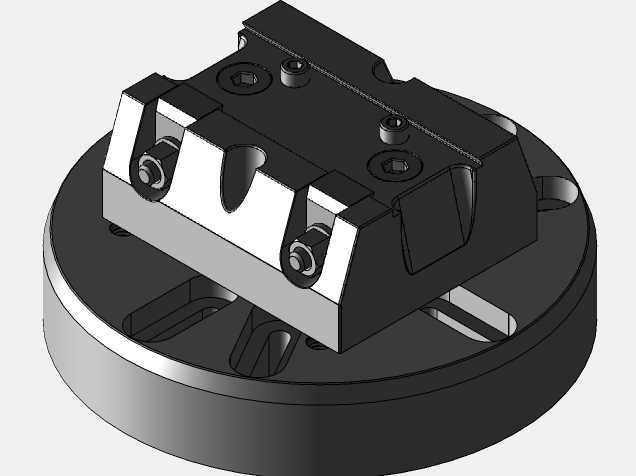

　　在数控加工车间的批量精密零件生产场景中，这类燕尾式夹持台钳是安装在机床回转工作台、立式加工中心工作面上的核心工装部件，主要承担小型异形零件、精密坯件的定位夹紧职能，相比普通平口钳，其燕尾导向结构能承受更大的铣削侧向力，在重切削、多工位连续加工场景下不会出现钳身偏移、夹紧松脱的问题。从实际使用场景来看，这类台钳常搭配四轴、五轴加工中心的回转底盘使用，底部的圆形安装座可直接适配标准转台的定位止口，安装时通过底座上的开槽压块即可快速完成锁紧固定，不需要额外制作过渡连接板，能大幅缩短工装换型的准备时间。

　　从功能特性上看，钳身的燕尾导轨采用大角度斜契配合设计，活动钳身沿燕尾槽滑动时，配合面的接触面积远大于普通矩形导轨的平口钳，夹紧时的受力分布更均匀，即使夹持硬度较高的合金钢材坯件，钳口也不会出现上翘让刀的问题。钳体两侧的锁紧螺栓采用内六角沉头设计，加工时刀具走刀路径不会和螺栓头部发生干涉，可实现零件五面的一次性加工，减少二次装夹带来的定位误差。钳口部位预留了可更换软钳口的安装螺孔，加工铜、铝等软质金属零件时，可更换定制的铝制或尼龙钳口，避免夹伤零件已加工表面，适配不同材质零件的装夹需求。

　　设计思路上，这款台钳没有采用传统平口钳的固定底座加活动钳身的分体式外露结构，而是将燕尾导轨完全集成在钳体内部，整体式的钳身铸件经过去应力退火处理，长期使用不会出现导轨变形、夹紧精度下降的问题。底部的圆形安装盘做了加厚处理，盘面的T型开槽按照标准机床工作台的槽距设计，可适配不同规格的压紧螺栓，安装时可根据加工需求任意调整台钳的回转角度，不需要重新拆卸底座。钳身顶部的定位孔可搭配定位销使用，装夹批量零件时可快速实现坯件的初定位，不需要每次都打表找正，能有效提升批量加工的装夹效率。

　　从安装边界尺寸来看，圆形底座的直径适配主流160mm、200mm规格的机床回转台，整体高度控制在120mm以内，安装在加工中心工作面上后，不会超出机床Z轴的有效行程范围，加工小型零件时刀具悬伸长度可控制在合理范围内，减少切削震颤。钳身的最大开口尺寸适配100mm以内的坯件装夹，可覆盖绝大多数小型精密零件的加工装夹需求，燕尾导轨的配合间隙可通过侧面的调节楔块进行调整，使用一段时间后出现导轨磨损时，不需要更换整个钳身，只需调整楔块的压紧量即可恢复导轨的配合精度，后期维护成本更低。

　　在实际加工应用中，这类燕尾台钳的夹紧力传递更直接，锁紧时的力通过燕尾斜面分解为垂直向下和水平夹紧的两个分力，活动钳身会在夹紧过程中产生一个向下的压紧力，将坯件牢牢压在钳体的支撑面上，即使进行大进给量的铣削加工，零件也不会出现向上窜动的问题。钳体的所有棱角都做了倒角处理，安装和拆卸时不会划伤操作人员的手部，外露的螺栓头部都做了沉头防护，加工过程中产生的铁屑不会堆积在螺栓头部，清理时只需用压缩空气即可吹净钳身表面的切屑，日常维护十分便捷。
