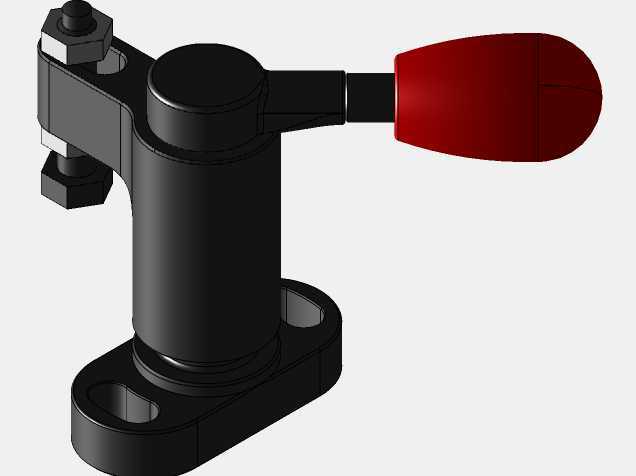

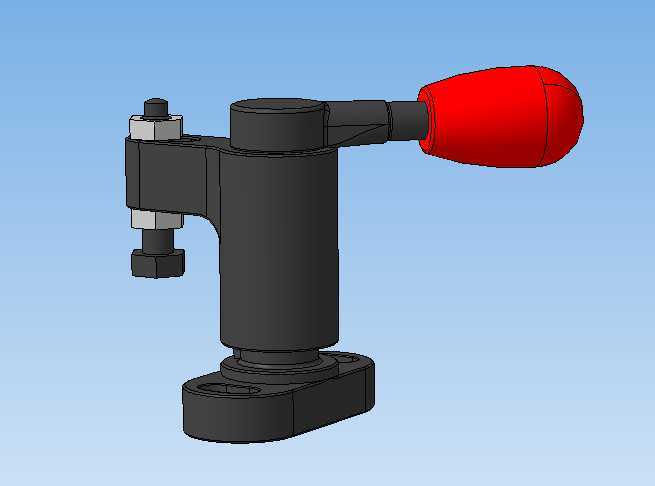

带旋转操作手柄的立式压紧夹具结构

　　在机加工工位、小型装配线的工件定位环节，这类带旋转手柄的立式压紧夹具是十分常见的手动工装元件，区别于卧式安装的夹紧件，它的垂直立柱结构可以在占用更小工作台面的前提下，提供稳定的向下压紧力，适配多类需要从工件上方施加固定压力的作业场景。从实际使用场景来看，这类夹具常布置在钻床工作台、小型装配工装板、检验工位的定位基座上，针对厚度在一定范围内的板类、小型壳体类零件做快速压紧固定，操作时无需额外工具，仅通过扳动端部的红色握持手柄即可完成夹紧与松开动作，单步操作耗时极短，适配小批量多品种的生产节拍，相比螺栓压紧的方式能大幅降低装夹辅助时间。

　　从功能特性上看，这款夹具的夹紧执行端采用了可调式压头结构，压头位置可以根据工件的实际厚度做上下微调，压头与立柱之间的悬臂长度也预留了一定的调整空间，能够适配不同边缘宽度的工件，避免压头与工件轮廓发生干涉。端部的旋转手柄采用了椭球形的握持结构，表面做了贴合手掌弧度的造型处理，操作时手部施力更均匀，长时间重复操作也不易产生疲劳感，手柄与转轴之间的连接段做了加粗处理，能够承受扳动时的较大扭矩，避免长期使用后出现连接段断裂的问题。立柱主体采用圆柱形结构，相比方形立柱在转动时的摩擦阻力更小，内部的夹紧传动结构做了隐藏式设计，所有传动部件都封闭在立柱壳体内部，能够有效阻挡加工过程中产生的切屑、粉尘进入传动间隙，降低日常维护的频次，也避免了外露传动结构可能带来的操作安全隐患。

　　在设计思路上，这款夹具优先考虑了手动操作的力臂匹配，将手柄的旋转中心到握持端的距离做了合理优化，使得操作人员仅需施加较小的握力即可获得足够的夹紧力，符合人体工程学的施力角度。底部的安装基座采用了带两个安装孔的法兰式结构，安装孔的位置做了沉头处理，使用内六角螺栓即可将夹具牢固固定在工作台的T型槽或者工装板的预留孔位上，安装后基座底面与安装面完全贴合，不会出现压紧过程中夹具晃动的问题。压头部分采用了上下两个限位螺母的结构，既可以调整压头的伸出长度，也能在夹紧到位后承受反向的支撑力，避免压杆受力后出现回缩，保证夹紧状态的稳定性。

　　从安装边界与尺寸适配的角度来看，这款立式夹具的整体高度控制在适合人工站立操作的区间，安装后手柄的最高位置距离工作台面的高度符合多数操作人员的肘部操作高度，无需抬臂或者弯腰即可完成扳动操作。悬臂的伸出长度覆盖了小型零件常见的装夹边缘宽度，不会出现压头无法到达工件压紧面的情况，同时悬臂的厚度做了优化，在保证结构强度的前提下尽可能减小了自身厚度，避免在钻削加工时与刀具进给路径发生干涉。立柱的直径经过强度校核，能够承受最大夹紧力下的弯曲载荷，即使在频繁的夹紧冲击下也不会出现立柱变形的问题。基座的安装孔距适配通用工装板的标准孔位间距，也可以直接安装在机床工作台的标准T型槽上，无需额外制作过渡连接板，降低了现场安装的适配成本。在实际选型应用中，这类夹具常成对布置在工件的两侧压紧点，针对长条类零件可以布置多组协同压紧，保证工件装夹后不会出现翘起、移位的问题，相比气动、液压夹紧元件，它不需要外接动力源，布置位置更加灵活，在没有气源、液压源的检验工位、临时装配工位上有不可替代的使用优势。
