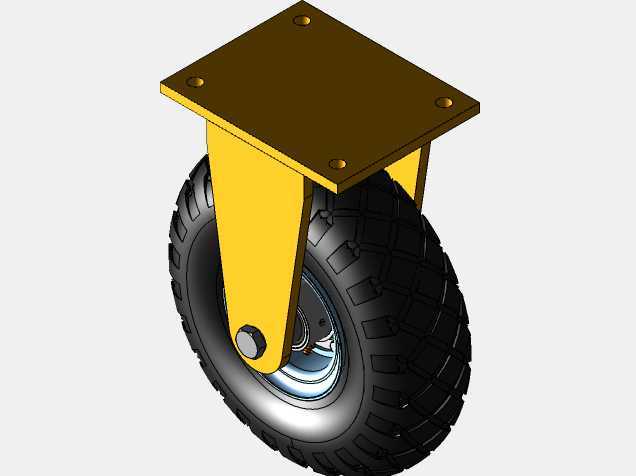

240mm轮径带室轮叶盘小车定向轮支架

　　在车间物料转运、小型工装移动平台、仓储周转小车这类需要短距离频繁移位的场景里，行走轮组的支架结构可靠性，直接决定了整套移动载体的使用寿命与使用体验。这套轮组支架适配240mm外径的充气橡胶轮，采用顶部平板安装的定向轮结构，区别于万向轮的转向功能，定向轮的设计更适合需要直线行走稳定性的场景，比如重载物料小车的后轮组、固定轨迹移动的工装台行走端，能避免行进中出现不必要的方向偏移，减少推行时的方向修正操作。

　　从结构设计逻辑来看，支架采用双侧立板夹持轮轴的经典结构，两块平行的钢制立板上端与顶部安装平板焊接为整体，立板下端开设同轴的轮轴安装孔，轮轴贯穿轮毂中心后通过端部的六角防松螺母锁紧，这种双侧支撑的结构相比单侧悬臂支架，能承受更大的径向载荷，在轮组压过地面凸起、轨道接缝或者小障碍时，轮轴的受力更均匀，不会出现单侧应力集中导致的轴变形、支架开焊问题。顶部安装平板为矩形平板结构，平板上预留的安装孔位可以直接通过螺栓与小车底盘、工装台架的底部框架连接，不需要额外加工转接件，安装时只需要保证四个安装点的平面度，就能避免支架安装后出现轮体偏斜、行走啃胎的问题。

　　轮组配套的轮毂集成了带室轮叶盘结构，轮叶盘位于轮毂内侧与轮轴配合的位置，这种结构一方面可以在轮体转动时带动周边气流流动，对轮轴位置的轴承起到一定的散热作用，尤其是在长时间连续推行、轮轴轴承持续摩擦生热的场景下，低速转动带来的气流能避免轴承润滑脂过快高温失效；另一方面轮叶盘的腔体结构可以预留润滑脂的存储空间，延长轴承的维护周期，减少日常运维的注脂频次。橡胶轮面采用深块状防滑花纹，胎面的花纹块凸起高度足够，在车间环氧地坪、水泥地面、甚至轻微油污的地面上都能提供足够的抓地力，推行时不会出现打滑现象，同时橡胶材质本身的弹性可以过滤地面微小颠簸带来的震动，避免小车上运载的精密工装、易碎物料因为震动出现移位或者损伤。

　　从安装边界尺寸来看，轮径240mm的规格决定了支架的整体安装高度，顶部安装平板到轮体最下端的距离刚好适配常规中小吨位转运小车的底盘高度，不会出现底盘过低刮蹭地面、或者过高导致小车重心不稳的问题。支架立板的间距刚好匹配240mm轮的轮毂宽度，轮体安装后两侧与立板之间预留了微小的间隙，既不会因为间隙过大导致轮体轴向窜动，也不会因为间隙过小出现轮体与立板摩擦卡滞的问题。轮轴的直径选型经过载荷校核，匹配单轮额定载荷下的抗弯强度要求，在额定载荷范围内长时间承重不会出现轴的弯曲变形，保证轮体转动顺畅。

　　在实际选型应用中，这类定向轮支架通常会和同规格的万向轮搭配使用，比如一台四轮小车上两个定向轮安装在推行方向的后端，两个万向轮安装在前端，既可以保证直线行走的稳定性，又能通过前端万向轮实现灵活转向。支架的表面采用涂漆防锈处理，适合车间多粉尘、偶尔有切削液飞溅的工作环境，不会轻易出现锈蚀剥落的问题。结构上没有多余的复杂零件，后期维护时只需要拆下端部的锁紧螺母，就能抽出轮轴更换轮胎或者轴承，拆装操作不需要专用工具，一线运维人员就能快速完成维修更换，减少设备停机等待的时间。针对不同的安装场景，顶部平板的安装孔位可以根据对接的底盘结构做适配调整，但核心的双侧立板支撑、轮轴锁紧结构、轮叶盘集成的设计逻辑保持不变，兼顾结构强度、维护便利性与使用可靠性，完全能满足日常工业场景下中小载荷移动载体的行走支撑需求。
