多轮组交错布局皮带传动结构

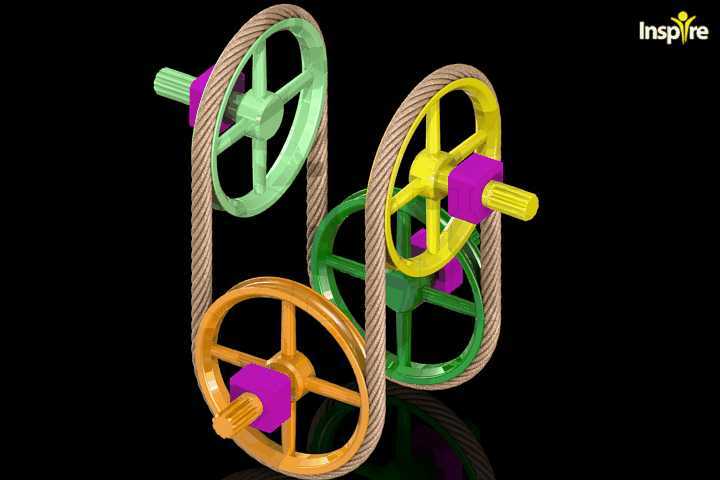

　　这套交错布局的多轮组皮带传动结构，在轻工输送、小型农机辅传、纺织设备排线机构这类需要多点位同步动力输出的场景里适配性极强，区别于常规单组主从动轮的传动方案，它通过四个不同直径带轮的空间错位排布，能在单动力输入的前提下，同时给三个不同高度、不同安装方位的输出端传递扭矩，不用额外加装分动齿轮箱，就能压缩整套传动链路的安装空间，很多老设备改造的时候，遇到安装腔室局促、输出轴位置分散的情况，这类结构的实用性非常突出。

　　从实际功能层面看，不同直径的带轮天然匹配了不同输出端的转速需求，大直径轮对应低转速大扭矩的输出工位，比如输送带的驱动辊、物料推送的凸轮轴，小直径轮对应高转速低负载的工位，比如设备散热风轮、排线导轮的驱动轴，不用额外搭配变速齿轮组，就能通过轮径比实现固定速比的动力分配；绳索式的传动带相比普通平皮带，和带轮轮槽的贴合度更高，低速传动下的打滑率更低，哪怕是车间里有少量粉尘、纤维碎屑的工况，也不会因为带面沾附杂物出现传动丢转的问题，日常维护只需要定期检查带体张紧度，不用频繁做带面清洁，适配的工况范围更广。

　　设计这套结构的时候，首先要敲定的是四个带轮的空间安装基准，所有带轮的轮槽中心面必须和对应缠绕段的带体中心线完全重合，哪怕是错位排布的轮组，每一段带体的进出轮角度都要控制在允许的偏角范围内，不然运行的时候带体会持续蹭轮槽侧壁，轻则加速带体磨损，重则出现带体脱槽的故障。轮体的结构做了等强度的辐条式设计，不是实心轮盘结构，在保证轮体径向刚度、满足传动扭矩下的抗形变要求的前提下，尽可能降低了轮体自身的转动惯量，设备启动瞬间的动载荷更小，输入轴的启动冲击也能得到缓冲。每个带轮和输出轴的连接位置都做了方形轴台的定位结构，不是靠单一的键连接传递扭矩，轴台承担了大部分的径向限位作用，平键只负责周向扭矩传递，长期正反转切换的时候，也不会出现键槽磨损、轮体松动的问题。

　　安装边界的尺寸设计上，整套结构的横向安装跨度可以根据实际设备的腔室尺寸做等比例缩放，轮组之间的中心距要预留出张紧调节的余量，不需要额外加装张紧轮，只要调整其中一个浮动安装轮的固定位置，就能实现带体张紧度的调节，减少了额外的零部件数量。带轮的轴向厚度统一匹配标准绳带的宽度规格，安装的时候每个带轮的轴向固定端都预留了标准的轴端挡圈安装位，不需要额外加工定制固定件，用标准紧固件就能完成装配。输入轴和三个输出轴的轴伸长度都做了统一的尺寸规范，和常规的联轴器、带座轴承的安装尺寸完全匹配，选型的时候不用额外做轴头的二次加工，不管是新设备设计装配，还是老设备的传动系统改造，都能直接适配安装。

　　实际运行的时候，这套结构的带体缠绕路径做了优化，相邻轮组之间的带体不会出现相互摩擦的问题，每个转向位置的带体弯曲半径都大于带体的最小允许弯曲半径，长期运行下带体的疲劳损耗速度比普通多轮传动结构低很多，能有效延长传动部件的更换周期。轮体表面做了哑光的硬质氧化处理，不会因为长期和带体摩擦出现表面锈蚀、粗糙度升高的问题，带体运行的噪音也能控制在较低的水平，哪怕是用在对噪音有要求的办公类小型设备、实验室小型传动装置上，也能满足使用要求。
