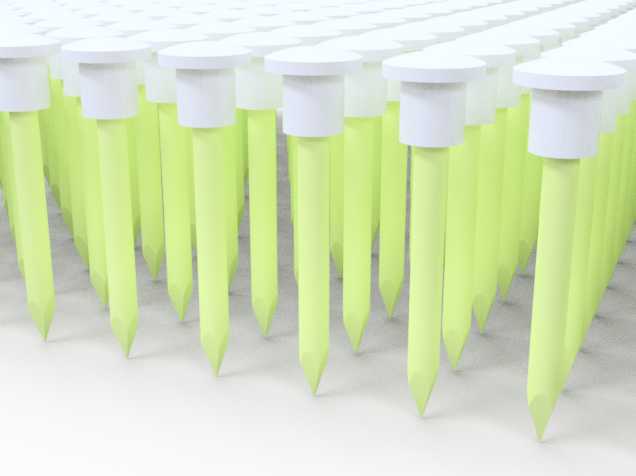

希尔蒂销5x5盖轴五金连接件结构

　　在民用五金安装、轻型置物架搭建、墙面挂件固定这类日常施工场景里，这类小型销轴类连接件的使用频率其实远高于很多人的认知——很多时候现场找不到适配的现成固定件，要么临时凑合用规格不符的零件埋下松动隐患，要么花大量时间车削加工小零件拖慢施工进度，这个盖轴结构的销件就是针对这类零散安装需求做的还原建模。

　　从实际使用场景来看，这类销件主要承担两个核心作用：一是作为墙面挂件的定位销，穿过挂件的安装孔后嵌入墙体预钻孔内，抵消挂件承载时产生的横向剪切力，避免挂件受重后移位脱落；二是端部的盖轴结构可以起到限位作用，不需要额外加装垫片或者卡簧，就能防止挂件从销件端部滑出，简化现场安装的零件配套流程，尤其适合衣架固定、墙面置物架安装、小型装饰件挂装这类对连接强度要求不算极高，但对安装便捷性要求较高的场合。

　　做这个结构的建模时，首先要考虑的是现场安装的适配边界：销身部分的直径做的是常规轻型膨胀螺栓适配的5mm规格，长度控制在5倍直径也就是25mm，这个尺寸刚好能匹配普通砖墙、轻质隔墙的常规钻孔深度，不会因为销身过长击穿薄壁墙体，也不会因为嵌入深度不足导致连接强度不够。端部的盖轴部分直径比销身大2mm，厚度控制在1.5mm，既能够挡住常规厚度1-1.2mm的五金挂件安装孔位，又不会因为盖部过厚导致挂件和墙面之间出现明显缝隙，影响安装后的贴合美观度。

　　建模过程中特意把销身的端部做了15度的倒角处理，这个细节是实际安装时必须考虑的——现场往墙孔里敲入销件的时候，如果端部是直角，很容易因为孔位的微小偏差卡在孔口，敲入时还容易把销身端部打变形，做了倒角之后不仅能快速对准孔位，敲入过程中销身会顺着倒角的导向自动找正，哪怕孔位有0.2mm以内的偏差也能顺利装入，不需要反复修孔。盖轴和销身的衔接位置做了0.3mm的内圆角过渡，避免应力集中导致销件受横向剪切力的时候在衔接位置断裂，毕竟这类小零件如果在衔接位置断裂，取出残段会非常麻烦，这个圆角的尺寸不能太大，否则会导致挂件安装时贴不到盖轴的限位端面，出现松动旷量。

　　从结构功能上看，这个销件和普通的圆柱销最大的区别就是端部集成了限位盖，不需要额外配套平垫或者弹性挡圈，现场安装的时候只需要在墙面钻对应直径的孔，把挂件孔对准墙孔，直接把销件敲入到位就完成安装，比普通圆柱销加垫片的安装方式少一个零件配套环节，对于零散的上门安装作业来说，能减少零件漏带、错配的概率。销身部分没有做滚花或者倒刺结构，是考虑到这类轻型固定场景如果需要拆卸调整挂件位置，光滑的销身可以用钳子夹住盖轴部分直接拔出来，不会像带倒刺的销件那样破坏墙孔内壁，二次安装的时候只要孔位没有明显损坏就可以重复使用，降低调整维护的成本。

　　实际选型使用的时候需要注意，这个销件的承载能力是和嵌入墙体的深度直接相关的，25mm的销身长度在实心砖墙上的单销抗剪切力大概在80kg左右，足够承担普通家用衣架、小型置物架、装饰画这类物件的重量，但如果是安装在石膏板这类轻质隔墙上，就需要配合对应的石膏板膨胀套使用，不能直接敲入石膏板固定，否则会因为墙体握钉力不足导致脱落。建模的时候所有尺寸都是按照实物测量还原的，公差控制在0.1mm以内，不管是做3D打印样件验证，还是直接出图加工小批量零件，都不需要再做尺寸调整，直接导出对应格式就能用于生产，对于经常做轻型五金安装、小型置物架设计的结构从业者来说，这个模型可以直接调用到自己的装配体里，不用从零开始绘制这类标准小零件，节省零散零件的建模时间。
