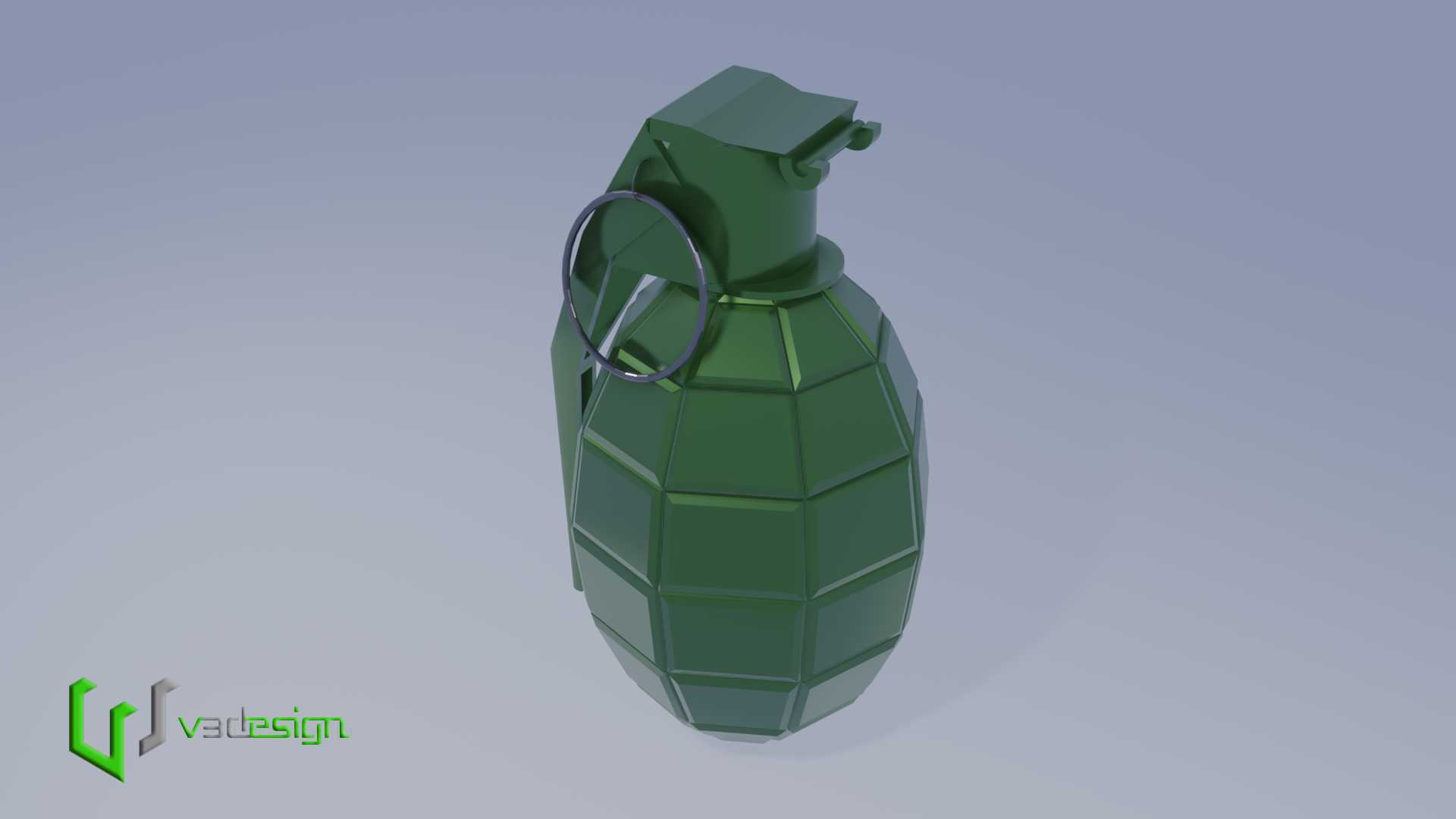

军用破片杀伤手榴弹外观结构三维建模

　　在单兵作战装备体系中，手榴弹是步兵近距离作战不可或缺的面杀伤武器，其结构设计直接决定了战场使用可靠性、杀伤效能与携行安全性，本次建模完整还原了经典防御型破片手榴弹的全尺寸结构细节，可用于军工教学演示、战术模拟场景搭建、装备结构认知实训等多个场景。从实际作战用途来看，这类手榴弹主要用于杀伤30米范围内的暴露有生目标，也可用于摧毁简易野战工事、破坏敌方轻装甲车辆外露观瞄设备，在巷战、堑壕争夺战、阵地防御等近距离接战场景中，能够填补枪械直射火力的覆盖盲区，为步兵提供灵活的即时面杀伤能力。设计过程中首先遵循了单兵手掷弹药的人机工程边界，整体外形采用卵型与柱型结合的过渡结构，弹体最大直径控制在60mm以内，全弹长度控制在120mm上下，

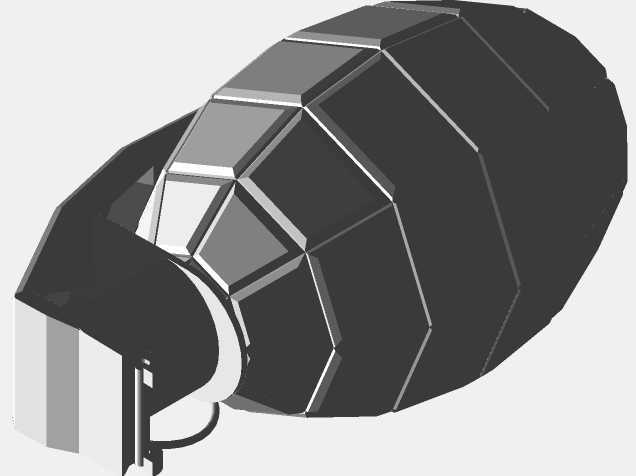

　　确保成年男性单手握持时能够完全包裹弹体，投掷时不会出现滑脱风险，同时该尺寸也适配我军通用单兵携行具的手榴弹袋安装尺寸，可直接挂载在战术装具的标准挂点上，不会与弹匣包、防毒面具包等其他携行模块产生干涉。弹体外部的预制破片刻槽是结构设计的核心部分，建模时严格还原了纵横交错的菱形刻槽结构，刻槽深度控制在弹体壁厚的三分之一处，这种设计能够在炸药起爆时让弹体沿着刻槽应力集中位置均匀破碎，形成质量在0.2g到0.5g之间的规则破片，相比光滑弹体的随机破碎，预制刻槽能够将有效杀伤破片数量提升40%以上，同时避免出现过大破片造成的过杀伤或者过小破片动能不足的问题。弹体顶部的引信结构做了完整的细节还原，包括保险握片、保险销拉环、引信体、

　　击针组件的装配关系都完全按照实装结构建模，保险握片采用弯折的冲压钢板结构，在保险销未拔出时，握片会卡在弹体与引信击针座之间，锁定击针的击发位置，当保险销拔出、手榴弹投出后，握片会在击针簧的弹力作用下弹飞，击针撞击火帽点燃延期药，经过3到4秒的延期时间后引爆雷管进而起爆主装药，这套机构的可靠性经过了近百年的实战验证，建模时特意保留了引信与弹体连接的螺纹结构，可实现引信模块与弹体的拆分展示，方便讲解引信的工作逻辑。弹体表面的军绿色涂装效果做了哑光质感还原，符合现役装备的表面处理工艺，实际生产中弹体采用铸铁一次铸造成型，外表面经过喷砂处理后喷涂军绿色醇酸磁漆，既能够防止存储过程中生锈，也能避免在光照下产生反光暴露目标。在结构装配边界上，

　　引信与弹体的连接采用M24×1.5的标准细牙螺纹，螺纹配合长度不小于8mm，确保引信装配后不会出现松动脱落，同时密封垫圈的位置也在模型中做了预留，能够满足-40℃到50℃的环境使用温度要求，在淋雨、扬尘、浸水等恶劣战场环境下仍能可靠作用。从三维建模的工程角度来看，整个模型的曲面过渡都做了连续性处理，弹体刻槽的阵列采用圆周阵列加轴向阵列的组合方式，确保每一块预制破片的尺寸一致性，没有出现曲面扭曲、破片大小不均的问题，引信部分的小零件比如拉环、保险销都做了独立的实体建模，可直接用于爆炸视图制作、结构拆解动画演示，不需要额外补全结构。这类模型在实际应用中，除了军工教学领域，还可用于战术仿真系统的装备建模、国防教育展馆的互动展示内容制作、军事题材文创产品的结构参考，相比平面示意图，三维模型能够直观展现手榴弹的内部结构与外部轮廓，帮助使用者快速理解其工作原理与结构特点，避免因对装备结构不熟悉造成的操作误区。在建模过程中特意规避了内部装药、火工品的敏感结构细节，仅保留了外部结构与引信的机械装配部分，符合装备模型展示的相关规范，所有结构尺寸都按照公开的现役手榴弹参数进行1:1还原，没有随意缩放或者改动结构比例，确保模型的结构准确性。
