便携直筒式手持照明手电结构设计

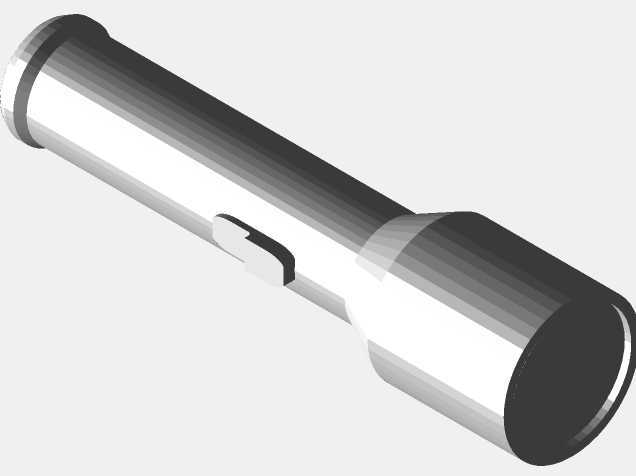

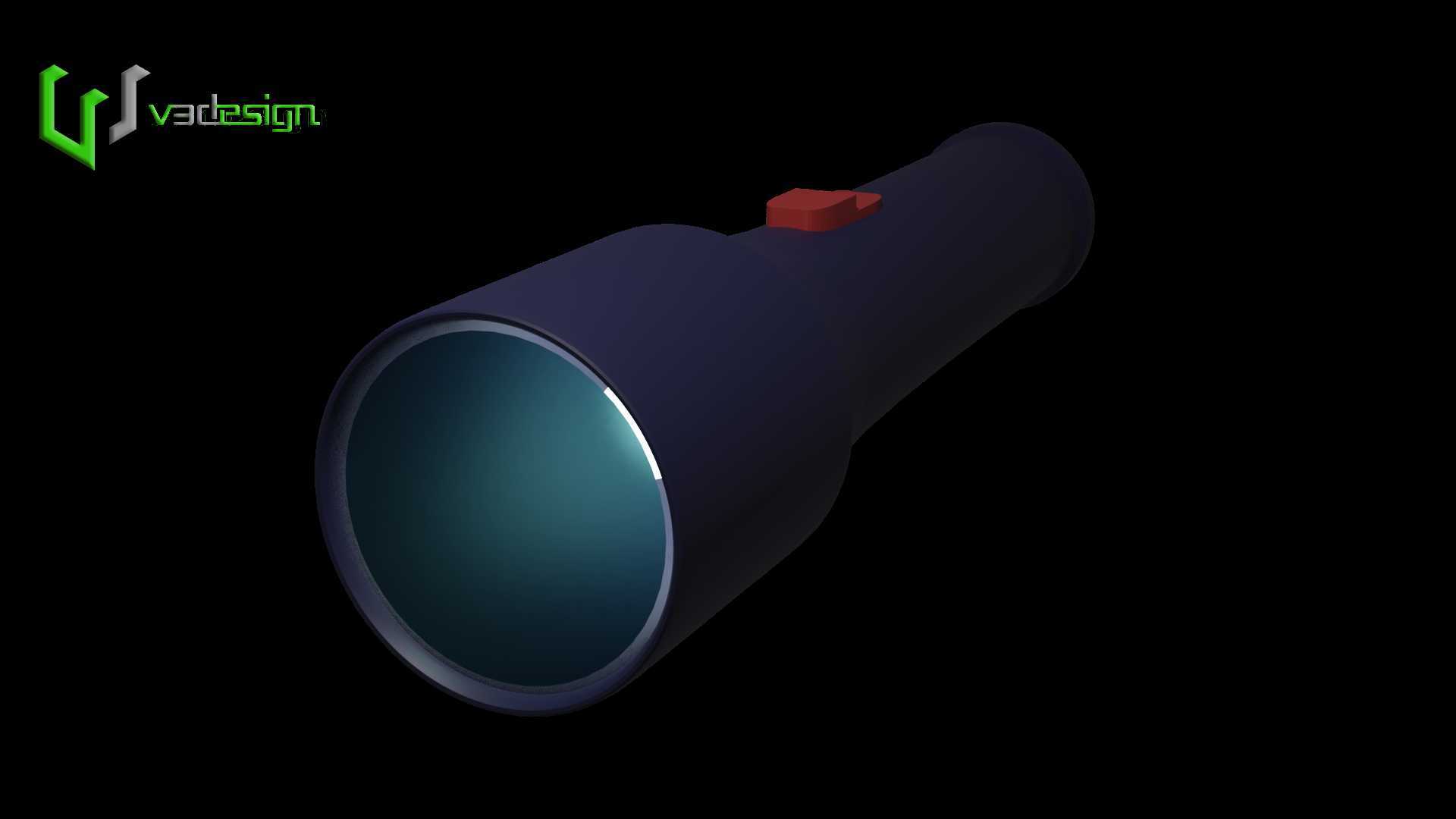

　　这款手持照明手电的结构设计，首先围绕户外作业、日常应急、设备检修等多场景的握持使用需求展开，整体采用经典直筒锥头构型，筒身主体为等径直段，适配绝大多数成年人单手握持的掌宽范围，握持区域没有突兀的凸起结构，长时间持握不会产生局部硌手的问题，也能适配常规尺寸的手电套挂载，满足随身携行的安装边界要求。头部采用渐扩的锥面过渡，既给前端光学组件预留了足够的安装空间，也能在放置时形成稳定的支撑面，直立放置不易倾倒。筒身侧面设置的按压式开关，位置刚好对应握持时拇指的自然落点，操作时不需要调整手部握持姿态，单指即可完成通断切换，开关本身采用内嵌式安装，凸起高度控制在2mm以内，避免携行过程中被外物挤压误触发，同时开关周边做了微小的凸台防护，

　　跌落时开关不会直接接触碰撞面，降低按键损坏的概率。从结构分层来看，筒身内部从灯头到尾盖依次设置光学组件仓、电池仓、尾盖接触结构，各段之间通过螺纹连接，配合端面的密封胶圈可以实现基础的防泼溅能力，满足雨天户外短时使用、潮湿环境检修的使用要求。灯头位置的透镜采用内凹式安装，外圈的金属压圈高出透镜表面1.5mm左右，即使手电前端朝下跌落，透镜也不会直接撞击地面，减少光学部件碎裂的风险。筒身壁厚经过受力校核，日常使用中从1.5米高度自由跌落至水泥地面时，筒身不会出现影响内部组件安装的塑性变形，各连接螺纹的啮合长度设计为5-6圈，既保证连接强度，也不会因为旋合行程过长导致拆装电池过于繁琐。在功能实现上，这款手电的核心用途是提供定向集中照明，

　　灯头的锥面内壁可以做反光层处理，让光源发出的光线尽可能向前投射，减少侧向的光损，在无其他光源的环境下可以满足中短距离的照明需求，适配夜间巡检、户外徒步、停电应急等多种实际使用场景。设计过程中没有添加多余的装饰性结构，所有外部构型都服务于功能实现：筒身的直段结构除了适配握持，也方便加工时的走刀成型，降低生产加工的难度；头部的锥面过渡没有尖锐棱角，所有边角都做了R0.5以上的圆角处理，使用过程中不会划伤手部或者刮蹭衣物携行具。开关的按压行程设计为1.2mm，按压力度控制在5N左右，既不会因为力度太轻容易误触，也不会因为按压力度过大导致操作费力。电池仓的内径适配常规型号的圆柱电池，仓壁内部设置有定位筋，

　　避免电池在筒身内晃动产生异响或者接触不良，尾盖内部设置有弹簧接触结构，即使手电受到震动，电池也能始终保持和触点的可靠连接，不会出现接触断电的问题。从安装边界来看，整灯的最大外径出现在灯头位置，筒身外径小于灯头最大直径，搭配常规的抱夹式手电夹时，可以稳定挂载在背包带、工装腰带等位置，不会因为直径差出现滑脱的问题。整灯的长度控制在单手握持的合理范围，不需要双手配合即可完成所有操作，尾盖位置可以预留挂绳孔，方便加装手绳防止使用过程中失手跌落。整体结构没有复杂的异形曲面，所有零部件都具备良好的加工工艺性，金属部件可以采用常规的车削加工完成，塑料部件也可以通过简单的注塑模具实现批量生产，装配过程不需要特殊的工装夹具，依靠螺纹连接和卡扣配合即可完成整机组装，后期维护更换电池或者损坏部件时，用户不需要专业工具即可完成拆装。在实际使用场景中，这款手电可以作为工业检修人员的随身辅助照明工具，在设备内部光线不足的位置提供局部照明，也可以作为家庭应急物资储备，应对突发停电的照明需求，户外场景下也能满足夜间行路、营地周边照明的基础要求，结构设计上充分考虑了不同场景下的使用可靠性，没有冗余的功能结构，把核心的照明功能、握持手感、结构耐用性作为设计的核心优先级，所有尺寸参数的设定都围绕人手操作的习惯、携行的便利性、部件安装的空间要求展开，没有为了外观造型牺牲实际使用的体验。
