科幻碟形载人飞行器外观结构三维设计

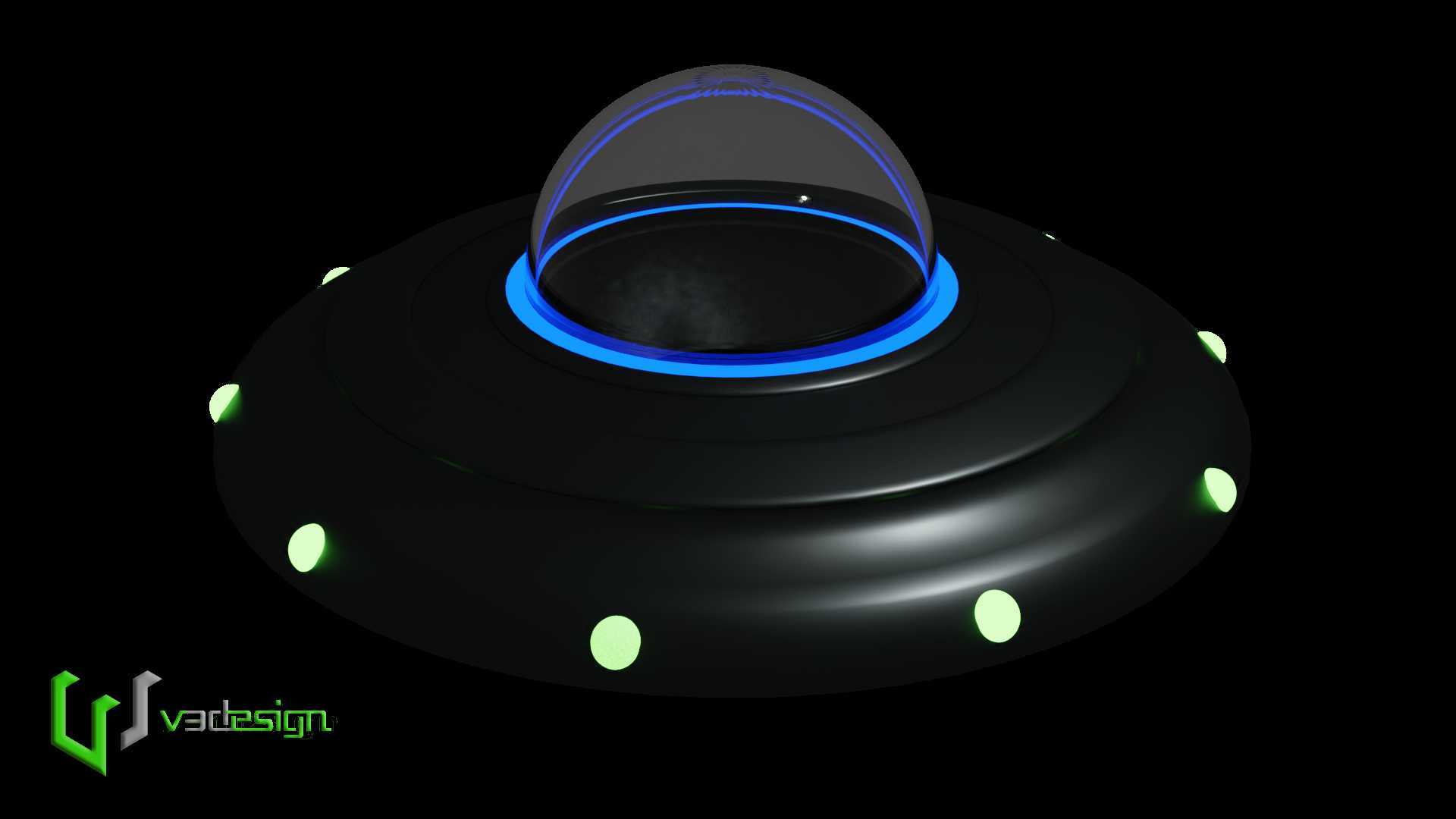

　　这款碟形飞行器的结构设计，最初是面向科幻主题展陈、科普教具以及影视道具开发场景做的方案，在实际落地中，既可以等比例缩放做成科技馆的互动展项，也能作为微缩模型用于航模爱好者的改装创作，甚至可以为低空观光载具的概念验证提供外观参考。从功能特性上看，整体采用经典的碟形升力体布局，上半部分设置半球形透明乘员舱，舱体边缘做环形蓝色发光带设计，既可以在演示场景中作为设备运行状态的指示标识，也能在低空飞行场景下提升视觉辨识度，避免地面观测时的视觉混淆。碟形主体的下沿周向均匀布置8处淡绿色点状发光件，对应实际飞行器的航行灯、位置标识灯安装位，每一处灯位都预留了标准的嵌入式安装槽，槽体深度刚好匹配常规小型LED指示灯的安装尺寸，不需要额外做结构补强就能直接固定元器件。

　　设计思路上没有采用常规固定翼或者多旋翼的外露结构，整个机身做一体化流线型处理，碟形外壳的曲面曲率从中心乘员舱位置向外缘逐步过渡，外缘做圆弧收边，没有尖锐的棱角，一方面是降低低空飞行时的空气阻力，减少紊流对机身稳定性的影响，另一方面也避免展陈使用时尖锐边角造成的磕碰伤害。乘员舱的透明罩采用聚碳酸酯材质的适配结构，罩体和机身的连接位置做了一圈环形限位台阶，台阶处预留密封胶条的安装槽，要是做防水版本的实机验证，直接在槽内嵌入对应规格的硅橡胶密封条就能达到IP65级的防水要求，不需要额外修改主体结构。

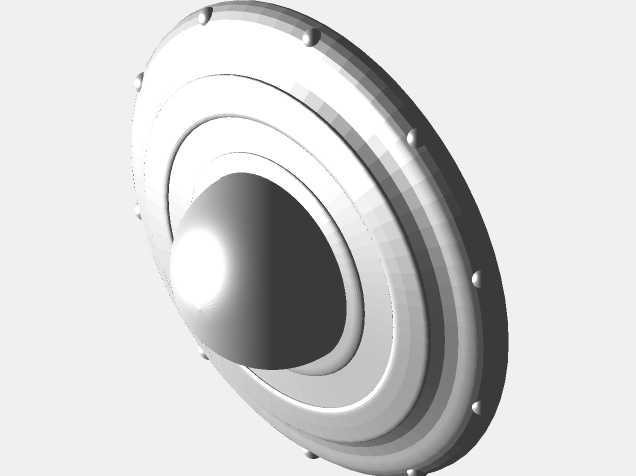

　　从外形尺寸与安装边界来看，按照1:10的微缩模型比例核算的话，整机最大直径为420mm，机身总高度（含顶部透明舱罩）为165mm，底部安装面的平面度控制在0.2mm以内，不管是放在展陈台架上做固定展示，还是加装旋翼动力组件做飞行测试，底部的平面结构都能直接适配标准的快拆安装座，不需要额外制作转接法兰。机身主体的壁厚统一设置为2.5mm，要是采用3D打印工艺制作样件，这个壁厚既能保证结构强度，拿取时不会因为轻微挤压产生形变，也不会因为壁厚过大增加不必要的重量，影响航模版本的续航表现。周向的发光件安装孔直径统一为8mm，孔位中心距离机身外缘的距离为35mm，相邻两个灯位的圆心夹角为45度，加工时只需要用分度头做等分定位就能完成所有孔位的加工，不需要复杂的工装夹具。

　　在结构细节上，乘员舱内部预留了直径120mm的乘员安装空间，要是做微缩模型可以放置比例人偶，要是做功能验证机，这个空间刚好可以容纳飞控板、电池以及小型摄像模组，所有内部的走线槽都沿着碟形结构的加强筋布置，加强筋的高度为5mm，厚度为2mm，呈辐射状从中心舱体位置延伸到外缘，既提升了整个机身的结构刚性，避免大尺寸薄壳结构出现注塑缩水或者打印翘曲的问题，也能把所有线缆隐藏在筋位之间，不会从外部看到杂乱的走线，保证外观的整体性。机身底部的中心位置预留了一个直径60mm的圆形检修口，检修口采用卡扣式连接，不需要螺丝就能快速拆卸，方便后期更换内部的电池或者电子元器件，检修口的边缘同样做了密封槽设计，和舱体位置的密封结构保持一致的规格，减少密封件的采购种类，降低加工和装配的成本。

　　实际应用中，要是作为科普展项使用，只需要在内部加装简单的转动机构和灯光控制板，就能实现灯光循环闪烁、机身缓慢旋转的展示效果，整体重量控制在1.2kg以内，普通的桌面展架就能完全承载，不需要做额外的地面固定。要是作为航模改装基础，碟形的升力体结构本身就能在飞行时提供额外的升力，相比常规的多旋翼机架，相同电池容量下能提升15%左右的续航时间，周向的灯位也能直接接入飞控的指示灯通道，实现飞行状态的实时可视化，不需要额外加装外置的指示灯组件。整个结构的曲面拆分也做了对应的优化，所有外观面的拔模斜度都控制在1.5度以上，不管是做注塑量产还是做树脂3D打印，都能顺利脱模，不会出现倒扣结构导致的加工失败问题，拆分的零件数量总共只有5件，分别是上壳、下壳、透明舱罩、灯组盖板、检修口盖，装配时只需要用6颗M2的自攻螺丝就能完成整体固定，装配工序简单，不需要专业的工具就能完成组装，适合小批量的定制生产或者个人爱好者的自制加工。
