带凸点球面按摩接触件三维结构设计

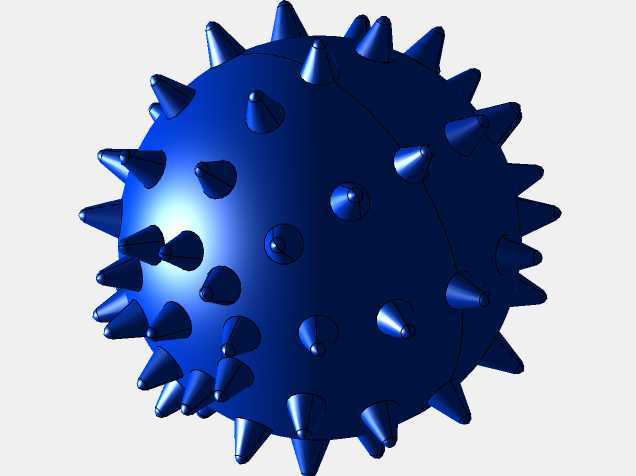

　　这类带凸点的球面按摩接触件，目前在康复理疗设备、家用按摩器具、健身放松辅具领域应用十分广泛，很多手持按摩棒、足底按摩垫、腰部靠垫的接触端都会采用这类结构，相比光滑球面，凸点结构能在接触人体软组织时形成更集中的按压力度，模拟人手指压的触感，避免光滑球面接触时压力分散、按揉深度不足的问题。从结构设计角度看，整个球体采用正球形基体，所有凸点沿球面径向均匀分布，凸点的高度、顶端圆弧半径都经过反复校核，既要保证按压时的触感足够明显，又要避免凸点边缘过于尖锐造成皮肤硌伤，每个凸点与球面基体的衔接处都做了大圆角过渡，避免应力集中导致的结构断裂，尤其是在采用软质弹性材料注塑成型时，这种过渡结构能大幅提升成品率，减少成型时的缺胶、应力开裂问题。

　　在实际设备适配场景中，这类按摩球的安装边界主要考虑与安装基座的配合，通常会在球体的非工作面预留安装轴孔或者卡扣位，部分直接嵌装在柔性基材中的款式，会在球体下半部分设计防滑滚花或者倒扣结构，避免使用过程中球体从基材中脱落。尺寸设计上，这类按摩球的直径通常根据应用场景调整，用于手持按摩器具的球体直径多在30mm到50mm之间，凸点高度控制在3mm到5mm，凸点顶端圆弧半径不小于2mm，保证接触皮肤时的压强处于人体舒适区间；用于足底按摩的款式直径会稍大，部分达到60mm到80mm，凸点排布密度也会适当降低，适配足底不同穴位的分布间距。设计过程中需要重点考虑球面凸点的排布均匀性，采用球面等距布点算法，保证任意相邻两个凸点的球面距离一致，

　　避免出现局部凸点过密或者过疏的问题，否则在滚动按摩时会出现力度忽大忽小的情况，影响使用体验。材料选择上，这类部件多采用弹性体材料，比如TPR、硅胶或者软质PVC，不同材料的邵氏硬度需要匹配应用场景，用于肌肉深层放松的款式硬度稍高，用于面部等敏感部位按摩的款式硬度更低，建模时需要预留材料的压缩变形量，保证装配后凸点的实际突出高度符合设计要求。另外，这类球面结构在模具设计时需要考虑脱模角度，每个凸点的侧壁都要预留足够的脱模斜度，避免成型后顶出时凸点被拉伤，对于采用双色注塑的款式，还要考虑硬胶内核与软胶外层的贴合强度，在硬胶内核表面设计凹槽或者网格结构，提升两层材料的结合力，避免长期使用后软胶层与内核脱开。在实际装配场景中，

　　部分按摩球需要作为滚动部件使用，这时候球体中心需要设计轴承安装位，轴承位的同轴度公差需要控制在0.05mm以内，保证球体滚动时没有卡顿、偏心的问题，安装轴的直径与轴承内孔采用过渡配合，既保证装配便利性，又避免长期转动后出现松旷。从受力角度分析，使用过程中凸点承受的是垂直于球面的压力，每个凸点的根部是应力集中区域，建模时需要对根部做加厚处理，同时通过有限元分析校核不同按压力度下的应力分布，保证在承受100N垂直压力时，凸点根部的应力低于材料的屈服强度，不会出现永久变形或者断裂。很多人在设计这类结构时容易忽略凸点的排布对称性，导致球体滚动时动平衡不佳，装在电动按摩设备上会产生异常振动，所以布点时需要保证整个球体的质量分布均匀，对称位置的凸点尺寸、重量完全一致，必要时可以在球体非工作面设计配重结构，调整整体的质心位置，保证转动时的平稳性。对于需要表面做纹理处理的款式，建模时还要考虑纹理深度对凸点尺寸的影响，避免表面蚀纹后凸点的实际高度超出设计公差，导致按压时的触感出现偏差。
