音频信号功率放大设备结构设计

　　在公共广播、会议扩声、小型演出场景里，这类信号放大设备是音频链路里不可或缺的核心部件，它的核心作用是把前级输出的弱音频信号做功率提升，足够驱动后端的扬声器单元完成声电转换，避免出现信号失真、输出功率不足导致的声压级不够、覆盖范围不足的问题。做这个结构设计的时候，首先要考虑的是内部电路板的安装定位，PCB板的固定柱位置要和板上的安装孔精准对位，预留出功率器件的散热空间，尤其是末级功率管的位置，要和外壳的散热鳍片位置完全贴合，中间预留导热硅脂的填充间隙，保证长时间满功率工作的时候，器件结温不会超过额定阈值，避免出现热保护停机甚至器件烧毁的问题。外形设计上采用方正的壳体结构，边角做小圆弧过渡，既方便钣金冲压加工，

　　也能避免安装调试过程中锐角划伤操作人员，前面板预留旋钮、接口的安装位，位置排布符合日常操作的人机工程逻辑，常用的音量调节、输入切换控件放在人手容易触及的区域，不常用的增益调节、模式切换控件放在侧边或者后部，避免日常操作误触。安装边界方面，壳体的底部预留标准的机架安装孔位，既可以桌面平放使用，也可以配合支架安装在标准19英寸机柜里，安装孔的间距符合通用机柜的安装尺寸规范，不需要额外做转接件就能完成固定，设备后部的接口排布要留出足够的插接线缆空间，电源接口、信号输入输出接口之间保持足够的安全间距，避免强电弱电之间出现信号干扰，同时预留走线的弯折空间，不会因为线缆弯折半径过小导致接头松动、接触不良。从结构强度角度考虑，壳体采用1.

　　2mm厚度的冷轧钢板冲压成型，拼接处采用折边咬合加螺丝固定的方式，既保证整体结构的刚性，在运输、安装过程中不会因为磕碰出现壳体变形，也能起到一定的电磁屏蔽作用，减少外界电磁杂波对内部弱信号电路的干扰，降低输出底噪。内部走线的卡槽位置提前在壳体冲压的时候一体成型，电源线和信号线分开走不同的走线槽，避免平行走线带来的交流声干扰，功率器件的固定位周边预留足够的空气对流空间，配合壳体上的通风孔形成自然散热风道，在常规使用环境下不需要额外加装散热风扇就能满足散热需求，避免风扇运转带来的额外机械噪音影响音频输出质量。前面板的标识采用丝印工艺，标识位置和对应控件一一对应，长期使用不会出现磨损脱落，设备的脚垫采用防滑橡胶材质，

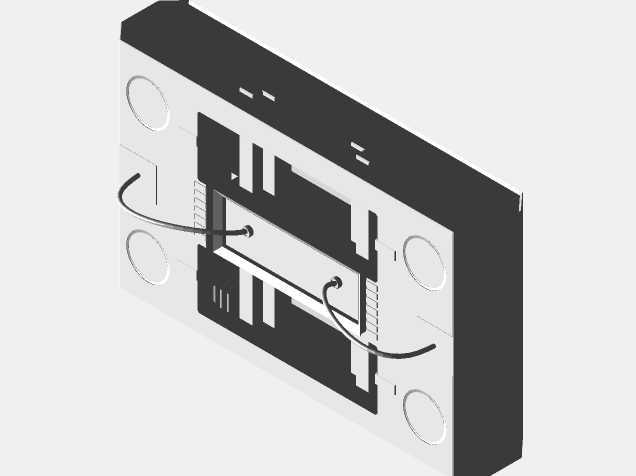

　　桌面放置的时候不会因为操作旋钮出现设备滑动，同时起到一定的减震作用，减少外界震动传递到内部电路板导致的接插件松动问题。在做三维建模的时候，所有的安装孔位、配合公差都按照实际钣金加工的精度要求设置，折边的回弹量、螺丝孔的攻丝余量都提前预留，加工出来的壳体不需要二次修配就能完成整机组装，各个控件的伸出长度和面板的配合间隙控制在0.2mm以内，既不会出现卡滞，也不会有过大的缝隙影响外观和防尘效果。设备的整体重量控制在合理区间，单人就能完成搬运和机柜安装，不需要额外的辅助吊装设备，适合各类中小型音频扩声场景的快速部署使用。
