便携按压式香水分装喷雾瓶结构设计

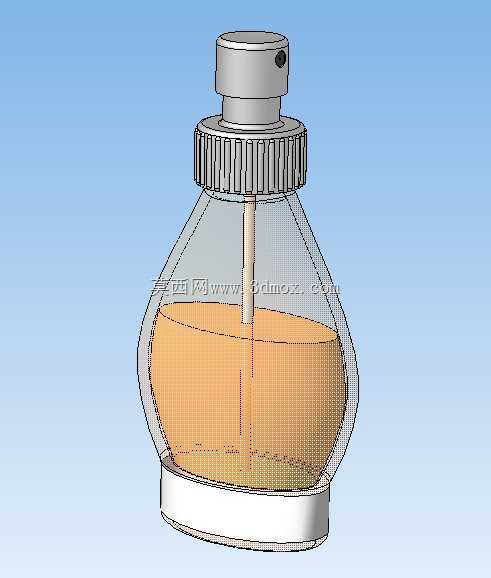

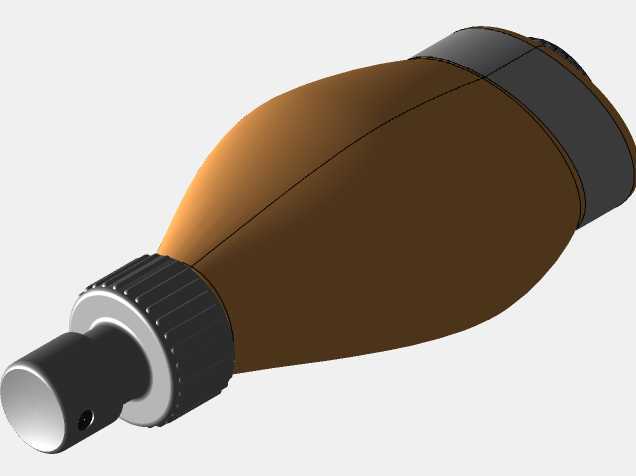

　　这款手动按压式喷雾容器主要面向日化用品分装场景，可适配香水、花露水、便携消毒喷雾等多种低粘度液态物料的日常存储与定量喷出需求，在个人随身护理、美妆分装、差旅便携用品等场景中应用广泛。从结构设计逻辑来看，整体采用瓶身、泵芯组件、锁紧瓶盖、底座四个独立模块拆分设计，各部件通过螺纹与过盈配合实现装配，既满足日常使用的密封可靠性，也兼顾生产环节的装配效率与后期部件更换的便利性。瓶身采用水滴状弧面造型，底部设置加厚环形底座，可有效降低整体重心，放置在光滑台面时不易倾倒，瓶身中部最大直径控制在65mm范围内，整体高度含喷头不超过110mm，可轻松放入常规尺寸的随身挎包、衣物口袋，不会占用过多收纳空间，满足便携使用的尺寸边界要求。

　　泵芯组件采用经典的手动柱塞泵结构，内置微型弹簧、单向阀与吸液管，吸液管长度直达瓶身底部内凹位置，可保证瓶内剩余少量液体时仍能正常抽吸，减少物料残留；按压喷头的行程设计为8mm，按压力度控制在15-20N区间，符合普通成年人单指按压的施力习惯，每次按压的出液量稳定在0.12-0.15ml，喷出的雾滴粒径均匀，扩散范围适中，不会出现局部积液、水柱直射的问题。瓶盖部分采用滚花防滑设计，外圈的竖向防滑齿深度0.5mm，即使手部沾有少量水渍或护肤品残留，也能轻松拧开或旋紧，瓶盖与瓶口之间设置硅胶密封垫圈，拧紧后可实现IPX4级密封效果，放在包内随身体晃动时不会出现漏液问题。喷头顶部设置侧向喷孔，喷孔直径0.3mm，内部做导流抛光处理，

　　可避免长期使用后残留液体干结堵塞喷孔。从建模细节来看，瓶身部分做了等壁厚设计，壁厚均匀控制在1.2mm，既满足PET或PP材质吹塑成型的工艺要求，也能在控制整体重量的前提下保证足够的结构强度，日常轻微挤压、跌落不会出现开裂问题。底座部分采用与瓶身过盈配合的装配方式，底部做圆角过渡，避免锐边划伤接触面，同时底座可单独拆卸，方便后期对瓶身内部进行彻底清洗，满足重复灌装使用的需求。在实际使用场景中，这款结构除了用于香水分装，也可通过调整泵芯弹簧刚度与喷孔直径，适配酒精消毒喷雾、便携爽肤水、驱蚊液等不同粘度的液态物料，通用性较强。设计过程中特意规避了多余的异形结构，所有曲面均采用顺滑G2连续过渡，既降低了模具加工的难度，

　　也减少了日常使用时的卫生死角，瓶身外表面无突兀凸起，握持时贴合手掌弧度，长时间握持不会产生硌手的不适感。喷头与泵体的连接采用卡扣式结构，可快速拆卸更换不同出雾形态的喷头组件，无需改动瓶身与瓶盖结构即可拓展出直喷、广角喷雾等不同出液模式，适配更多使用场景。整体装配完成后，各活动部件之间的间隙控制在0.1mm以内，既保证按压动作顺畅无卡滞，也不会出现间隙过大导致的晃动异响问题，密封性能经过反复按压测试后仍能保持稳定，不会出现泵体漏气导致的无法出液问题。
