集成扎带结构的线缆夹持固定组件

　　日常做设备布线、机柜理线、户外线束布设的时候，经常会遇到需要把多股线缆捆扎后再固定到安装面的需求，传统做法是先用普通尼龙扎带把线缆束紧，再额外用线卡、鞍型夹把扎带连同线束固定到支架或者面板上，不仅要准备两种紧固件，安装时还要对齐孔位、拧螺丝或者卡入卡槽，效率低不说，时间久了扎带和线卡之间容易出现滑移，线束固定的可靠性也会打折扣。这款集成扎带结构的电缆夹，就是针对这类场景做的一体化设计，把扎带的捆束功能和夹体的固定功能整合到了同一个零件上，省去了二次固定的步骤。

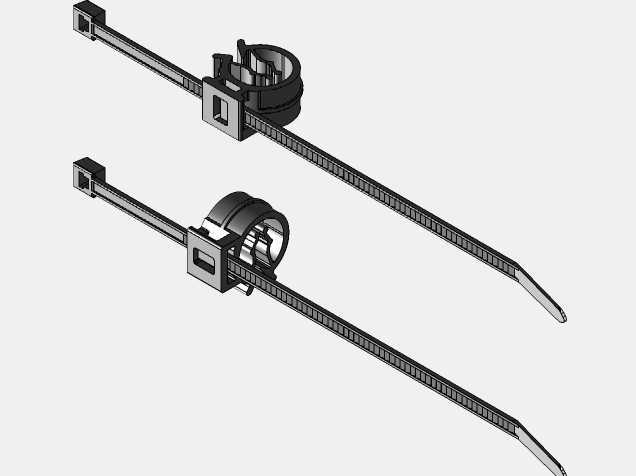

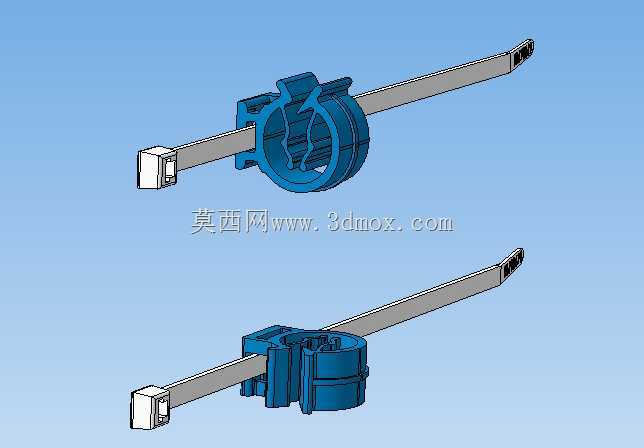

　　从结构上看，整个零件分为夹体和一体式扎带两个部分，夹体部分是带环形内腔的塑料结构，内腔做了对称的弹性卡舌，当线缆束穿入环形腔的时候，卡舌会顺着线缆穿入的方向产生弹性形变，不会阻碍线缆穿入，一旦线缆受到向外的拉扯力，卡舌就会抵在线缆外护套上，形成反向锁止，避免线缆从夹体中滑脱。夹体的环形腔尺寸适配常规的小直径控制线缆、信号线缆，能够容纳3-8mm直径的单根线缆或者同直径的多股细线束，内腔的边缘都做了R0.5以上的圆角处理，不会割伤线缆的PVC外护套，哪怕是长期处于振动工况下，也不会因为棱角摩擦导致线缆绝缘层破损。

　　和夹体连为一体的扎带部分，采用的是常规自锁式尼龙扎带的齿形结构，扎带带身的截面做了加强筋处理，比同宽度的普通扎带抗拉强度高15%左右，扎带穿过夹体上的集成锁扣后，能够根据需要捆束的线束外径调整捆扎松紧，不会出现捆扎过紧压伤线芯、或者捆扎过松线束晃动的问题。扎带的头部做了导向斜面，穿入锁扣的时候不需要刻意对齐，徒手就能完成穿入锁紧的操作，现场安装的时候不需要额外工具，只需要把需要固定的线缆卡入夹体的环形腔，再把扎带绕过安装杆、支架或者需要固定的基座，穿入锁扣拉紧就能完成固定，整个安装过程比传统的扎带加线卡的组合快60%以上。

　　设计的时候特意考虑了不同安装场景的适配性，夹体的背部做了弧形贴合面，既可以固定在圆形的线管、设备安装杆上，也可以贴合在平面的机柜立柱、设备面板上，不需要额外做安装面的适配加工。整个零件采用一体注塑成型，材料选用的是增韧尼龙66，添加了抗UV助剂，不管是室内的机柜布线、设备内部走线，还是户外的光伏线缆、通信线缆临时固定，都能保持足够的结构强度，不会因为低温变脆、高温软化导致固定失效。

　　从安装边界来看，扎带的有效捆扎长度能够适配最大30mm直径的固定基座，不管是常见的20mm直径安装圆杆，还是25mm宽度的C型钢安装轨，都能通过扎带完成捆扎固定，夹体本身的最大外径不超过20mm，安装后不会占用过多的布线空间，在空间紧凑的设备内部、走线槽内部也能使用。夹体的环形腔和扎带的锁止结构做了错位布置，捆扎固定的时候，扎带的锁紧力不会直接作用在线缆上，而是通过夹体传递到安装基座，避免了传统扎带直接捆扎线缆时，因为锁紧力过大导致线芯压伤、信号传输受影响的问题。

　　实际使用的时候，这类夹件特别适合通信基站布线、工业控制柜内部理线、户外光伏组件线缆固定、家电内部线束整理这类场景，不需要提前在安装面上打孔，也不需要搭配螺丝等额外紧固件，哪怕是后期维护需要调整线束位置，只需要按下扎带锁扣的松脱舌片，就能松开扎带调整位置，重复利用率比一次性的普通扎带高很多。夹体上的弹性卡舌结构做了耐疲劳设计，反复拆装线缆10次以上，卡舌的锁止力还能保持初始值的80%以上，不会因为多次拆装就出现夹不紧线缆的问题。和传统的分离式固定方案比，一体化的结构减少了零件数量，采购的时候只需要备这一种零件就能完成捆扎加固定的工序，降低了物料管理的成本，也避免了现场安装时出现缺件、零件不匹配的问题。
