三菱S-T21双接触式电气控制元件

　　在低压配电与工业控制回路的搭建场景里，这类双接触结构的控制元件是小功率负载回路通断控制的核心部件，常见于机床控制回路、小型生产线动力配电、楼宇给排水泵控制、小型输送设备启停回路等场景，承担着主回路小电流负载的接通与分断功能，同时可配合热继电器实现过载保护，配合辅助触点实现自锁、互锁等逻辑控制，是电气柜内排布密度较高的基础控制元件。

　　从实际使用的功能特性来看，这款双接触结构的元件采用双断点桥式接触结构，相比单断点接触器，在分断时能更快拉长电弧，配合灭弧室结构可快速熄灭分断产生的电弧，减少触点烧蚀，提升触点使用寿命，适配AC-3使用类别下的小功率三相异步电机直接启停控制，也可用于照明回路、电热回路这类阻性负载的通断控制。元件自带的两组主触点可同时分断两相回路，搭配辅助触点可拓展信号反馈、逻辑联锁功能，满足常规控制回路的信号交互需求，触点采用银基合金材质，抗熔焊性能与导电性能均衡，在频繁启停的工况下能保持稳定的接触电阻，避免触点过热引发的回路故障。

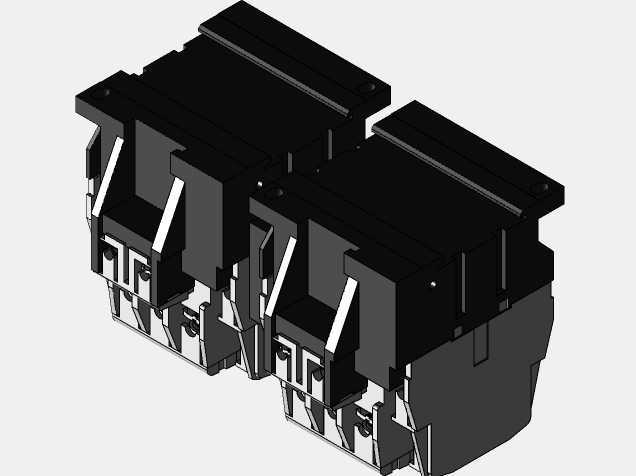

　　从三维建模的设计思路来看，建模过程中优先还原了元件的实际安装边界与外部接口尺寸，首先确定了底座的安装孔位间距，这是电气柜安装板排布时的核心定位尺寸，建模时严格按照实物的安装孔中心距、孔径尺寸做参数化建模，方便设计人员直接调用模型完成电气柜的布局排布，避免后期安装时出现孔位不匹配的问题。其次对外部操作面的尺寸做了精准还原，包括顶部的手动操作按钮位置、侧面的辅助触点安装槽位、接线端子的排布间距与接线空间预留，这些尺寸直接影响后期接线作业的操作空间，建模时保留了接线端子的螺纹孔深度、压线板的活动行程空间，方便结构设计人员在做柜内布线规划时，准确计算线缆弯曲半径与走线空间。

　　外形尺寸方面，这款元件整体采用紧凑型模块化设计，宽度方向尺寸适配标准35mmDIN导轨安装，可直接卡装在标准电气安装导轨上，无需额外打孔固定，高度方向预留了足够的灭弧室空间，不会因为元件堆叠安装导致灭弧空间不足，深度方向的尺寸考虑了柜内走线槽的排布距离，安装后元件背部与安装板完全贴合，正面的接线端子与柜内门板的安全距离符合低压配电设计规范的要求。安装边界上，除了标准导轨安装的适配结构，元件底部也预留了螺丝固定孔位，可在振动较大的工况下采用螺丝辅助固定，避免设备运行振动导致元件从导轨上松脱；相邻元件并排安装时的最小间距也在建模时做了标注，考虑到元件工作时的散热需求，相邻元件之间预留了足够的散热间隙，避免多台元件密集排布时热量累积导致温升过高，影响元件使用寿命。

　　在结构细节的建模处理上，还原了触点支持件的运动行程，模拟了接触器吸合与分断状态下的触点位置变化，可用于做电气柜的动作干涉检查，避免柜内其他部件与接触器的运动部件发生碰撞；外壳的散热筋结构也做了等比例还原，这些散热筋可增大外壳散热面积，提升元件的载流能力，建模时保留了散热筋的凸起高度与间距，方便做热仿真分析时准确计算元件的散热效率。接线端子的标识也按照实物做了对应还原，主触点、辅助触点、线圈接线端的标识清晰，方便设计人员在三维布线时快速对应接线点位，减少接线错误的概率。
