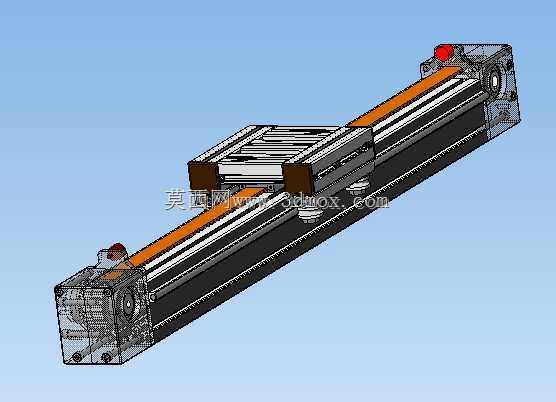

铝型材基座同步带直线导轨滑台

　　这类带导轨的同步带直线传动单元，目前在3C电子组装生产线、光伏组件搬运工位、小型包装设备送料机构里的应用占比逐年提升，核心原因是它兼顾了长行程传动的成本优势与线性导向的精度稳定性，相比丝杆传动在行程超过1米的场景下，不需要额外做丝杆中间支撑，安装调试的工作量能降低40%左右，运行噪音也比同规格丝杆传动低15分贝以上，适合车间内对噪音管控有要求的连续运行工位。

　　从实际使用的功能特性来看，这套传动单元的负载滑台直接集成在同步带的带夹上，两侧的线性导轨嵌入铝型材基座的预制槽内，滑台的受力直接通过滑块传递到铝型材本体，不需要额外搭建外部导向框架，滑台的两端设置了聚氨酯缓冲块与机械式限位螺钉，配合端部安装的光电传感器触发片，能在行程两端实现软限位与硬限位的双重保护，避免高速运行时出现滑台撞机的问题。端部的主动轮端集成了伺服电机安装法兰，能直接适配40、60规格的伺服电机或者步进电机，从动轮端设计了同步带张紧调节结构，只需要拧动端部的两个调节螺钉，就能调整同步带的张紧力，不需要拆解整个滑台外壳，后期维护的便捷性很高。

　　设计这套结构的时候，首先要确定的是铝型材基座的截面尺寸，常规这类滑台用的是60mm宽度的工业铝型材，型材的槽道精度要满足线性导轨安装的直线度要求，导轨安装面的平面度公差要控制在0.05mm每米以内，不然滑块装上去之后会出现预紧力不一致、运行卡顿的问题。同步带的选型要匹配设计负载与运行速度，常规5M齿型的同步带在100mm宽度的规格下，水平传动的负载能做到15kg左右，运行速度最高能到1.5m/s，能覆盖大部分轻载高速的直线传动需求。滑台部分的设计要考虑负载安装的兼容性，滑台表面预留了T型槽与标准螺纹孔，能直接安装气动夹爪、真空吸盘、小型焊枪等执行末端，不需要额外做转接板。

　　安装边界方面，这套滑台的整体高度从铝型材底部到滑台顶面的尺寸控制在75mm以内，端部的电机安装座如果采用侧装的方式，整体宽度不会超过120mm，能直接安装在设备的铝型材框架上，安装孔位是按照标准工业铝型材的槽间距设计的，用T型螺栓就能直接固定，不需要在型材上额外打孔。行程范围可以根据实际需求裁切铝型材与同步带的长度，最小行程能做到100mm，最长能做到6米，满足不同工位的行程需求。需要注意的是，当滑台垂直安装使用的时候，要额外加装抱闸机构或者平衡气缸，避免断电的时候滑台因为自重下滑，造成设备损坏或者人员受伤。同步带的张紧力调整要控制在合理范围，张紧力过大会导致主动轮、从动轮的轴承负载过大，缩短轴承使用寿命，张紧力过小则会出现传动丢步、定位精度下降的问题，常规调整的时候用张力计按压同步带中部，挠度控制在10mm/每米行程就符合使用要求。

　　在实际选型的时候，还要确认使用环境的洁净度要求，如果是在无尘车间内使用，要选用防静电的同步带，并且在滑台外部加装防尘钢带，避免运行过程中同步带磨损产生的碎屑污染车间环境；如果是在有切削液或者粉尘的环境下使用，要在滑台的导轨部位加装防尘刮板，防止杂质进入滑块内部损坏导轨滚道。这套结构的重复定位精度能做到±0.1mm以内，能满足大部分搬运、送料、喷涂工位的精度要求，如果需要更高的定位精度，可以在滑台侧面加装磁栅尺或者光栅尺做全闭环控制，精度能提升到±0.02mm级别。
