符合BZ-18标准的压紧式门闩锁具结构

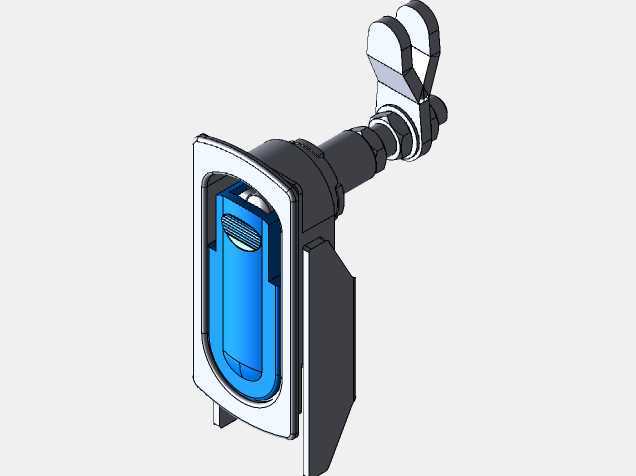

　　这类带凸轮压紧结构的门闩，日常在工业机柜、特种车辆舱门、户外设备防护箱、小型检修舱盖上应用极广，和普通插销式门闩不同，它在闭合到位后能通过手柄的回转行程产生稳定的压紧力，避免舱门因设备运行振动、户外风压出现松脱、缝隙漏尘漏液的问题。从结构拆解来看，整套构件分为手柄操作段、螺纹调节杆、锁舌基座、带缓冲衬垫的锁扣座几个核心部分，操作时扳动外露的手柄，带动内部的偏心凸轮结构回转，就能带动锁舌完成伸出卡合、收回解锁的动作，整个操作行程不需要额外工具，徒手就能完成，单步操作耗时不超过两秒，适合需要频繁开启检修的舱门部位。设计时首先要考虑的是安装边界的适配性，这类门闩的穿装轴段采用细牙螺纹结构，可根据舱门门板的实际厚度调整锁紧位置，

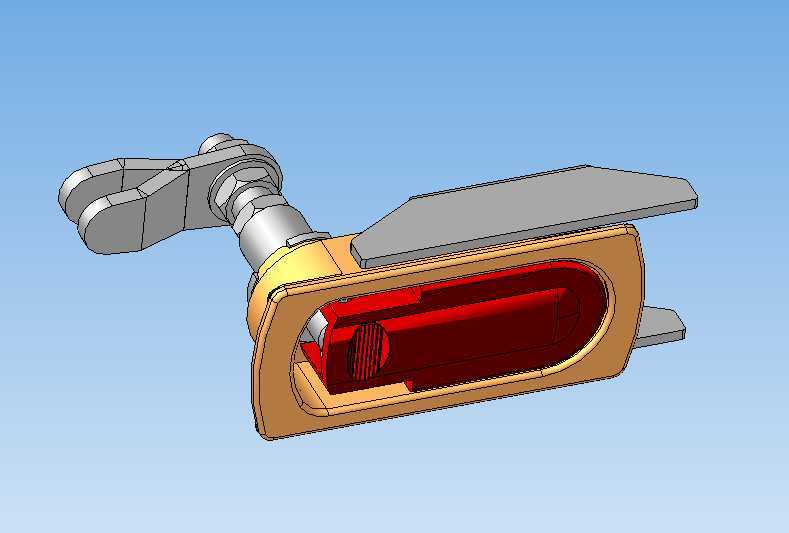

　　适配不同厚度的金属门板、复合板材安装场景，安装时只需要在门板上开出对应直径的穿装孔，从外侧装入主体后在背面用配套的防松螺母锁紧固定，不需要在门板内侧做复杂的避让沉台，对安装空间的纵深要求很低，即使是内部排布了线束、元器件的薄型机柜，也不会出现结构干涉的问题。锁扣座部分采用了嵌入式的安装设计，固定在门框对应位置后，锁舌在闭合时会完全卡入锁扣座的卡槽内，卡槽内侧设置的红色弹性缓冲垫，一方面能在闭合时吸收冲击，避免金属部件硬接触产生异响和镀层磨损，另一方面能填充锁舌和卡槽之间的配合间隙，让闭合后的舱门保持稳定的预紧力，在振动工况下不会出现旷量。手柄部分的造型做了圆弧过渡处理，边缘没有尖锐棱角，操作时握持手感贴合，

　　即使戴劳保手套操作也不会出现打滑的问题，手柄和转轴连接的位置设置了防松垫圈，长期反复扳动也不会出现手柄松动、转角偏移的问题。在实际选型应用中，这类门闩常被用在有密封要求的舱门上，配合门框上的密封胶条使用，通过调整螺纹段的锁紧位置，可以精准控制闭合后的压紧量，保证胶条的压缩量处于合理区间，既不会因为压紧力不足导致密封失效，也不会因为压紧力过大造成胶条过早老化、门板变形。和外露式的挂锁、普通转舌锁相比，这种门闩的主体结构大部分贴合门板表面安装，突出高度低，不会在设备外侧形成突兀的凸起，避免人员通行时勾挂衣物、磕碰受伤，同时外露的金属部件都做了镀层处理，在户外潮湿、有轻度腐蚀的环境下也能长期使用，不会轻易出现锈蚀卡滞的问题。

　　锁舌部分的造型做了导向斜面设计，在舱门闭合过程中，即使门板和门框存在少量的位置偏差，锁舌也能顺着斜面顺利滑入锁扣卡槽，不需要操作人员反复对齐舱门位置，降低了闭合操作的对位难度。在三维建模过程中，需要重点验证几个关键配合尺寸：首先是手柄回转过程中，锁舌的实际行程是否满足卡合深度要求，要保证在锁止位置时，锁舌和锁扣座的搭接量足够，不会受外力冲击脱开；其次是凸轮转动的死点位置设置，要保证手柄扳到锁止位置后能越过凸轮死点，不会受振动自行回弹解锁；另外还要验证安装状态下，各活动部件的运动间隙，避免因加工公差累积导致扳动手柄时出现卡滞、摩擦阻力过大的问题。对于有特殊密封要求的应用场景，还可以在主体穿装轴的位置增加密封圈，避免水汽、灰尘从安装孔的缝隙进入设备内部，整套结构没有复杂的异形零件，大部分构件都可以采用常规的机加工、冲压工艺生产，加工难度低，装配工序简单，适合批量配套使用。
