AxmoTMF3-150线性执行器结构设计

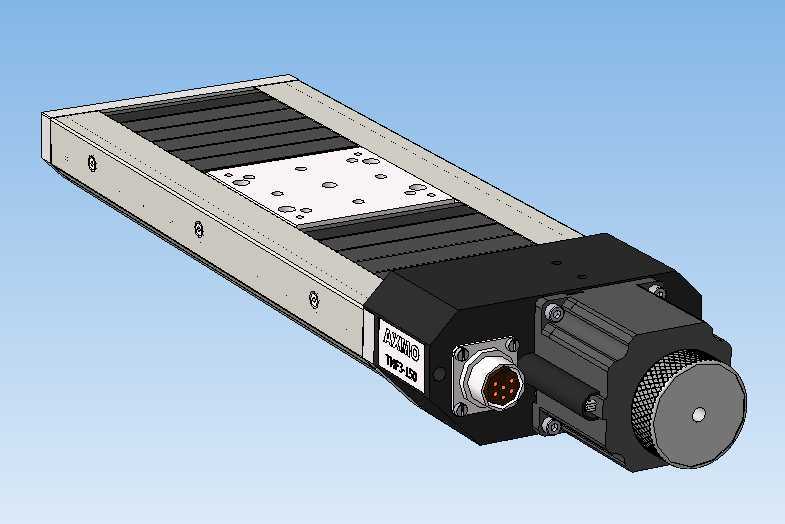

　　这款线性执行器的本体采用封闭式铝型材基座设计，型材截面经过优化，在保证整体刚性的前提下尽可能压缩了安装占用空间，基座两侧预留了标准T型安装槽，可直接适配市面多数常规工业铝型材框架的安装孔位，不需要额外加工转接板就能快速完成设备集成。驱动端采用集成式伺服电机直连结构，省去了外置同步轮、联轴器的额外安装空间，电机尾部集成了航空快插接头，接线时不需要拆解电机端盖，直接对准插针锁紧即可完成动力与编码器线路的连接，现场布线效率比传统分体式结构提升近四成。

　　从实际应用场景来看，这类线性执行器常被用在3C电子装配工位的短行程精准推送、检测设备的探针模组升降、包装线的物料定距推料、小型实验平台的位移调节等工况中，相比气缸驱动的直线运动单元，它不需要配套气源处理元件、电磁阀组和气路管路，在洁净车间、实验室等对气源杂质、管路排布有严格限制的场景下适配性更强，同时可以通过控制系统实现任意位置的停留与速度调节，不需要额外增加机械限位结构就能完成多段位移的动作编程。

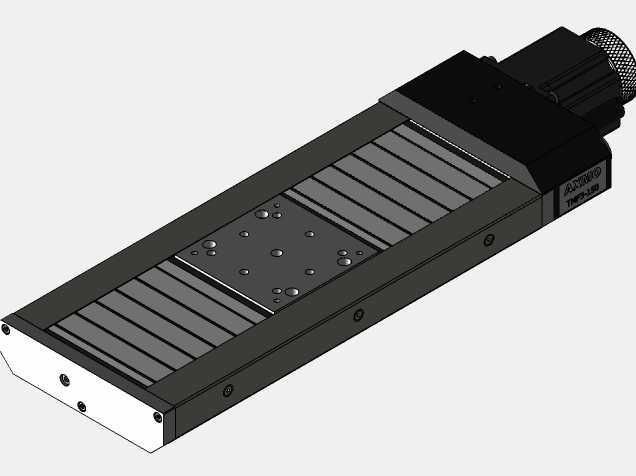

　　传动部分采用内置滚珠丝杠结构，丝杠螺母与滑台直接刚性连接，滑台表面覆盖有风琴式防尘折布，能阻挡车间内的金属碎屑、浮尘进入丝杠与导轨配合面，在有少量切削液飞溅的机加工上下料工位也能稳定运行，不需要额外加装外置防护罩。滑台台面预留了规则排布的内螺纹安装孔，可直接固定工装夹具、吸盘支架、检测探头等末端执行件，孔位间距遵循通用工业安装标准，能兼容多数常规末端配件的安装尺寸，不需要对滑台表面进行二次钻孔加工。

　　设计过程中优先考虑了安装边界的适配性，本体的总宽度控制在常规窄型直线模组的尺寸范围内，侧边安装面的平面度经过公差校核，贴紧设备安装板时不会出现间隙，电机与本体的连接法兰采用一体化加工，保证电机输出轴与丝杠的同轴度控制在合理公差范围内，避免长期运行出现联轴器磨损、丝杠偏心抖动的问题。本体两端的限位块内置了缓冲胶垫，滑台运行到行程端点时能吸收剩余动能，不会出现硬碰撞导致的结构变形，同时预留了光电限位开关的安装槽位，用户可根据实际需求加装原点、正负限位开关，不需要额外在本体上打孔固定。

　　在日常运维层面，这款执行器的注油孔设置在基座侧面，日常维护时不需要拆下滑台和防尘折布，直接通过注油嘴就能向丝杠和导轨加注润滑脂，大幅降低了设备维护的拆解工作量。滑台的侧面预留了感应片安装位，搭配不同类型的位置传感器就能实现位置反馈、原点复位等功能，适配不同自动化设备的控制需求。从受力特性来看，这款执行器的滑台可承受垂直于运动方向的一定径向负载，在垂直安装使用时可搭配抱闸电机，避免断电时滑台下坠造成设备损坏或人员伤害，能覆盖水平安装、垂直安装、侧装等多种安装姿态的使用需求。
