三菱0.1kW蜗轮蜗杆减速电机结构

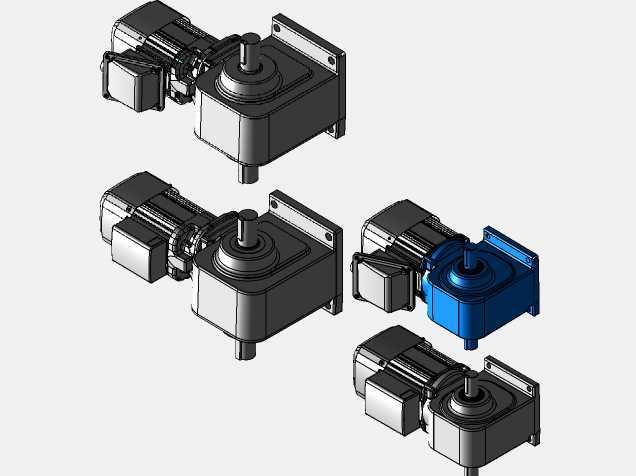

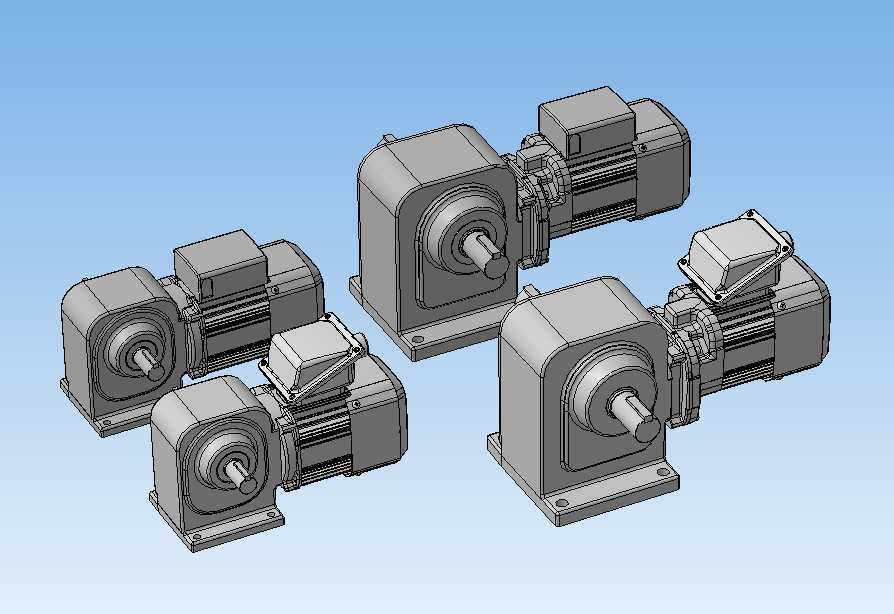

　　这款蜗轮减速电机的三维结构完整还原了三菱SV SHY(B)-RT系列0.1kW机型的装配关系，在轻工输送、小型自动化生产线、食品包装辅机这类对安装空间有严格限制的场景中，这类集成式减速动力单元的应用占比一直很高。不同于分体式电机搭配独立减速器的组合，这款机型将蜗杆副直接集成在电机输出端的铸铁壳体内，省去了联轴器对接的同轴度调整环节，现场安装时只需对准设备输入轴的连接位，锁紧安装脚的固定螺栓即可完成动力端装配，能大幅缩短产线改造的停机调试周期。从结构设计逻辑来看，电机本体采用标准四极异步电机的定子冲片叠压结构，输出端直接加工出蜗杆齿形，与蜗轮轴呈90度垂直交错布置，这种空间交错轴的传动形式能在极小的壳体空间内实现大减速比的动力传递，

　　相比平行轴齿轮减速结构，同功率同减速比下的轴向安装长度能缩短近40%，非常适合安装在输送线侧帮、小型翻转机构的侧边这类狭窄空间内。蜗轮采用锡青铜材质嵌装在铸铁轮毂上的结构，齿面经过跑合处理，能在连续运转工况下降低齿面胶合风险，同时蜗杆部分经过渗碳淬火处理，表面硬度达到HRC58-62，兼顾了齿面耐磨性和芯部韧性，在频繁正反转的启停工况下，能有效避免齿根冲击断裂的问题。安装边界方面，这款电机的安装脚采用底面四点固定结构，四个安装孔的中心距严格匹配行业通用的小功率减速电机安装尺寸，输出轴为单键圆柱轴，轴伸长度和键槽尺寸符合对应功率段的通用标准，设备改造时可以直接替换同规格的其他品牌同参数机型，无需额外加工安装转接板。

　　壳体部分采用分体式拼接结构，电机端盖和减速箱体通过止口定位，螺栓锁紧后能保证蜗杆与蜗轮的中心距公差控制在0.02mm以内，避免因装配偏差导致的齿面偏磨、运转噪音过大的问题。接线盒设置在电机壳体的顶部侧方，预留了标准的电缆格兰头安装位，现场布线时可以根据走线方向调整接线盒的朝向，适配不同的走线布局需求。在实际选型应用中，这类0.1kW功率段的蜗轮减速电机通常用于负载扭矩在10-50N·m区间的低速传动场景，比如小型皮带输送机的驱动辊、包装机的料仓拨料机构、自动化仓储的小型顶升转台等，其自带的自锁特性在垂直升降类的轻载机构中还能起到断电防坠的辅助作用，不过需要注意的是这种自锁特性仅能应对静态负载，

　　动态工况下仍需搭配独立的制动单元才能满足安全规范要求。建模过程中完整还原了内部的轴承安装位、油封沟槽、绕组端部的避让空间，甚至连壳体表面的散热筋尺寸、安装脚的加强筋结构都完全按照实物测绘尺寸还原，在做设备整体布局时，可以直接调用这个模型进行干涉检查，提前预判安装时是否会和周边的机架、护罩、管线发生位置冲突，避免现场安装时才发现空间不足的问题。输出轴端的油封位、轴承挡圈槽的细节也都做了完整建模，如果需要做后续的维护仿真或者备件测绘，也可以直接从模型中提取对应的尺寸参数，不用再反复拆解实物测量。
