带集成安装基座的电机壳体结构设计

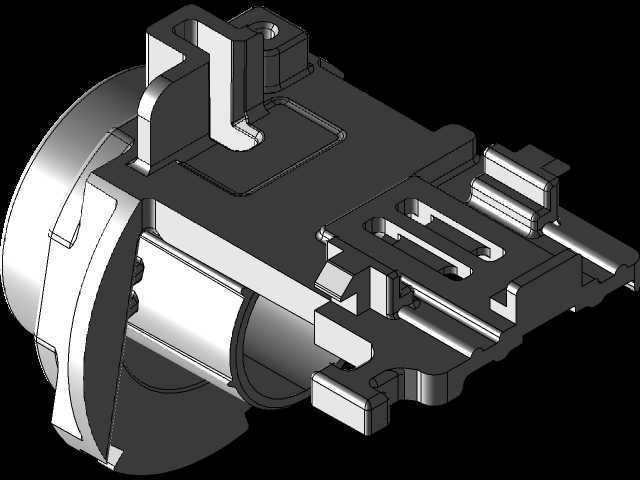

　　这款电机壳体的结构设计，首先要匹配小功率直流驱动单元的装配需求，在小型自动化输送线、桌面级工装执行机构、民用电动执行组件这类场景里，这类集成式壳体的应用占比正在逐年提升。不同于传统分体式电机端盖加筒身的组合结构，这款壳体把前端安装定位结构、侧装固定卡座、走线避让槽全部集成在单体壳体上，减少了装配环节的拼接公差累积，也降低了多零件连接带来的松动风险。从结构布局来看，壳体左侧的筒状腔体是定子与转子组件的核心容纳空间，内壁预留了定子铁芯的过盈配合定位台阶，台阶的轴向尺寸经过公差匹配，能保证定子压装后轴向窜动量控制在0.1mm以内，避免运转时定转子扫膛。筒身外侧延伸出的弧形加强筋，并非单纯的装饰结构，一方面是在壳体壁厚控制在2.

　　5mm的轻量化前提下，提升筒身的径向抗形变能力，当电机输出端承受径向负载时，加强筋能分散筒身与安装基座衔接位置的应力，避免长期负载下壳体出现开裂；另一方面这个弧形结构刚好对应内部绕组的端部走线空间，不会额外增加壳体的整体径向尺寸。侧上方凸起的带孔安装座，是为了匹配设备侧装的固定需求，安装孔的位置做了沉台设计，装配时螺栓头可以完全沉入沉台内，不会突出壳体表面，避免和周边设备的走线、其他结构件产生干涉。壳体右侧延伸出的多组卡槽式结构，是用来固定驱动电路板与接线端子的，卡槽的宽度尺寸匹配常规PCB板的厚度，不需要额外增加螺丝固定柱，装配时直接将电路板沿卡槽推入即可完成定位，卡槽边缘做了0.2mm的倒角导向，方便装配时快速对位，

　　也能避免硬压装配时损坏电路板边缘的焊盘。靠近输出端的位置预留了轴承室的安装位，轴承室的同轴度相对于定子腔体的基准面控制在0.02mm以内，保证转子运转时的跳动精度，轴承室外侧的环形槽是用来放置密封圈的，能达到IP54的防护等级，适配有少量粉尘、溅水的工业应用场景。在安装边界的设计上，这款壳体的整体安装基准面做了平面度管控，基准面的平面度公差不超过0.05mm，安装时和设备安装板贴合后不会出现间隙，保证电机运转时的振动可以顺畅传递到设备基座上，降低整体运行噪音。侧方的固定卡座是为了适配快速安装的需求，不需要从壳体背面穿螺栓，直接沿卡座的导向槽滑入设备对应的安装导轨，再通过侧面的紧定螺丝锁定即可完成装配，能大幅提升产线组装的效率。

　　设计过程中也充分考虑了压铸成型的工艺性，所有的凸起结构都做了拔模斜度，壁厚过渡位置做了圆角处理，避免压铸时出现缩孔、填充不足的缺陷，壳体的壁厚整体保持均匀，没有出现壁厚突变的位置，减少成型后的形变概率。不同位置的加强筋厚度控制在1.5mm，既保证结构强度，也不会因为筋位过厚导致成型时表面出现缩痕。从实际使用的角度出发，壳体表面的多个避让槽，分别对应绕组出线、霍尔元件走线、温度传感器走线的需求，不同的走线槽之间做了分隔筋，避免强电走线和弱电信号走线之间产生干扰，提升电机运行的稳定性。输出端的法兰位置预留了密封槽，可以适配不同规格的输出端密封件，根据不同的防护需求更换对应的密封圈即可，不需要修改壳体的主体结构，提升了这款壳体的通用适配性。在负载适配方面，这款壳体对应的电机额定输出扭矩在0.5N·m到2N·m之间，能满足小型输送辊驱动、风门执行器驱动、小型工装夹具的动力输出需求，集成式的结构也让电机整体的重量比同功率分体式结构的电机轻15%左右，适合对安装重量有要求的移动类小型设备使用。
