木质储运箱用嵌入式折叠拉手结构

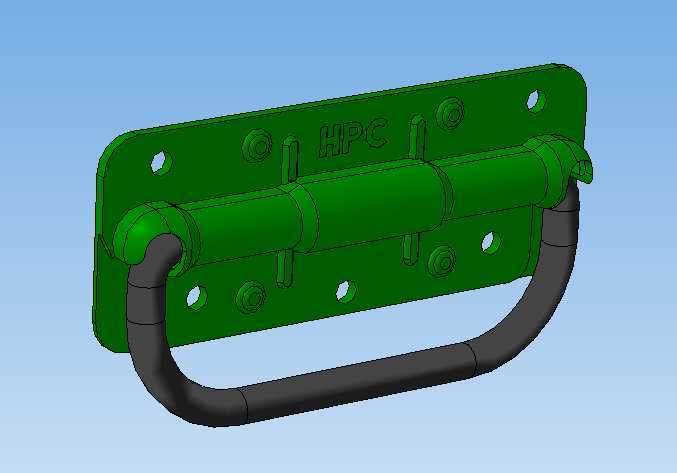

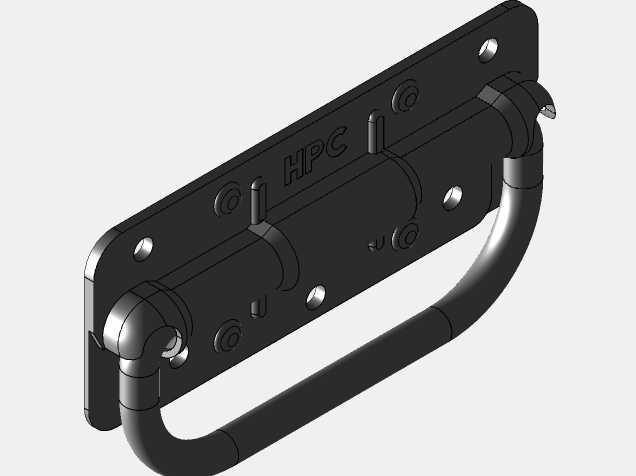

　　在木质周转箱、储运包装箱的实际使用场景中，外露式拉手经常会在堆叠、转运过程中发生磕碰变形，甚至勾挂周边货物造成包装破损，这款折叠式拉手的设计初衷就是解决这类现场痛点。从结构设计逻辑来看，整个组件分为安装基板和活动握把两个核心部分，安装基板采用平板式沉孔设计，所有安装孔位都做了沉台处理，装配后螺丝头不会突出基板平面，避免了螺丝凸起刮蹭货物或者勾挂缠绕包装带的问题。基板上的加强筋沿着握把转轴的受力方向布置，在不增加整体板厚的前提下，大幅提升了提拉时基板的抗弯折能力，毕竟满载木质包装箱的整体重量往往能达到几十公斤，提拉瞬间的冲击载荷对安装基座的强度要求很高。

　　活动握把采用U型弯管结构，和基板转轴配合的位置做了限位结构，当握把翻起处于工作状态时，限位面会和基板上的定位凸台贴合，此时握把和基板平面保持固定夹角，方便操作人员手部伸入握持，不会出现握把受力翻转打滑的情况；当不需要使用时，握把可以完全翻转贴合到基板平面内，整个组件没有突出箱体表面的结构，在箱体堆叠、窄通道转运时不会产生额外的干涉。握把的握持部分做了等直径的圆弧过渡，没有尖锐棱角，操作人员佩戴劳保手套提拉时也不会出现硌手、勾挂手套纤维的问题，适合仓储物流场景下高频次的搬运操作。

　　从安装边界来看，这款拉手的安装基板为矩形平板结构，四个角做了圆弧倒角处理，安装时只需要在木质箱板上按照基板轮廓开出对应的嵌入式沉槽，将基板嵌入槽内后通过四个角的安装孔用自攻螺丝或者沉头螺栓固定即可，不需要额外的复杂加固结构，安装效率很高。嵌入式的安装方式让基板和箱板表面齐平，分散了提拉时的受力点，不会像表面安装式拉手那样因为应力集中把木质箱板拉裂，尤其适合硬度不高的实木、胶合板类储运箱体使用。

　　在实际选型适配时，需要注意基板的沉槽深度要和基板厚度匹配，保证安装后整个拉手组件和箱板表面完全齐平，避免突出部分影响堆叠稳定性。转轴位置的配合间隙设计预留了合理的公差范围，即使在仓储环境有一定灰尘、木屑的情况下，握把也能顺畅翻转，不会出现卡滞。握把的翻转行程做了精准限位，翻起时的握持空间足够成年男性戴手套操作，收回时完全贴合基板，不会因为晃动产生异响或者意外翻起。这类折叠拉手除了木质包装箱，也可以适配木质工具柜、设备木质外包装箱等场景，相比外露式固定拉手，在空间利用率、防磕碰性能上都有明显优势，结构上没有易损的弹性零件，长期重复使用的可靠性更高，不需要频繁维护更换。
