多关节可调壁挂显示器安装支架结构

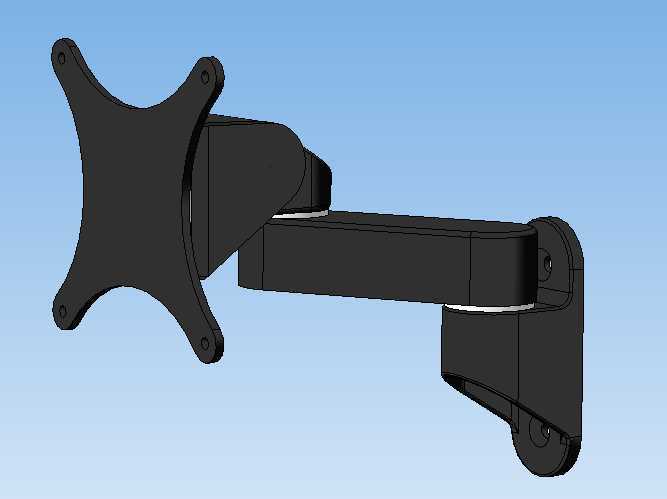

　　日常做设备配套的显示终端安装结构时，这类壁挂式支架是工控场景、商用显示场景里出镜率极高的构件，不同于桌面摆放的底座结构，壁挂安装的核心诉求是释放台面操作空间，同时满足不同站位、不同坐姿下的屏幕可视角度调整需求，很多车间的设备操作工位、监控室的调度工位、医疗场所的阅片终端旁，都能看到这类结构的实际应用。从结构设计逻辑来看，这款支架采用了三段式铰接臂结构，最末端是与墙面贴合的固定基座，基座上预留了沉头安装孔位，可直接通过膨胀螺栓固定在混凝土墙面、轻钢龙骨墙面或者设备柜体的侧壁上，基座与第一级摆臂之间设置了水平方向的旋转铰接副，可实现摆臂整体在水平面上180度范围内的摆动调整，适配不同距离的观看需求。中间段的摆臂为等截面的盒式结构，

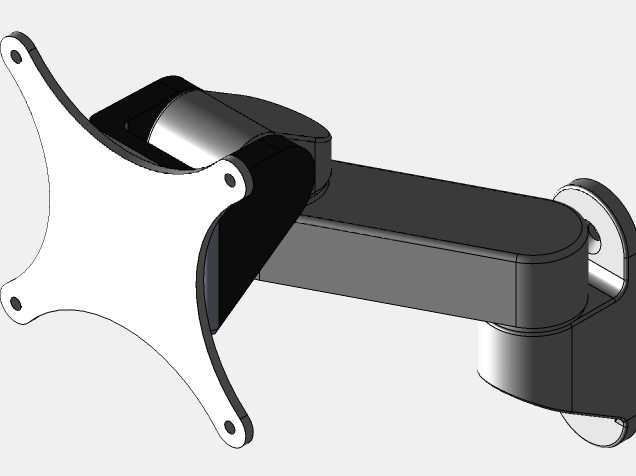

　　内部预留了走线空腔，可将显示器的电源线、信号线从臂体内部穿过，避免线缆外露缠绕，既提升了安装后的整洁度，也能防止设备移动过程中线缆被剐蹭拉扯导致接头松脱。摆臂与前端屏幕安装板之间设置了两个垂直方向的铰接副，可实现屏幕俯仰角度的调整，同时支持屏幕在垂直平面内的小幅度高度微调，满足不同身高操作人员的视线高度匹配需求。前端的屏幕安装板采用标准VESA孔位布局，四个安装凸耳上分别预留了对应规格的通孔，可适配绝大多数常规尺寸的工业显示器、商用显示屏的安装孔距，安装板与摆臂末端的铰接结构还支持屏幕整体的横竖屏旋转切换，可适配不同比例的画面显示需求，比如在显示纵向排布的设备参数列表、监控画面组时，可直接将屏幕旋转90度使用，

　　无需额外拆卸调整安装孔位。做这类支架的结构建模时，需要重点校核各个铰接副的阻尼力矩，既要保证调整角度时操作顺畅无卡滞，也要保证调整到位后支架不会因为屏幕自重出现下垂、位移的问题，所有铰接位置都设置了耐磨衬套的安装位，可减少长期转动过程中的结构磨损，延长支架的整体使用寿命。安装边界方面，墙面固定基座的贴合面做了防滑纹理处理，安装时需要保证基座与安装面完全贴合，避免出现单点受力导致的固定松动，摆臂完全收拢时整体突出墙面的距离较小，适合狭窄通道旁的屏幕安装，摆臂完全展开时可将屏幕向外伸出足够距离，满足操作人员近距离操作触控屏幕的需求。结构的所有棱角位置都做了圆角过渡处理，避免安装和调整过程中剐蹭操作人员或者线缆，臂体的壁厚经过载荷校核，

　　可支撑对应重量范围内的显示设备长期使用，不会出现臂体弯曲变形的问题。在实际选型应用中，这类支架可替代传统的固定壁挂架，解决固定挂架无法调整角度、无法适配不同观看位置的痛点，尤其适合需要经常调整屏幕位置、操作人员站位不固定的工作场景，相比吊装的屏幕支架，壁挂式结构的安装难度更低，后期维护调整也更方便，不需要在顶部楼板做预埋固定，仅需在侧方墙面或者柜体侧壁完成固定即可，大幅降低了现场施工的难度和成本。建模过程中对各个铰接位置的配合间隙做了精准设定，既保证装配后无明显旷量，也不会因为间隙过小导致转动卡滞，所有安装孔位的尺寸都对应通用的紧固件规格，不需要定制特殊规格的螺丝即可完成装配，适配性更强。
