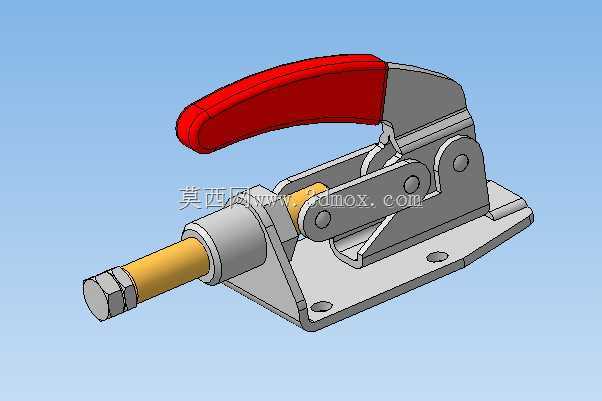

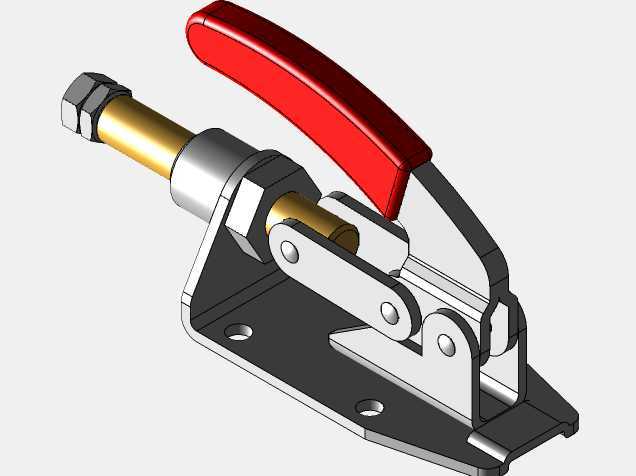

SERMAX H110010型卧式杠杆压紧夹钳结构

　　在工装夹具设计、非标自动化生产线搭建以及小型工件装夹工位的选型过程中，卧式杠杆式压紧夹是出现频率极高的一类手动压紧元件，这款SERMAX H110010型号的水平夹结构，正是针对需要水平方向施力压紧、操作侧空间受限的工位开发的典型结构。从实际应用场景来看，这类夹钳常被布置在焊接工装的定位基面旁、小型零件铣削加工的工位夹具上、电子产品组装线的工件定位治具中，甚至部分木质家具加工的拼合工装、线束端子压接的定位工位也会选用同结构的夹钳，核心原因是其操作手柄的运动轨迹处于夹钳本体的上方区域，不会在工件进出的水平路径上形成干涉，相比垂直式杠杆夹，更适配工件从夹钳正前方推送至定位位的上下料流程。

　　从功能特性上拆解，这款夹钳采用连杆过死点锁止的机械原理，当红色操作手柄下压至贴合本体上沿的锁止位置时，内部的多组铰接连杆会越过力学死点，此时前端的黄色推杆会保持稳定的伸出压紧状态，哪怕压紧过程中受到工件方向的反向冲击力，只要不主动扳动手柄解锁，夹钳就不会出现松脱，这一特性完全区别于弹簧顶紧类的压紧结构，能在存在振动的加工工位保持足够的装夹可靠性。前端推杆的端部设计有外螺纹与锁紧螺母，使用者可以根据实际被压工件的位置，旋转调整推杆的伸出长度，调整到位后通过端部的两个六角螺母并紧锁死，不需要额外加工调整垫片就能适配不同厚度、不同压紧距离的工件，这一细节设计大幅降低了工装调试的时间成本。

　　从设计思路层面分析，这款夹钳的底座采用带两个安装孔的平板式结构，安装孔的位置经过力学优化，两个孔的连线与推杆的施力方向平行，当推杆输出压紧力时，底座受到的反作用力会均匀分布在两个安装紧固件上，不会出现单侧受力导致的底座翘起问题。铰接位置的销轴都采用带铆压限位的结构，避免长期反复扳动操作后销轴脱出，所有铰接副的间隙都控制在极小范围内，既保证扳动过程无卡滞，又不会因为间隙过大导致压紧位置出现偏移。操作手柄的红色包覆层采用符合人体工学的弧形设计，扳动时的受力面贴合手掌轮廓，即使操作人员长时间反复操作开合夹钳，也不容易出现手部压痕或打滑的问题，手柄的长度经过力矩匹配，普通人用单手握持扳动就能输出足够的压紧力，不需要借助额外的加力杆。

　　关于安装边界与外形尺寸，这款夹钳的整体高度在锁止状态下不会超过底座安装面以上70毫米，本体的宽度控制在40毫米以内，底座上的两个安装孔中心距为42毫米，适配M6规格的内六角圆柱头螺钉进行安装，安装时只需要在工装基板上加工对应位置的沉头孔或螺纹孔，就能完成夹钳的固定，不需要额外设计避让槽或安装支架。前端推杆的直径为12毫米，最大行程为20毫米，调整推杆伸出长度时，最大可适配距离夹钳安装面30-50毫米范围内的工件压紧需求，推杆的轴线距离底座安装面的高度为25毫米，设计工装时只要保证工件的被压面高度与该尺寸匹配，就能获得最佳的压紧力输出角度。需要注意的是，这类夹钳的额定压紧力在2000牛左右，不适合用于大吨位的重型工件压紧，更适合小型有色金属零件、塑料件、薄壁钣金件的装夹，避免超出负载导致连杆变形或锁止失效。

　　在三维建模过程中还原这款夹钳时，需要重点关注各铰接点的运动配合关系，尤其是死点位置的连杆角度，要保证模型在锁止状态下连杆的共线角度偏差控制在合理范围内，才能真实模拟夹钳的锁止特性，同时要预留出推杆调整的行程空间，以及手柄扳动过程中的运动包络空间，避免将夹钳装配到工装模型中后出现运动干涉。对于做设备选型的工程师来说，选用这款夹钳时还要提前确认操作空间，手柄扳动的全过程需要在夹钳上方预留至少30毫米的操作空间，方便手指伸入扳动手柄，同时要避免在手柄的运动路径上布置其他气路元件、定位块等结构，防止影响夹钳的正常开合。
