四柱导向短行程台式气动压力作业装置

　　这款短行程台式气压机，是面向小零件精密压装作业开发的工位级气动作业设备，在电子接插件插针压合、小五金件铆接、微型轴承压装、塑料壳体热熔压接、线束端子压接这类需要恒定小压力、短行程往复作业的场景中适配性极强，相比手动压台能大幅降低操作工劳动强度，相比液压压力机又不存在液压油泄漏污染工件的问题，尤其适合电子装配、小五金加工、仪器仪表组装这类对作业环境洁净度有一定要求的生产线旁工位使用。

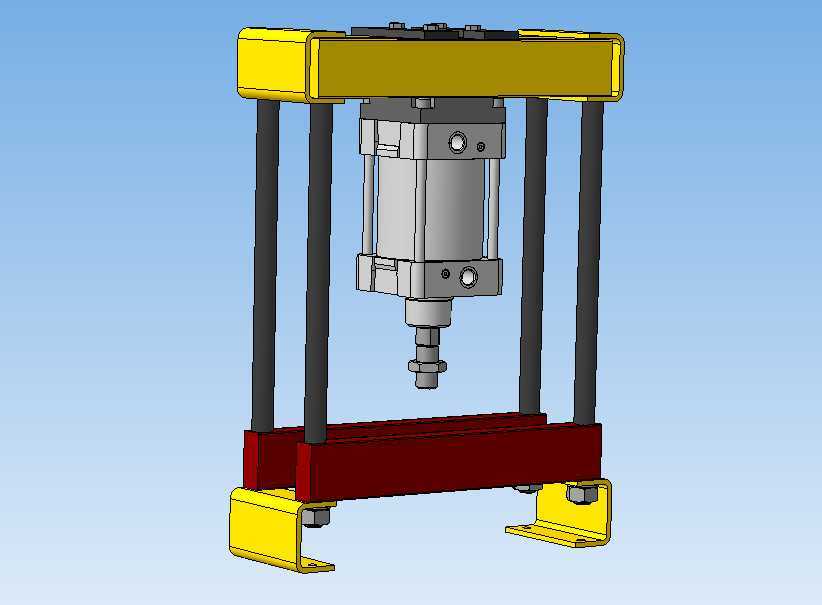

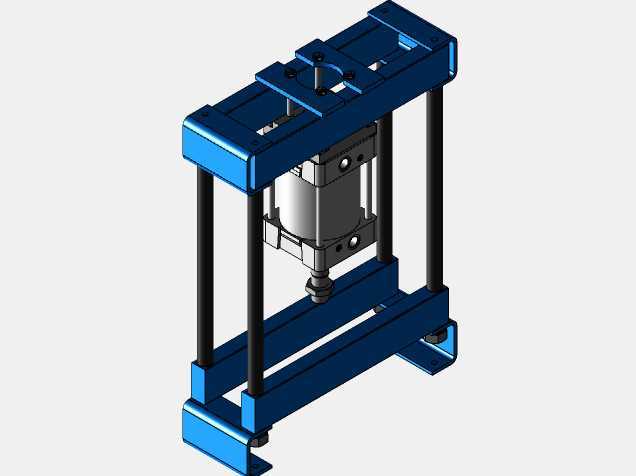

　　从结构设计逻辑来看，整机采用四柱式导向框架，四根镀铬光轴作为导向立柱，上下两端分别连接顶部的气缸安装横梁与底部的工作台承托梁，导向轴与横梁的配合处采用直线轴承做滑动支撑，能保证压头下行过程中全程无偏摆，压装同轴度可以控制在0.05mm以内，完全满足小零件压装的位置精度要求。驱动单元直接选用标准复动式短行程气缸，气缸缸体通过法兰直接固定在上横梁中心位置，省去了额外的传动连接结构，气缸活塞杆端部直接连接压头安装座，动力传递路径极短，没有多余的传动间隙，压头的下行响应速度可以控制在0.2s以内，适合高频次的往复压合作业。

　　整机的安装边界设计充分考虑了台式工位的使用需求，底部采用两个L型折弯安装脚，安装脚面上预留了长条形螺栓固定孔，可以直接通过T型螺栓固定在标准铝型材工作台上，也可以通过膨胀螺栓固定在混凝土台面的独立工位上，整机占地投影尺寸控制在400mm*300mm以内，不会占用过多工位操作空间，工作台面到压头下止点的开口高度预留了150mm的操作空间，操作工取放工件时手部有充足的活动余量，不会出现磕碰的情况。压头的行程匹配短行程作业需求，额定行程控制在50mm以内，避免了长行程气缸下压过程中出现的杆体晃动问题，同时短行程气缸的输出力稳定性更好，在0.5-0.8MPa的常规工厂气源压力下，输出压合力可以稳定在300-800kgf区间，足以覆盖绝大多数小型零件的压装力需求。

　　设计过程中特意将上下横梁做了箱型折弯加强处理，上横梁采用钢板折弯成槽型结构，内部焊接加强筋，避免气缸持续反作用力导致横梁出现中部下凹变形，下横梁同样采用加厚钢板折弯，工作台面做了铣平处理，平面度控制在0.02mm/100mm以内，保证工件放置时的基准水平。两侧的黄色防护端盖采用ABS工程塑料注塑成型，既可以遮盖导向轴端部的固定螺母，避免积尘进入直线轴承内部，也能起到安全警示作用，提醒操作工注意设备的运动边界，避免误触运动部件。

　　气路接口直接预留在上横梁的后侧位置，采用标准快插接头，现场接入工厂压缩气源即可使用，不需要额外配置复杂的液压站或者驱动电源，设备部署成本极低，日常维护只需要定期给导向轴涂抹少量润滑脂、检查气缸密封件是否老化即可，没有复杂的维护保养流程。压头安装座采用标准T型槽设计，可以快速更换不同规格的压头、治具，适配不同外形工件的压装需求，不需要对整机结构做任何改动，换型时间可以控制在5分钟以内，适配多品种小批量的柔性生产需求。

　　在实际使用场景中，这类设备通常布置在装配流水线的旁侧工位，操作工完成工件预装后，将工件放置在工作台的定位治具上，通过脚踏阀控制气缸下压，完成压合作业后气缸自动回程，整个作业循环耗时不超过2s，单工位的作业效率相比手动压装可以提升3倍以上，同时气缸输出力恒定，不会因为操作工按压力度不同导致压装过盈量不一致，能大幅降低压装不良率。针对部分需要保压的作业场景，只需要在气路中增加一个延时阀即可实现0-10s的保压功能，不需要改动设备的主体结构，拓展性极强。整机的框架结构做了静电喷塑处理，底座和上横梁的喷塑层厚度控制在80μm以上，耐磨耐刮，车间日常使用中不容易出现掉漆锈蚀的问题，适配车间复杂的作业环境。
