小型立式气动压力机结构设计方案

　　这款小型立式气动压合设备，主要面向小吨位压装作业场景设计，常见于电子元器件引脚压接、小型五金件铆合、塑胶件热熔压接、微型轴承与轴类的过盈装配工位，在消费电子组装车间、小五金加工产线、仪器仪表装配工段都能见到这类设备的身影，相比大型液压机、机械冲床，它的占地空间更小，动力来源接入车间常规压缩空气管路即可使用，无需配套液压站、大功率配电回路，部署灵活度更高，很适合分散式工位的小批量压合作业需求。

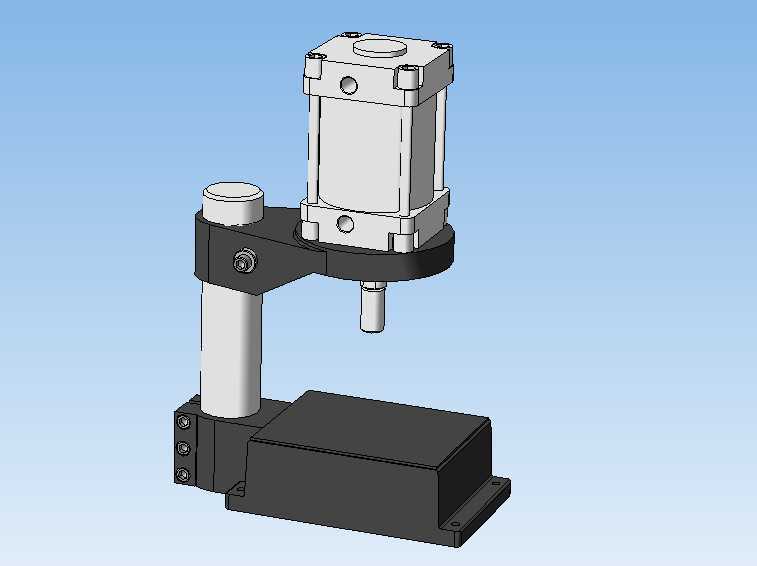

　　从结构布局来看，设备采用悬臂式立柱排布，底部是一体化铸铁安装底座，底座预留四个沉头安装孔，可直接通过螺栓固定在标准铝型材工作台或者钢制工作台上，安装边界控制在长220mm、宽160mm范围内，不会占用过多工位操作空间；垂直立柱采用圆柱光轴结构，表面做硬铬镀层处理，耐磨性能优异，悬臂滑套通过锁紧螺栓可沿立柱上下调整高度，适配不同高度的工件装夹需求，调整行程范围可达120mm，能覆盖绝大多数小型工件的压合高度差。

　　上部的气动执行单元采用标准方形气缸配置，气缸端盖通过四颗内六角螺栓与悬臂连接座刚性固定，气缸活塞杆端部预留外螺纹接口，可根据作业需求更换不同的压头，比如平压头、仿形压头、冲孔头，无需改动主体结构就能快速切换作业功能。气缸的气路接口设置在缸体侧方，预留标准快插接头安装位，接入带调压阀的气源管路后，可通过调整供气压力控制输出压合力，输出力调节范围覆盖50kg到300kg，完全满足小零件压装的力值需求，不会因为压力过大压损脆性工件，也不会因为压力不足导致压装不到位。

　　设计过程中重点考量了操作安全性与结构刚性，悬臂连接座采用加厚铸铁材质，避免压合作业时出现悬臂下挠变形，保证压头垂直下压的同轴度，压合过程中不会出现偏载导致的工件压歪、压痕问题；设备的控制模块集成在底座内部的腔体内，外部预留脚踏开关接口，操作人员可通过脚踏方式触发压合作业，双手可以完全用于工件定位，大幅提升操作效率，同时气路配置了节流阀，可调整活塞杆下压和回升的速度，避免快速下压冲击工件，也能减少气缸动作的撞击噪音，工位噪音可控制在70分贝以内，符合车间作业的噪音管控要求。

　　在安装适配性上，这款设备的底座平面做了精铣处理，平面度控制在0.02mm以内，可直接在底座上安装小型工件定位夹具，不需要额外加工过渡安装板；立柱与底座的连接采用过盈配合加定位销固定，长期使用不会出现立柱倾斜松动的问题，日常维护只需要定期给立柱滑套加注少量润滑脂，检查气源管路的密封情况即可，维护成本极低。相比手动压台，它的压合力稳定，不会因为操作人员的手劲差异导致压装质量波动；相比电动压力机，它的结构更简单，故障点更少，在频繁启停的工位上使用寿命更长，很适合作为产线工位的标准化压装工装使用，也可用于实验室的小型样件压合测试场景，适配多品种小批量的柔性生产需求。
