工作台安装式可调角度螺丝夹持夹具

　　在小型零件装配、电子元器件返修、精密五金件拆装这类需要频繁处理螺丝锁付、拆卸的作业场景里，传统手持螺丝批或者固定式夹钳往往存在操作角度受限、工件固定不稳的问题，这款安装在工作台台面上的可调角度螺丝夹钳，正是针对这类工位痛点设计的夹持辅助工装。从实际使用场景来看，这类夹钳常部署在装配流水线的单工位、维修工作台、手工精密组装工位上，用来替代人手夹持螺丝或者小型待锁付工件，让作业人员可以单手操作螺丝批完成锁付动作，大幅降低长时间操作的手部疲劳，同时避免手持螺丝时容易出现的歪斜、滑牙问题。

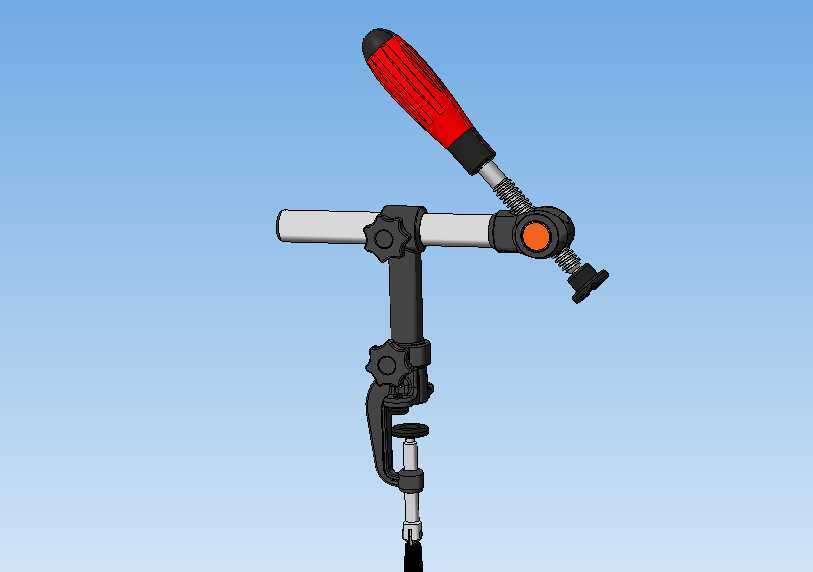

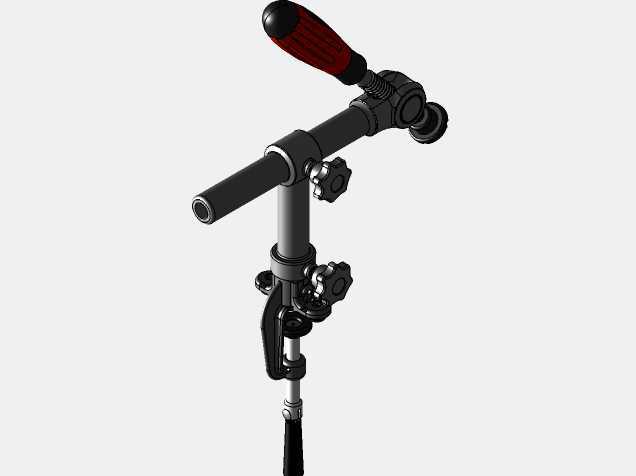

　　这款夹钳的整体结构分为三个核心功能段，最下方是工作台夹持固定段，采用C型夹座配合压紧螺杆的结构，夹座的开口尺寸适配常规工作台的台板厚度范围，安装时只需要将C型开口卡在台板边缘，旋动底部的压紧手轮，就能让夹座顶部的防滑胶垫与台板下表面紧密贴合，整个固定过程不需要额外打孔，不会破坏工作台原有结构，拆装移位都十分方便，适合需要灵活调整工位布局的车间场景。中间段是角度调节与支撑臂结构，支撑臂采用空心金属圆管制作，在保证整体结构刚性的同时控制了整体重量，臂长设置覆盖了工位上操作人员手部的常规活动范围，不需要作业人员过度前倾或者抬臂就能完成操作。支撑臂上设置了两处带星形旋钮的锁紧关节，一处靠近底部夹座，用来调整支撑臂的水平旋转角度与俯仰角度，另一处靠近末端夹持头，用来微调夹头的朝向，两个关节都采用齿面啮合加旋钮压紧的锁紧结构，调整角度时只需要逆时针旋松星形旋钮，就能将关节调整到需要的角度，顺时针旋紧后齿面完全咬合，不会在夹持受力时出现角度滑移，可调节的角度范围覆盖了水平到垂直向下的全作业区间，能适配不同高度、不同操作习惯的作业需求。

　　末端的螺丝夹持头采用弹簧顶推式结构，夹头内部设置了适配不同规格螺丝头的卡槽，配合弹簧的预紧力，可以将螺丝稳定卡在夹头内，不会在螺丝批接触时出现掉落、歪斜的情况，当螺丝被旋入工件后，夹头会在弹簧的作用下自动回退，不会干涉螺丝的完全锁入。夹头的连接部位同样设置了小角度微调结构，可以配合支撑臂的主关节实现更精准的角度对位，哪怕是沉孔内的螺丝锁付，也能将螺丝调整到与孔位完全同轴的位置，避免斜向锁付造成的螺纹滑牙、工件孔位损伤问题。

　　从设计思路上看，这款夹钳没有采用复杂的气动或者电动结构，全部采用纯机械结构实现功能，一方面降低了设备本身的故障概率，在车间多粉尘、多油污的环境下也能长期稳定使用，日常维护只需要定期在关节转动部位、螺杆部位涂抹少量润滑脂即可，不需要复杂的保养流程；另一方面纯机械结构不需要外接气源、电源，部署时没有管线束缚，工位调整时可以随时拆卸移动，使用灵活性更高。结构设计上所有的操作旋钮都采用大尺寸星形结构，操作人员佩戴劳保手套也能轻松旋动，不需要额外使用扳手等工具，调节效率更高。所有与工件、螺丝接触的部位都做了圆角钝化处理，不会刮伤工件表面或者螺丝镀层，夹持螺丝的卡槽边缘做了倒角处理，放入螺丝时不需要刻意对位就能顺利卡入。

　　在安装边界上，底部C型夹的最大开口尺寸适配20到60毫米厚度的台板，不管是实木工作台、钢板工作台还是复合板工作台都能稳定固定，支撑臂展开后末端夹头的最大水平延伸距离控制在350毫米以内，这个长度既保证了足够的操作范围，也避免了臂长过长导致的夹持刚性下降，在夹持常规M3到M8规格的螺丝时，末端的晃动量控制在0.2毫米以内，完全满足精密锁付的精度要求。整体结构的外露金属部件都做了发黑防锈处理，在车间潮湿环境下也不容易出现锈蚀，手柄部位包胶处理，握持调节时手感舒适，不会出现冰手、打滑的问题。

　　实际使用中，这款夹钳除了用来夹持螺丝完成锁付作业外，还可以更换末端的夹持头，用来夹持小型工件、焊锡丝、热风枪等小型工具，拓展成为通用的工位辅助夹持支架，适配更多不同类型的作业需求，比如在电路板焊接作业中，可以将夹头更换为鳄鱼夹结构，用来固定电路板或者小型电子元件，解放操作人员的双手完成精细焊接作业；在小型零件打磨作业中，也可以用来固定待打磨的小零件，避免手持零件打磨时出现的工伤风险。整个结构的连接部位都采用标准紧固件连接，易损部件都可以单独拆卸更换，长期使用后如果出现弹簧失效、旋钮磨损的情况，不需要更换整个夹钳，只需要更换对应配件就能恢复使用，大幅降低了长期使用成本。
