工艺设备配套高度可调枢轴带轮支撑结构

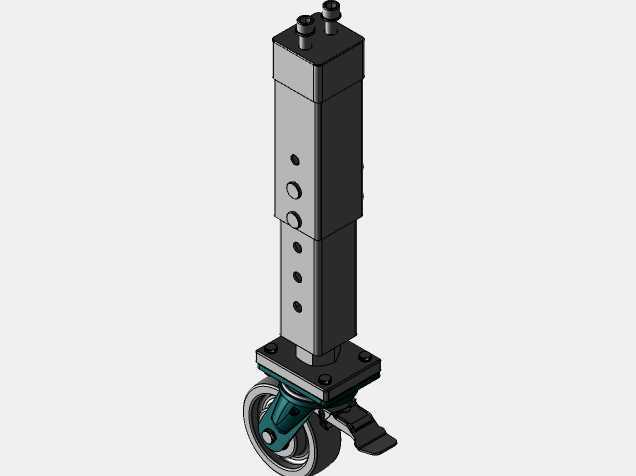

　　在非标工艺设备的现场布局与调试场景中，支撑脚轮组件的适配性往往直接决定设备转场效率与工位固定后的作业稳定性，这款带枢轴调节功能的支撑轮结构，正是针对中小型工艺设备频繁移位、工位调平的实际需求设计的。不同于普通固定脚轮仅能实现移动功能的结构，这款支撑件将高度调节枢轴与带刹车脚轮集成在同一安装基座上，安装法兰采用标准方形四孔布局，孔位间距适配多数中小型工艺设备的底部安装梁尺寸，安装面做了铣平处理，能保证与设备底梁的贴合度，避免安装后出现应力集中导致的支撑变形。

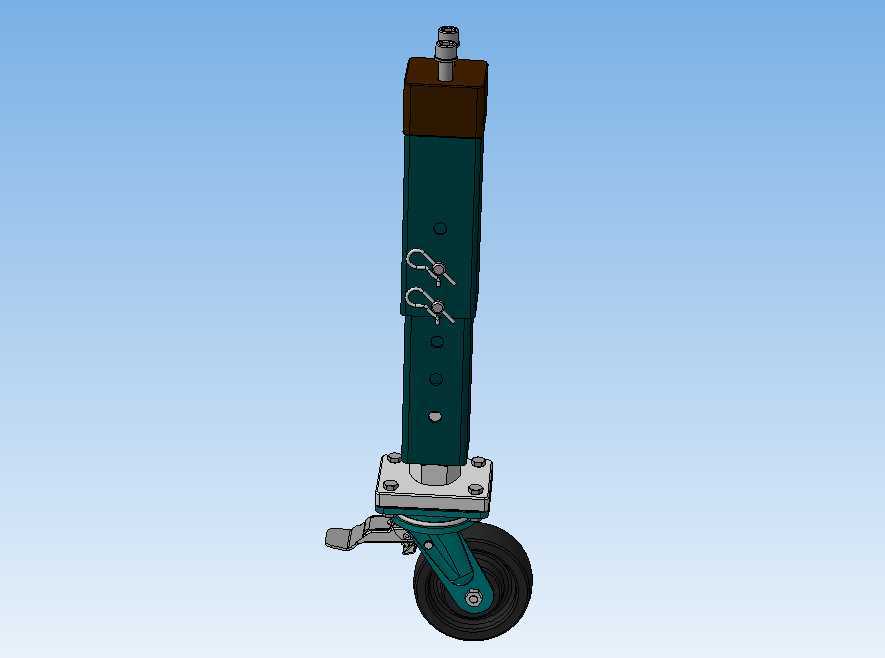

　　从功能实现逻辑来看，柱形主体内部的枢轴调节结构采用多档位锁止设计，柱身外露的两个快锁插销可对应不同的调节孔位，不需要额外工具就能快速完成高度档位切换，调节行程覆盖常规工艺设备的地面适配需求，不管是车间地面存在轻微高度差，还是不同工位对接需要调整设备整体水平高度，都能通过单柱独立调节完成调平，不需要在支脚下方额外垫塞调整垫片。柱体顶部的调节端预留了微调螺纹副，在插销完成粗档位定位后，还能通过顶部的螺纹结构进行毫米级的高度微调，保证设备台面的水平度满足精密工艺作业的要求，这一点在涉及装配、检测类的工艺设备上尤为实用，能避免因设备倾斜导致的工件定位偏差、检测数据失准问题。

　　底部的脚轮组件采用带刹车的万向轮结构，轮体采用耐磨聚氨酯材质，在车间环氧地坪、水泥地面上移动时不会产生明显划痕，滚动阻力小，单人就能推动整台设备完成工位转移，刹车踏板踩下后可同时锁止轮体转动与万向转向，保证设备在作业状态下不会出现意外移位。柱体与脚轮的连接部位设置了回转间隙补偿结构，长期使用后不会出现轮体晃动、枢轴窜动的问题，结构件的壁厚选型充分考虑了承重需求，单支支撑的额定承重可覆盖多数中小型工艺设备的单支点载荷要求，四支配套使用时能满足总重范围内的设备稳定支撑。

　　设计过程中充分考虑了现场使用的维护便利性，所有外露的锁止件都采用标准快拆结构，不需要专用工具就能完成部件更换，柱体表面做了防腐喷塑处理，能适应车间内存在少量切削液、油污的作业环境，不会轻易出现锈蚀卡滞的问题。安装边界上，法兰安装面到柱体顶部的最小尺寸、最大调节高度都做了明确的尺寸约束，建模时所有配合面都预留了合理的安装公差，枢轴滑动面的配合公差选用间隙配合，保证调节时滑动顺畅不会出现卡涩，同时又不会因间隙过大导致支撑晃动。在实际选型应用中，这类支撑结构多用于小型装配工作台、移动式检测工装、轻型输送接驳台等需要频繁移位又需要保证作业稳定性的工艺设备上，相比传统的固定支脚加单独脚轮的分体式设计，集成式结构减少了设备底部的安装空间占用，不需要在设备底梁上分别设计支脚安装位与脚轮安装位，能简化设备底部的结构设计，减少加工与装配的工作量。

　　从结构建模的细节来看，柱身上的调节孔位采用等间距排布，每个孔位都做了倒角处理，方便插销快速插入，插销自带弹簧复位结构，拔出后自动回弹锁止，不会在设备移动过程中因震动自行脱出。顶部的微调螺纹采用梯形螺纹，相比普通三角螺纹拥有更好的承重能力与自锁性能，调节到位后不需要额外锁母就能保持高度稳定，不会因设备长期承重出现螺纹滑牙、高度下沉的问题。脚轮的安装支架采用加厚钢板冲压成型，转向轴承选用密封型深沟球轴承，能阻挡车间内的粉尘、碎屑进入轴承内部，延长轮组的使用寿命，减少日常维护的频次。
