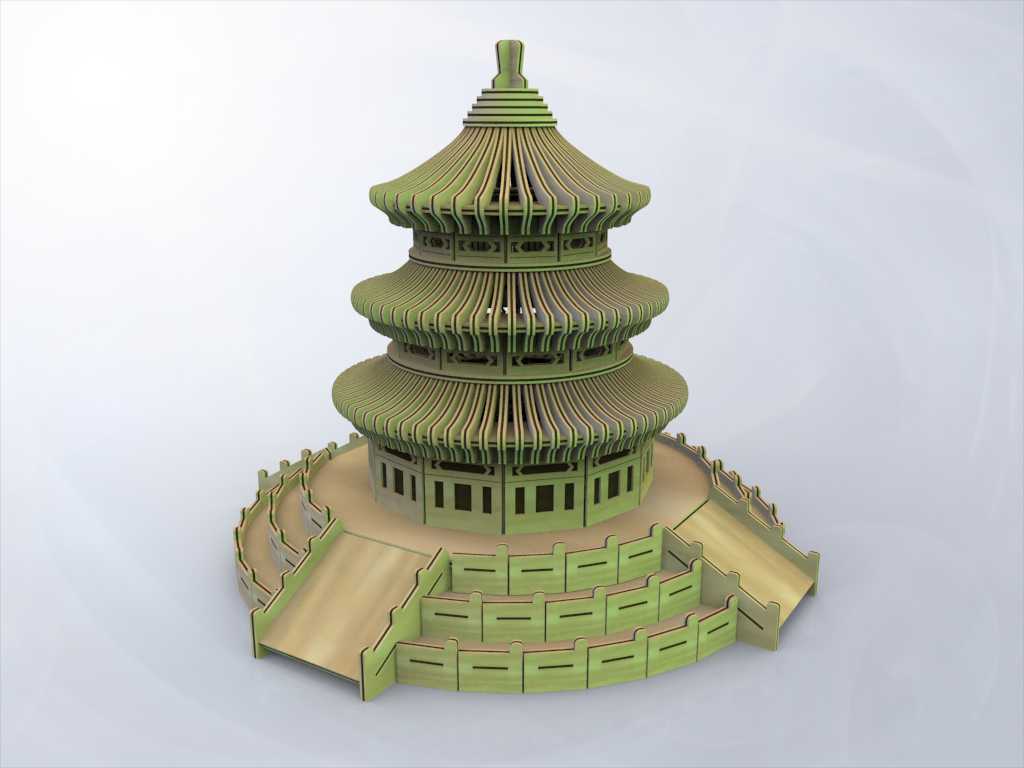

榫卯拼接天坛古建筑木质拼装结构

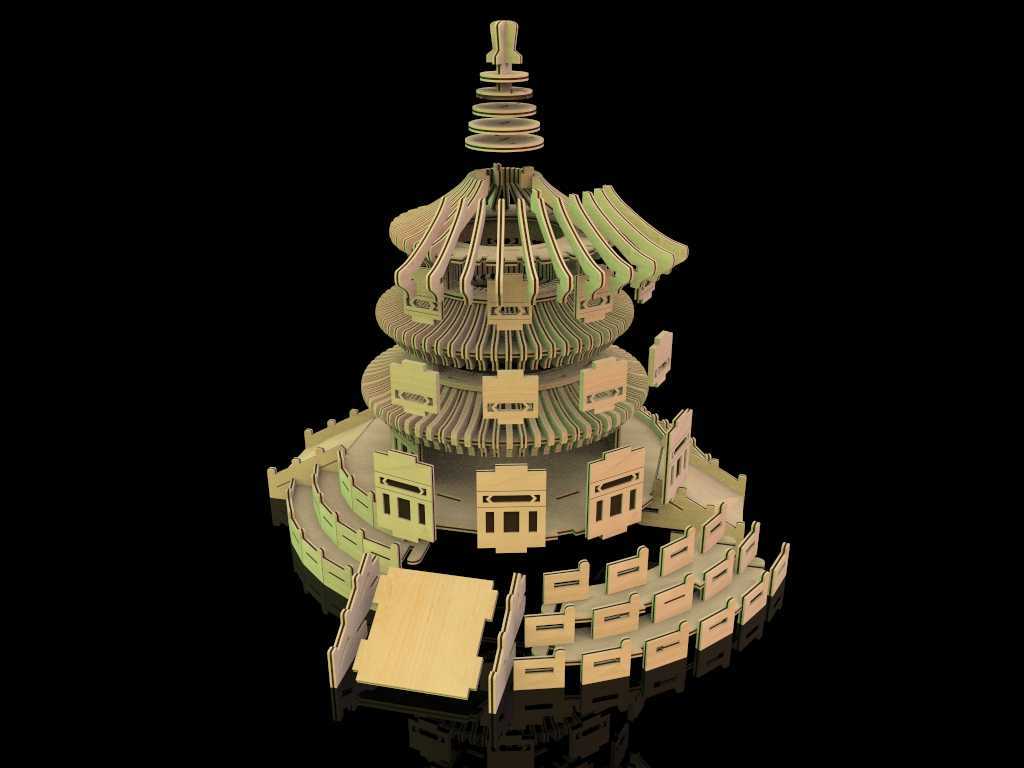

　　该木质拼装结构以天坛祈年殿为原型做等比例缩放设计，整体采用多层重檐攒尖的经典形制，所有构件均通过平板板材切割后拼接成型，无需额外粘接辅助即可完成组装，适配文创教具、桌面摆件、手工拼装体验等多个场景。从结构设计逻辑来看，整体遵循从下到上的装配层级，最底部为环绕式台基结构，台基边缘设置围栏与台阶造型，所有围栏构件均采用卡槽式拼接，每段围栏通过预设的凹凸榫位与台基面板卡接，台阶部分做分层踏步造型，踏步板与侧支撑板通过插槽定位，装配后无明显松动间隙，台基整体作为上部建筑的承载基础，平面度公差控制在0.2mm以内，保证上层结构装配后不会出现倾斜偏移。台基上方为建筑主体的首层檐廊部分，廊柱采用等距圆周排布，每根廊柱上下端分别设置定位插舌，

　　与下层台基、上层檐梁的预留插孔精准配合，廊柱之间的额枋构件做镂空花格造型，既还原古建筑的装饰细节，也通过镂空结构减少板材用料，同时降低整体拼装完成后的自重。首层檐顶采用放射状椽子排布设计，每片椽子构件从檐心位置向外辐射，椽子之间通过侧边的卡槽互相咬合，檐口位置做微微上翘的起翘造型，完全贴合古建屋面的曲线特征，檐顶表层的瓦垄造型通过板材层叠拼接实现，无需额外曲面加工即可呈现出流畅的屋面弧度。二层与三层檐顶的结构逻辑与首层保持一致，但直径逐层收分，每层檐顶的收分比例严格参照真实古建的形制比例，避免出现比例失调的视觉问题，最顶部的攒尖宝顶采用分段拼接结构，从下层的圆形基座逐步向上收窄至顶端的宝珠造型，所有分段构件均通过中心定位柱串联，

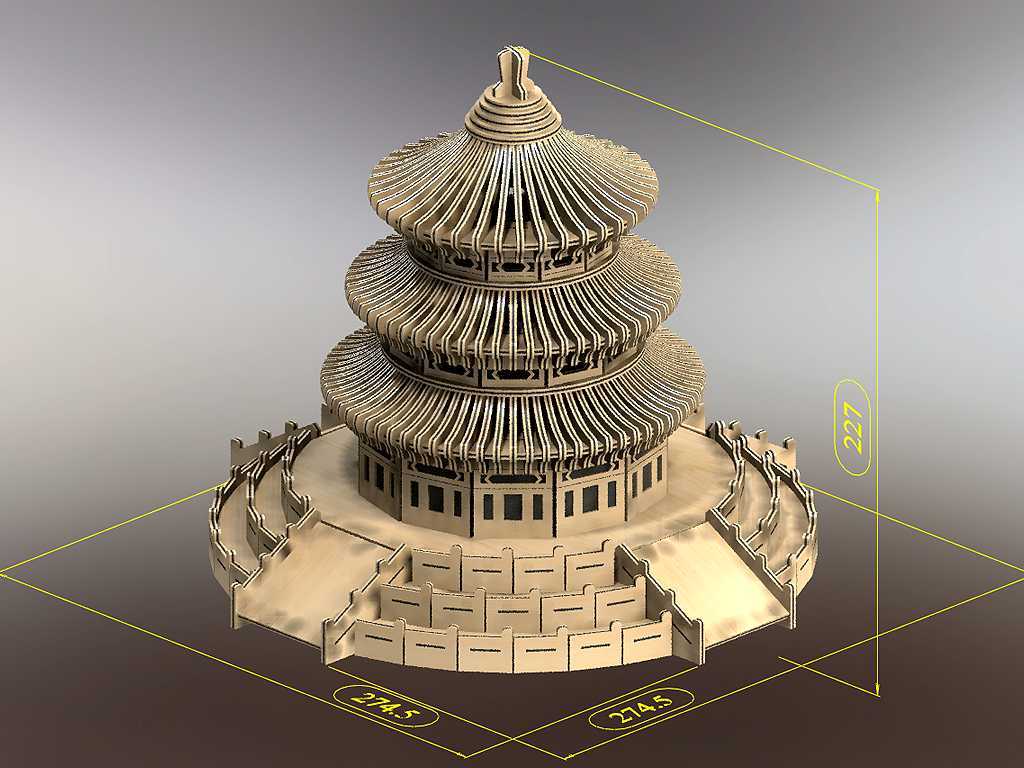

　　保证宝顶整体的同轴度，装配后不会出现偏心歪斜的问题。从安装边界来看，整体拼装完成后的最大外轮廓直径控制在300mm以内，总高度控制在280mm左右，适配常规桌面摆放的空间需求，所有板材构件的切割公差控制在0.1mm以内，保证拼接时的插拔力度适中，既不会出现过松脱落的问题，也不会因为公差过紧导致拼装时构件损坏。在实际应用层面，该结构可作为青少年古建文化科普的实操教具，通过亲手拼装的过程理解传统古建的榫卯逻辑与形制特征，也可作为文创摆件放置于办公、家居场景做装饰使用，同时也可作为木质拼图类产品的结构设计参考，其分层卡接的设计思路可复用在其他古建造型、地标建筑造型的拼装产品开发中。设计过程中针对拼装顺序做了防呆优化，不同装配层级的构件设置了差异化的卡槽尺寸，避免出现错装漏装的问题，所有外露边缘均做倒圆角处理，避免拼装过程中出现毛刺划手的问题，整体结构无细小易脱落构件，适配全年龄段的拼装体验需求。
