四缸摆动盘式动力转换机构结构设计

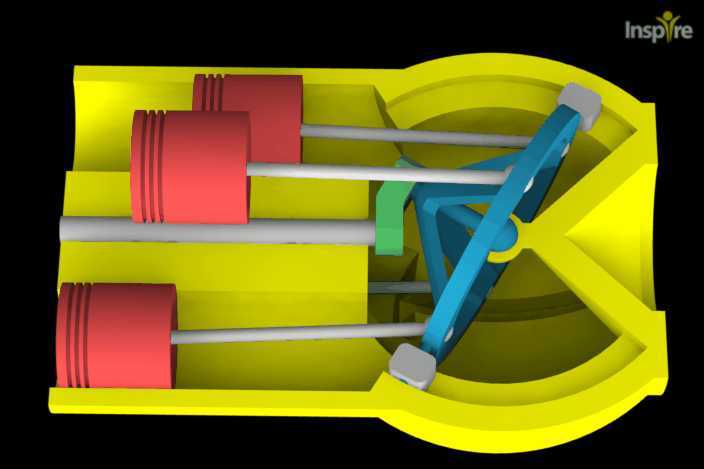

　　这套四缸摆动盘机构核心是将多个气缸的直线往复运动，通过中间的摆动斜盘构件转换为定轴摆动输出，属于典型的空间连杆传动结构，在小型气动动力单元、紧凑式流体动力转换设备、教学演示实验台架上都有对应的应用场景。从结构布局来看，四个气缸沿壳体周向等角度排布，缸体轴线全部平行于壳体中心轴线，活塞端部通过球头铰接件与摆动盘的端面凸台连接，这种铰接设计可以补偿摆动盘摆动过程中产生的角度偏移，避免活塞杆出现卡滞、别劲的问题，相比传统的曲柄连杆多缸结构，这种布局的轴向尺寸可以压缩30%左右，径向尺寸也能控制在更小的范围内，适合安装空间局促、对设备轴向长度有严格限制的工况。

　　设计过程中首先要确定的是摆动盘的摆角范围，这个参数直接决定了单个活塞的有效行程，摆角过大会导致活塞侧向力激增，加快缸壁与活塞密封件的磨损速度，摆角过小则会降低动力转换效率，让输出扭矩达不到设计要求，这套结构的摆角控制在15度到20度区间，兼顾了行程长度与受力状态的平衡。壳体采用一体化的腔型结构，既作为四个气缸的安装基体，也为摆动盘的中心转轴提供支撑定位，中心转轴的支撑位设计在摆动盘的几何中心位置，采用双支点支撑结构，抵消活塞往复运动带来的径向交变载荷，避免转轴出现单侧受力变形的问题。

　　从安装边界来看，壳体的安装法兰面设计在输入端的端侧，法兰上的安装孔位沿周向均匀分布，适配标准的气动回路安装接口，不需要额外设计转接板就可以直接固定在设备基座上。活塞与缸体之间采用常规的密封圈密封结构，因为是气动应用场景，密封件的选型适配0.4-0.8MPa的常规工作气压，不需要额外的高压密封结构。摆动盘与活塞杆连接的球头位置设计有储油槽，可以填充润滑脂降低铰接点的磨损，延长机构的维护周期。

　　实际应用中，这套机构可以作为小型气动摆动马达的核心结构，相比齿轮式气动马达，它的低速输出扭矩更大，启动时没有卡顿死点，四个气缸交替进排气的过程中，摆动盘的受力始终处于平衡状态，输出的扭矩波动更小，适合用于需要平稳摆动输出的工位，比如自动化生产线的翻转工位、小型阀门的驱动机构、教学用气动实验台的演示模块。设计时需要注意的是，四个气缸的进排气相位需要和摆动盘的摆角位置精准匹配，当某一个活塞运行到行程端点时，对应的气路要完成切换，避免活塞撞缸，同时相邻气缸的进排气时序要有一定的重叠角度，保证输出扭矩的连续性，不会出现动力断档的问题。

　　结构的受力传递路径非常清晰，气缸内的气压推动活塞做直线运动，活塞的推力通过球头铰接传递到摆动盘端面，由于摆动盘与中心轴线存在固定倾角，轴向的推力会分解出垂直于摆动盘端面的切向分力，这个分力驱动摆动盘绕中心支撑轴做定轴摆动，最终通过中心轴输出扭矩。相比传统的轴向柱塞泵的斜盘结构，这套机构的摆动盘是做定角度摆动而非连续旋转，所以不需要设计复杂的配流盘结构，气路可以通过壳体上的气道直接连通到各个气缸，结构复杂度更低，加工难度也更小，普通的数控铣削设备就可以完成壳体、摆动盘这些核心零件的加工，不需要高精度的五轴加工设备，制造成本更有优势。

　　在零件的公差配合选择上，活塞与缸壁之间采用间隙配合，间隙值控制在0.02-0.04mm之间，既保证活塞可以顺畅往复运动，又不会因为间隙过大导致气压泄漏。中心转轴与摆动盘的中心孔采用过渡配合，通过平键传递扭矩，转轴与壳体上的支撑轴承孔采用过盈配合，保证支撑刚度。球头与球窝的配合面需要做研磨处理，表面粗糙度达到Ra0.8以下，降低铰接点的摩擦阻力，减少运动过程中的能量损耗。另外，壳体的内腔设计有足够的避让空间，保证摆动盘在最大摆角位置时，不会和壳体内壁发生运动干涉，四个活塞的运动行程也做了限位设计，活塞运行到最大伸出位置时，活塞端面不会碰到缸体的端盖，运行到缩回位置时，也不会和摆动盘的安装凸台发生碰撞。
