伦敦塔桥木质拼装立体结构模型

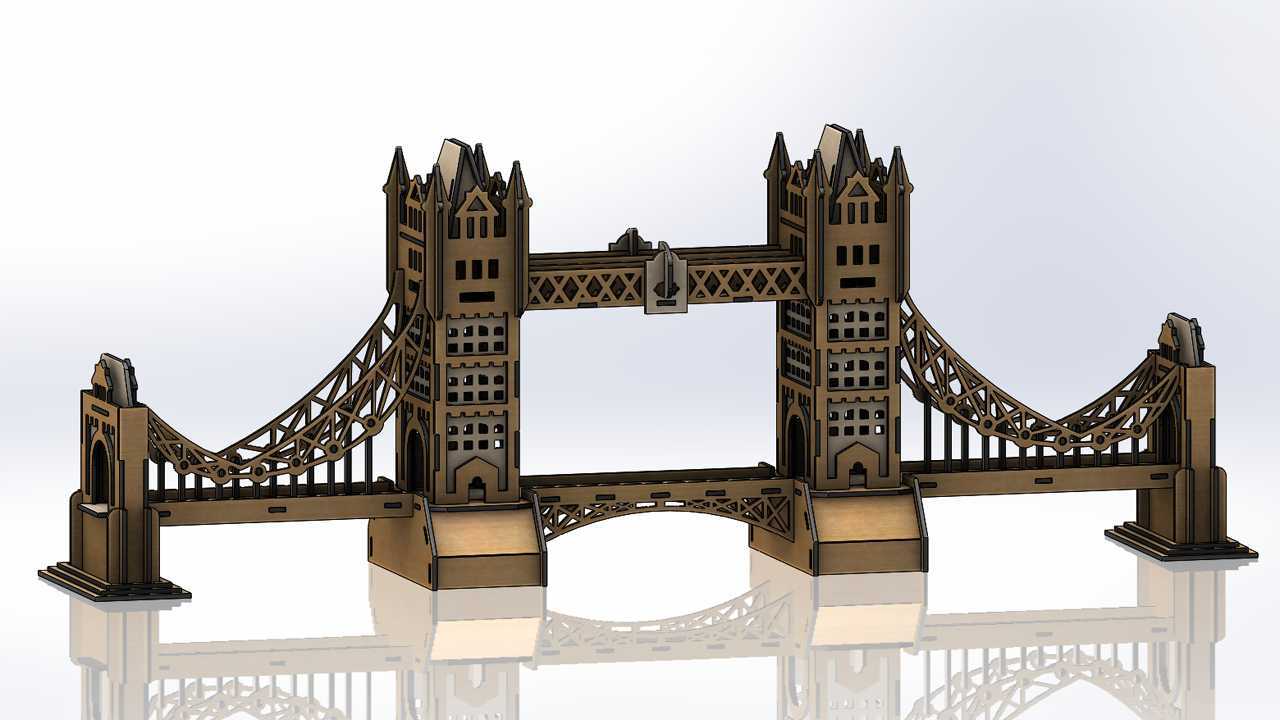

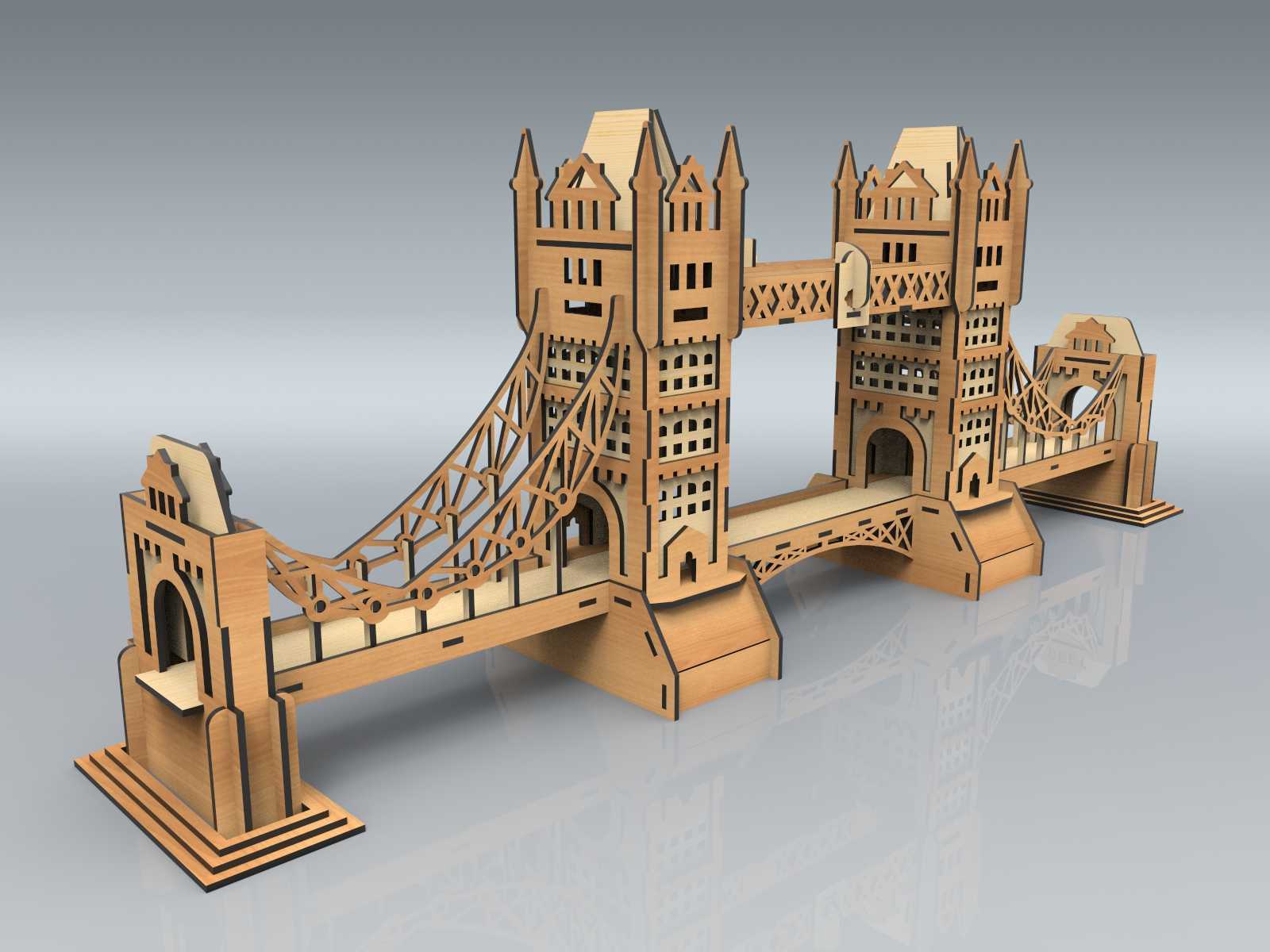

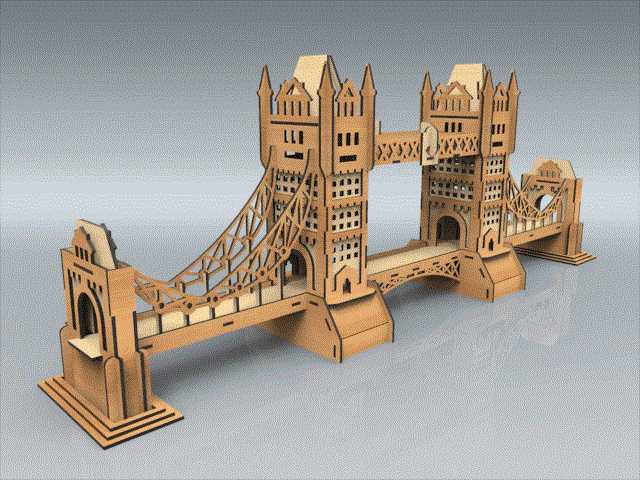

　　该模型以伦敦塔桥为原型做等比例缩放设计，整体采用层压木质板材作为加工基材，所有拼接部位均采用无胶卡扣式榫卯结构，无需额外粘接剂即可完成整体装配，适配手工拼装、文创展示、教学演示等多类场景。从结构设计逻辑来看，模型完整还原了原型桥的双塔楼、悬索拉筋、开合桥面、桥头堡四个核心结构单元，塔楼部分做了分层镂空处理，每层的窗洞、城垛造型都通过激光切割一次成型，边缘无毛刺残留，拼装时不需要额外做修边处理。悬索部分采用同材质薄板裁切的仿钢索造型，通过塔楼预设的卡槽嵌入固定，既还原了悬索桥的视觉特征，也能对两侧桥面起到结构加强作用，避免长跨度桥面出现下挠变形。开合桥面段做了可活动铰接设计，铰接轴与桥体为同材质一体裁切，转动阻尼适中，

　　既可以保持水平通行状态，也能向上翻起模拟原型桥的通航开合动作，还原真实桥梁的功能特性。从安装边界来看，模型拼装完成后整体长度控制在420mm左右，双塔最高处距安装基准面高度为180mm，桥面宽度为75mm，整体占用桌面展示空间不足0.1平方米，适配普通书桌、展示架的摆放尺寸，不需要额外预留过大的安装空间。所有拼装零件都在整版板材上做了预裁切，零件与板材连接点仅留0.3mm的微连接位，用手即可轻松取下零件，不需要借助额外的剪切工具，拼装过程中各零件的配合公差控制在0.1mm以内，卡扣卡入后无松动、错位问题，拼装完成后整体结构稳定性充足，正常挪动不会出现散架情况。在实际应用层面，该模型既可以作为青少年建筑科普的教学用具，

　　帮助学习者理解桁架桥、悬索桥的基础受力结构，也可以作为文创摆件用于家居、办公场景的装饰，同时也能作为木质拼图类产品的结构设计参考，其卡扣式的拼接设计逻辑可以复用在其他同类型拼装模型的开发中。设计过程中针对木质材料的受力特性做了多处结构优化，比如塔楼底部做了三层叠压的加宽基座，降低整体重心，避免摆放时出现倾翻；桥面内部加设了隐形的加强筋结构，在不增加外观厚度的前提下提升桥面的抗弯折能力；所有棱角位置都做了0.5mm的圆角处理，避免拼装过程中划伤手部。模型的外观细节还原度较高，塔楼表面的砖石纹理通过浅雕刻线呈现，没有额外的印刷涂层，保留了木质材料本身的质感，用户也可以根据自身需求自行做涂色、做旧处理，拓展个性化改造空间。从结构受力角度验证，整体拼装完成后，桥面可承受不超过500g的均布载荷，满足日常摆放小物件的展示需求，塔楼部分可承受水平方向10N的推力不出现倾覆，符合桌面摆件的稳定性要求。
