切比雪夫步进式连杆传动机构

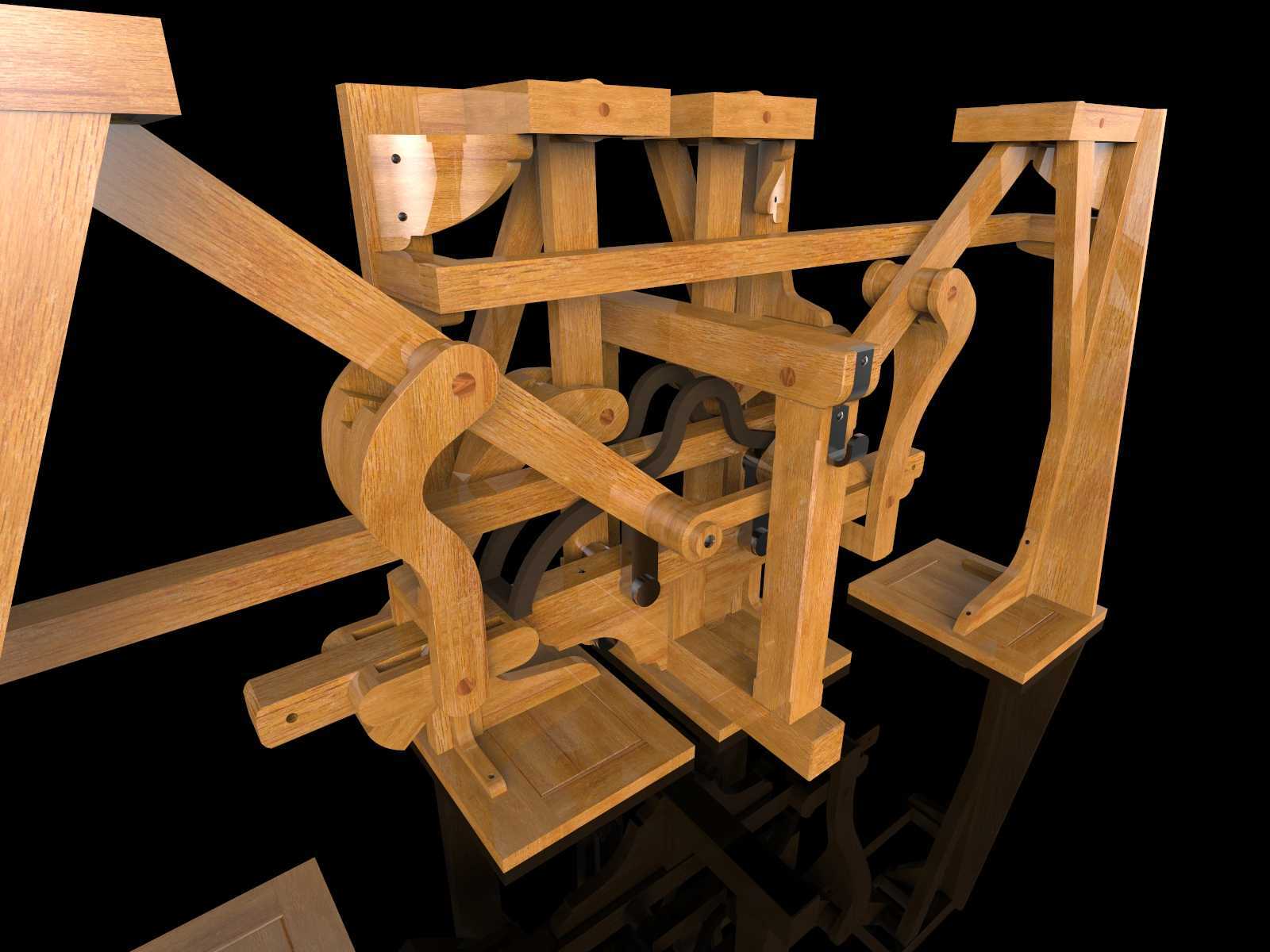

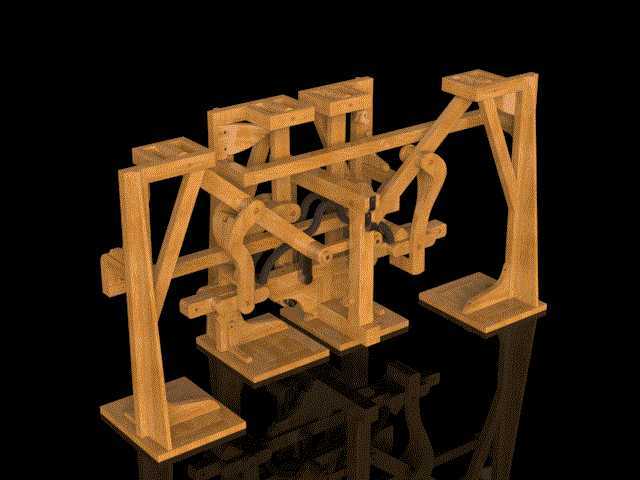

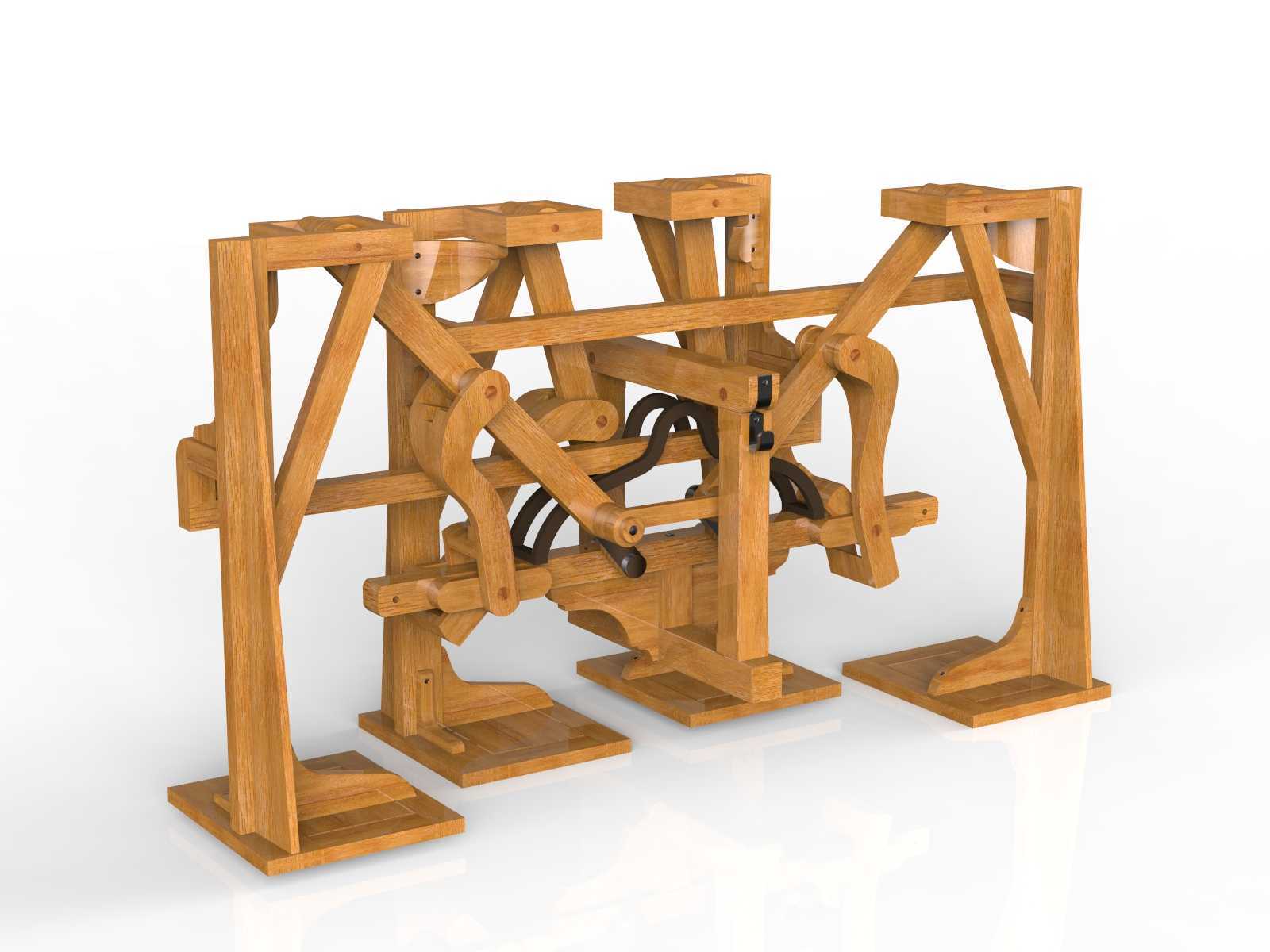

　　这套连杆传动结构的核心价值，在于通过纯低副铰接的刚性构件组合，实现连续旋转输入到近似直线步进输出的运动转换，整套机构全部采用转动副连接，没有高副接触带来的磨损快、润滑要求高的问题，在教学演示、简易输送工位、低速往复执行场景中有着很强的适配性。从安装边界来看，整套机构采用分体式落地支撑结构，四个带方形底座的立式支架作为承载主体，底座平面与安装台面完全贴合，不需要额外制作复杂的安装基座，只需要通过底座预留的沉孔用螺栓紧固即可完成固定，支架之间的横向跨距、纵向进深都可以根据实际输出行程需求做等比例缩放，不会改变核心的运动轨迹特性。

　　设计思路上完全遵循切比雪夫连杆组的运动学计算逻辑，核心的四杆组作为运动转换的核心单元，输入曲柄做整周连续旋转时，通过中间连杆的耦合传动，带动末端的执行构件做近似直线的步进往复，运动过程中没有死点位置，不需要额外添加飞轮储能结构就能保证连续运转，整套构件的铰接点全部采用同轴销轴连接，销轴与构件孔位之间采用间隙配合，既保证转动灵活，又能控制横向窜动间隙在合理范围内，避免运动过程中出现卡滞或轨迹偏移。

　　实际应用场景中，这类机构常被用在低速轻载的步进送料工位，比如小型零件的分拣输送线、教学演示用的机械原理展品、简易工艺品的动作驱动结构，相比齿轮齿条、凸轮传动的直线运动结构，这套连杆机构的加工难度极低，所有构件都可以采用板材切割加工，不需要高精度的齿形加工或凸轮轮廓铣削，普通的木工、塑料板材甚至3D打印件都能满足使用要求，维护成本极低，只需要定期在铰接点加注润滑脂就能长期稳定运行。

　　功能特性层面，这套机构的运动输出特性非常稳定，输入转速恒定的情况下，末端执行件的直线段运动速度波动极小，在近似直线的行程段内，垂直于运动方向的偏移量可以控制在总行程的千分之五以内，完全能满足轻载工位的直线输送需求，而且整套机构的传动可逆，既可以通过曲柄旋转带动末端直线步进，也可以通过拉动末端直线运动带动曲柄旋转，在一些需要手动调整位置的工位上，这个特性能大幅降低操作难度。

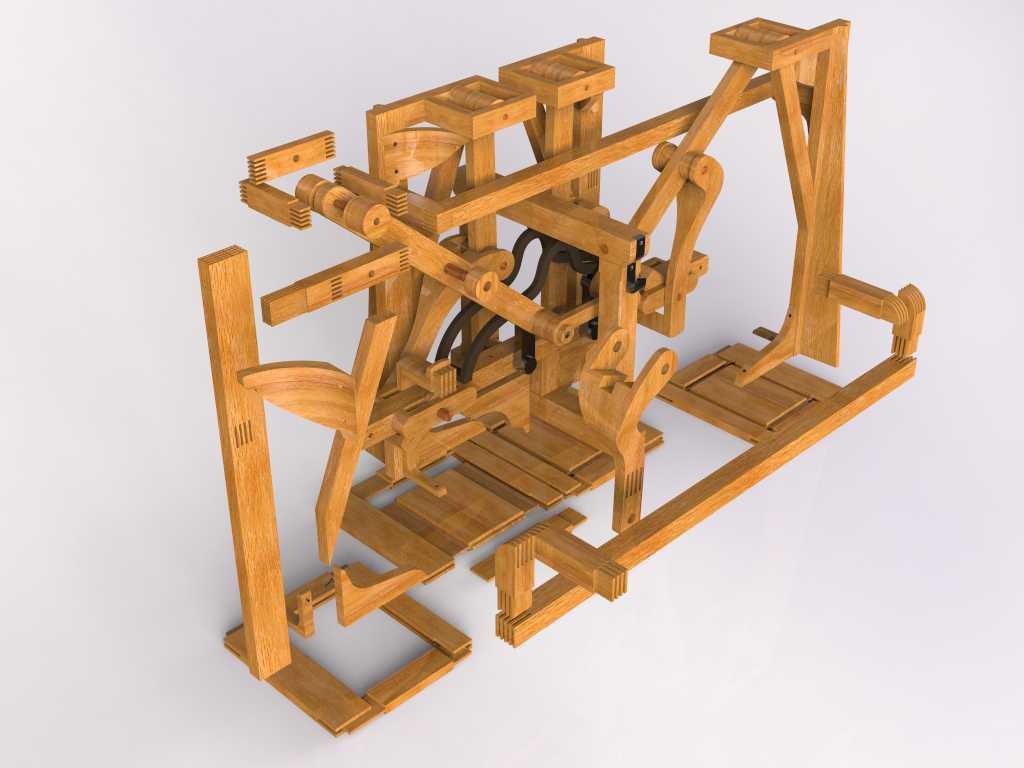

　　从结构布局来看，整套机构采用对称式的框架设计，两侧的立式支架通过横向的连接杆件连接成刚性整体，抗侧向倾覆的能力很强，即使在输入转速出现小幅波动的情况下，整体框架也不会出现明显的晃动，核心传动的连杆组全部布置在框架内部，没有外露的突出构件，运行过程中的安全性更高，不会出现衣物、杂物卷入传动结构的风险。构件的截面尺寸设计也遵循等强度原则，受力较大的主支撑杆件采用更大的截面尺寸，传动连杆根据受力大小匹配对应截面，在保证整体结构刚度的前提下，尽可能降低整体重量，减少运动过程中的惯性冲击。

　　在做三维建模的时候，需要特别注意各个铰接点的同轴度约束，尤其是多根连杆共用同一铰接销轴的位置，必须保证所有构件的孔位轴线完全重合，否则装配后会出现运动卡滞，甚至无法装配的问题；另外连杆的长度尺寸必须严格按照运动学计算的比例来设置，一旦某根连杆的长度偏差超过允许范围，末端的运动轨迹就会出现明显变形，失去近似直线步进的特性。安装调试的时候，需要先手动盘动输入曲柄，检查整个运动行程内有没有干涉点，确认所有铰接点转动灵活之后，再接动力输入，初始运行阶段要低速磨合，观察各个铰接点的温升情况，如果出现局部温升过高，要及时调整对应孔位的配合间隙，避免出现磨损抱死的问题。
