NOGA可调式三臂万向铰接支架结构

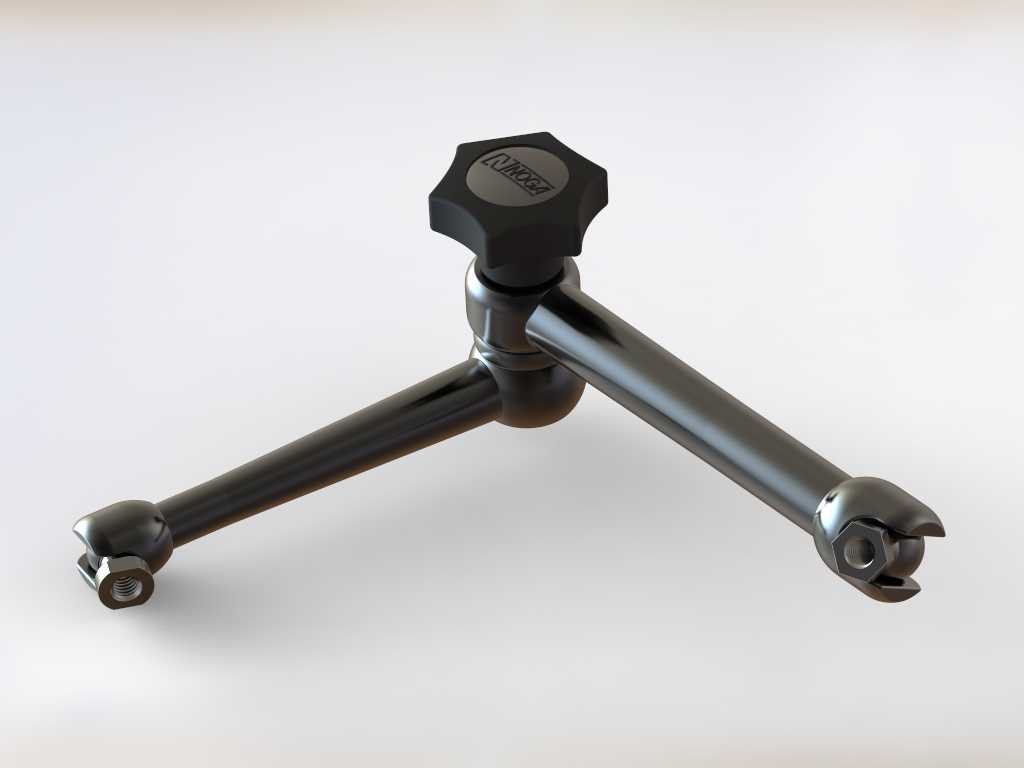

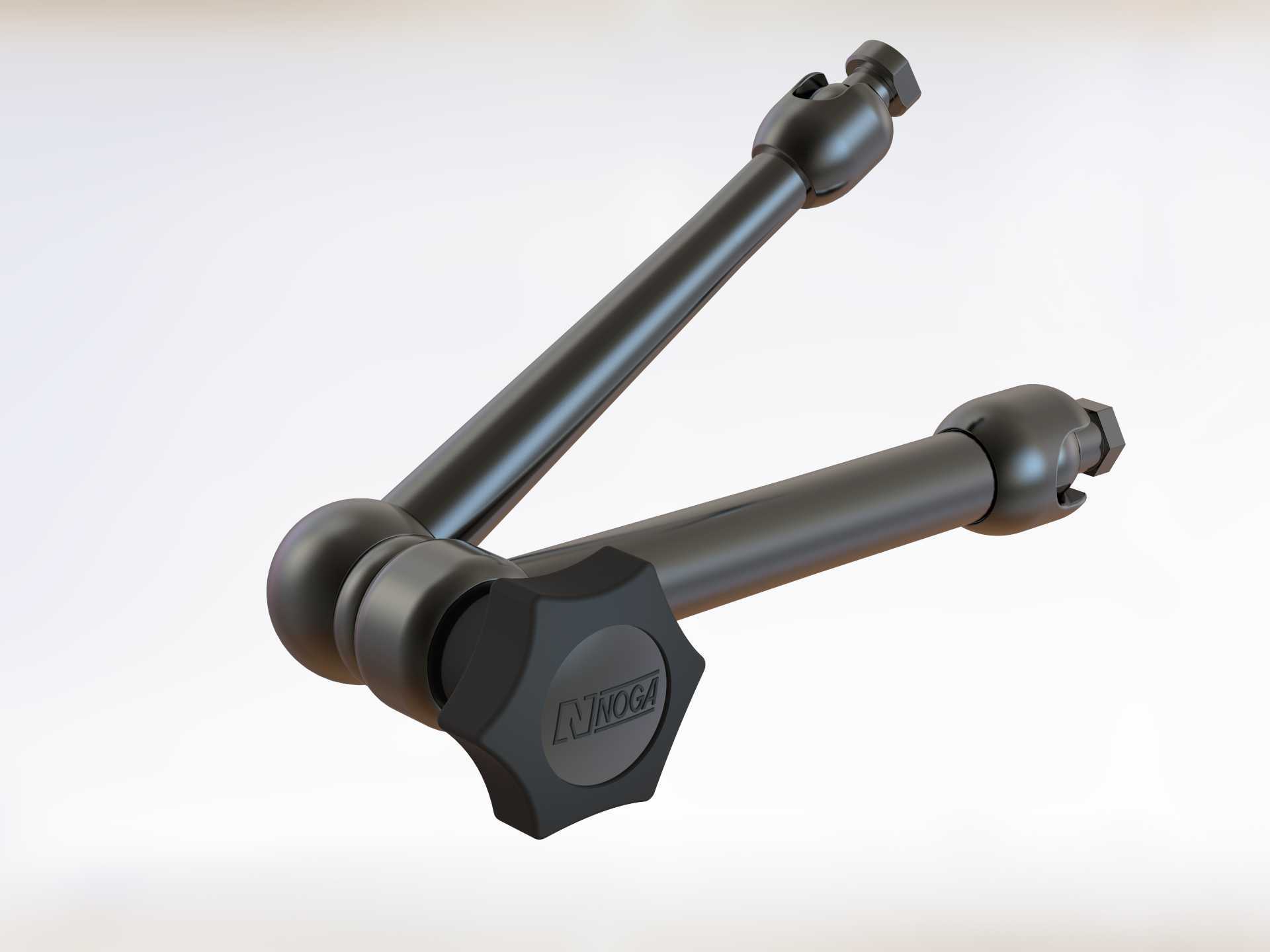

　　这款三臂铰接式可调支架，是工业现场定位夹持类工装里的典型结构，日常在机加工检测工位、自动化设备辅助定位、实验室测量装夹场景中出镜率极高。从结构逻辑来看，顶部的星形旋钮是整套机构的锁紧核心，旋钮内部集成了锥面涨紧锁紧结构，当顺时针旋紧旋钮时，中心拉杆带动三个铰接关节处的涨紧套同步施压，可同时锁定三根支臂的空间角度，无需逐个关节锁紧，单步操作即可完成整套支架的姿态固定，这也是这类支架在现场操作中效率远高于普通多节支架的核心设计点。三根支臂采用等长对称布局，单根支臂的有效伸展长度可覆盖常规工位150-200mm的调节范围，支臂主体采用高强度合金钢冷锻成型，表面做硬质阳极氧化处理，耐磨性能可满足车间频繁调整姿态的使用需求，

　　支臂内部走中心锁紧拉杆，避免了外置锁紧结构容易被切屑、切削液卡滞的问题。支臂末端的球头铰接结构，可实现末端夹持端±45°的锥面角度调节，配合支臂自身的转动自由度，整套支架的末端工作点可覆盖以中心基座为圆心、支臂长度为半径的整个半球形空间，完全覆盖常规检测、定位场景的姿态调整需求。末端的夹头采用开口式弹性夹结构，标配M6标准安装螺纹孔，可直接适配百分表、传感器、小型喷管、视觉相机等常见工业小部件的装夹，夹头开口处的锁紧螺钉可适配直径3-12mm的圆柱柄装夹对象，无需额外转换接头。中心基座底部预留标准安装接口，可通过磁力座、螺栓压板、T型槽滑块等方式固定在机床工作台、设备机架、检测平台上，安装边界的适配性极强，

　　不管是铸铁平台的T型槽安装，还是设备护板的平面吸附，或是异形机架的螺栓固定，都能快速完成基座固定。从实际使用场景来看，在数控车床加工工位，这类支架常搭配百分表做工件装夹后的圆跳动检测，调整好姿态后一次锁紧即可保持测量位置稳定，不会因为机床振动出现关节松脱；在自动化点胶、焊接工位，这类支架可用来固定冷却气管、送丝嘴、检测传感器，频繁调整姿态后锁紧无虚位，长期使用关节磨损量极小；在实验室光学检测场景，该结构也可用来固定小型光源、激光指示器，微调角度时的阻尼感均匀，不会出现窜动。设计这类支架时，核心要把控三个关键点：一是关节处的摩擦副材料匹配，要保证锁紧时无滑移，松开时转动顺滑无卡滞，通常会在关节接触面镶嵌铜基耐磨衬套，

　　避免金属直接咬合磨损；二是中心拉杆的强度冗余，要保证锁紧时拉杆的拉力足够让三个关节同时锁死，不会出现某个关节锁不紧的情况，通常拉杆会采用高强度合金结构钢，热处理后硬度达到HRC40-45；三是支臂的刚性控制，在保证伸展长度的前提下，支臂截面采用椭圆形空心结构，相比同重量的圆管结构抗扭刚性提升30%以上，避免支架伸到最长位置时出现下垂抖动。另外，顶部星形旋钮的尺寸设计也符合人机工程，旋钮直径设置为35mm，操作者戴劳保手套也能轻松施力锁紧，旋钮表面的防滑槽深度1.5mm，沾了切削液或油污也不会打滑。整套结构没有多余的冗余零件，所有铰接点的密封都采用内置O型圈，可阻挡车间里的粉尘、切屑进入关节内部，日常维护只需定期在关节处滴少量润滑油即可，无需拆解保养，非常适合工业现场的复杂使用环境。
