公共区域无障碍轮椅通行立体标识结构

　　日常做公共配套设施的结构设计时，这类无障碍通行标识的立体款是很常见的需求，和平面印刷的标识不同，立体标识需要考虑安装后的可视角度、不同光线条件下的识别度，还有长期户外使用的结构强度，不能用平面设计的思路直接拉伸厚度就交付生产。

　　先从实际应用场景说，这类标识主要用在公共建筑的无障碍通道入口、无障碍卫生间门口、无障碍电梯等候区、公共停车场的无障碍车位旁、城市道路的无障碍坡道起点位置，还有公共交通站点的无障碍候车区域，核心作用是给行动障碍群体明确的通行指引，同时也提醒普通通行人员注意避让，不要占用无障碍通行空间。相比平面贴纸，立体标识的凸起结构在侧光、逆光环境下都能形成自然的光影轮廓，视距较远的时候也能快速识别，不会因为墙面反光、贴纸褪色就失去导视作用。

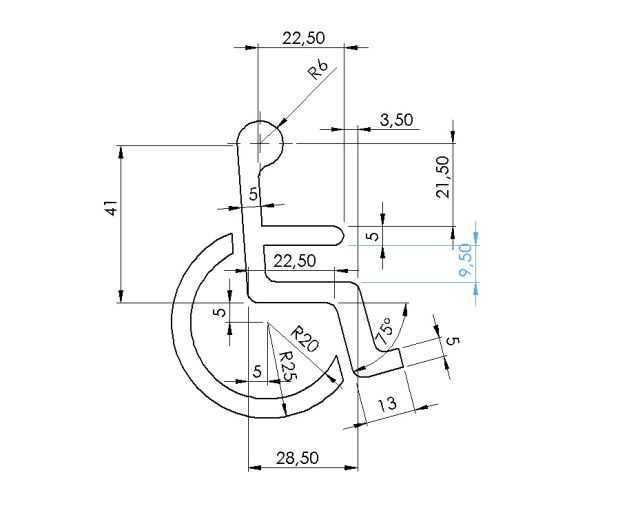

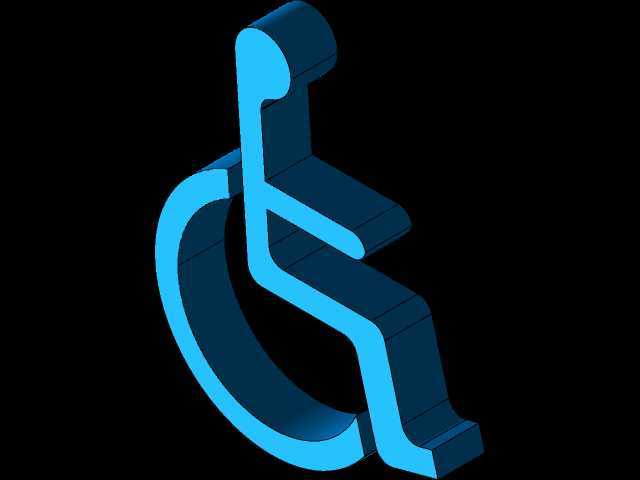

　　设计的时候首先要考虑识别性优先，国际通用的轮椅符号的比例是有规范的，不能随意调整人形和轮椅轮圈的比例，不然会造成识别障碍。这次的立体结构采用整体等厚凸起的设计，轮圈部分做了连续的圆弧过渡，没有尖锐的棱角，一方面是避免安装后磕碰过往行人，另一方面圆弧结构在注塑或者钣金加工的时候更容易脱模、折弯，不会出现应力集中的问题。人形的上半身、座椅部分、脚踏部分的衔接处都做了小圆角处理，圆角半径控制在3-5mm，既不会破坏标识的轮廓辨识度，也能提升加工时的良品率，后期做表面喷涂的时候也不会出现积漆的问题。

　　安装边界方面，这类立体标识的常规安装基面是混凝土墙面、瓷砖墙面、金属板材墙面或者玻璃墙面，所以模型的背面设计成完全平整的安装面，没有多余的凸起结构，可以直接用背胶粘贴或者膨胀螺丝固定。标识的整体厚度根据安装场景的不同有不同的选型，墙面安装的款厚度一般在10-20mm，地面安装的款厚度会做到30mm以上，边缘做斜坡过渡，避免绊倒通行人员。如果是户外使用的场景，模型的结构预留了排水的微小缝隙，不会因为积水造成标识脱落或者内部锈蚀。

　　从功能特性来说，立体标识的结构强度要满足日常的磕碰、风吹日晒的使用需求，轮圈部分是整个标识受力最大的位置，设计的时候轮圈的截面做了均匀的壁厚处理，不会出现局部壁厚过薄容易断裂的问题，人形和轮圈的连接位置做了加强筋结构，不过加强筋是隐藏在安装面一侧的，不会破坏正面的视觉完整性。如果是采用金属材质加工，板材的厚度选择1.5-3mm的冷轧板或者不锈钢板，折弯后焊接的位置都在背面，正面看不到焊缝，打磨抛光后整体视觉效果流畅。如果是采用塑料注塑加工，壁厚均匀控制在2.5-4mm，避免出现注塑缩痕，影响外观。

　　实际选型的时候还要考虑安装高度，墙面安装的标识中心高度一般距离地面1.4m-1.6m，这个高度是普通人站立视线和乘坐轮椅人员视线都能舒适识别的高度，所以标识的整体外轮廓尺寸一般控制在150mm-300mm见方，尺寸太小远距离识别不清，尺寸太大会占用过多墙面空间，和周边的其他导视标识不协调。地面安装的标识尺寸会更大一些，一般在400mm-600mm见方，表面会做防滑纹理处理，避免行人踩踏的时候滑倒。

　　做三维建模的时候，要特别注意符号的比例准确性，轮圈的圆心位置、人形的坐姿角度、脚踏的伸出长度都要符合通用的无障碍标识规范，不能凭感觉调整比例，不然生产出来的标识会不符合公共设施的验收标准。另外立体结构的拔模角度要根据加工工艺调整，如果是注塑生产，外表面的拔模角度做1-1.5度就足够，不会影响外观；如果是钣金加工，要预留折弯的止裂槽位置，避免折弯的时候出现材料撕裂的问题。还有表面处理的适配，模型的正面是完整的光滑曲面，适合做喷塑、烤漆、贴膜等不同的表面处理，蓝色的标识色是通用的无障碍标识标准色，建模的时候不需要拆分颜色结构，后期表面处理的时候直接分色喷涂就可以。

　　很多新手设计师做这类标识的时候，容易只关注视觉效果，忽略安装和加工的实际需求，比如把背面做的有很多凹凸结构，导致安装的时候无法和墙面贴合，时间长了容易脱落；或者棱角做的太尖锐，存在安全隐患；又或者壁厚不均匀，加工的时候出现变形。这些问题在建模阶段就要提前规避，要结合实际的安装场景、加工工艺、使用需求来调整结构，不能只做看起来好看的外观模型，要能直接对接生产落地。
