双鱼座主题椭圆环形装饰挂件结构设计

　　这款星座主题装饰挂件的结构设计，最初的需求来自文创周边产品的开模打样环节，当时客户需要一款适配挂绳、可批量生产的金属质感挂饰，对应双鱼座的星座符号做具象化呈现，同时要兼顾日常佩戴、桌面摆件挂载、文创礼品套装搭配等多场景的使用需求。从实际使用场景来看，这类挂件既可以作为钥匙挂饰搭配钥匙圈使用，也可以通过顶部的挂孔穿入挂绳作为包袋挂饰，部分文创场景下还会搭配亚克力底座作为桌面小摆件，甚至在主题活动中作为伴手礼的装饰配件使用，因此结构设计上需要兼顾轻量化与结构强度，避免日常使用中出现弯折、断裂的问题。

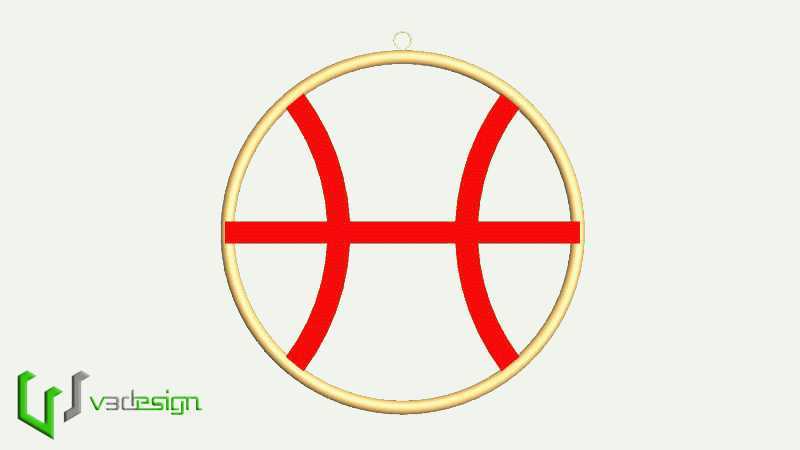

　　设计思路上，首先确定整体外轮廓为正椭圆环形，椭圆的长轴与短轴比例参考常规挂饰的握持与挂载尺寸，外轮廓的环体采用等截面圆弧过渡，没有尖锐棱角，一方面避免日常使用中刮蹭衣物、划伤皮肤，另一方面在批量生产的冲压或者压铸环节中，能够减少应力集中点，提升成品的结构良率。环体顶部设置一体化的小挂孔，挂孔的内径尺寸适配常规直径3mm以内的挂绳、钥匙圈，挂孔与外环的连接位置做了加厚过渡处理，避免挂载重物时挂孔根部出现断裂，这个位置是这类挂件最容易出现失效的部位，设计时特意将过渡圆角放大，分散挂载时的拉应力。

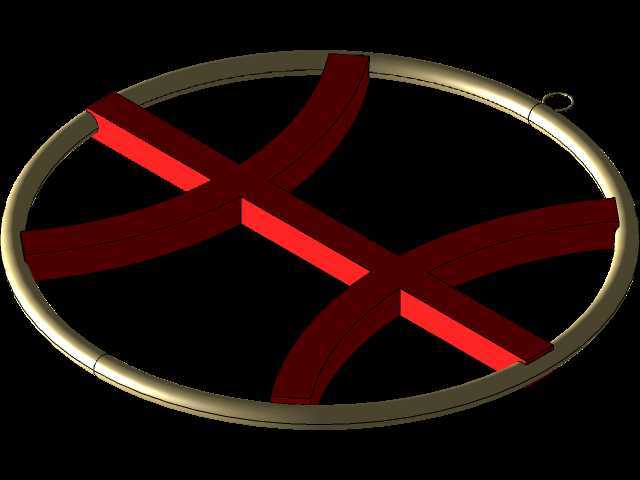

　　环体内部的双鱼座符号结构，采用与外环等厚度的条带结构，条带的宽度经过反复调整，既保证符号的识别度，不会因为条带过细显得单薄易断，也不会因为条带过宽遮挡椭圆环的通透感，影响整体视觉效果。内部的十字交叉与两侧弧形条带，所有连接位置都做了圆角过渡，没有直角接缝，一方面是视觉上更流畅，另一方面在生产时无论是金属压铸还是3D打印打样，都能减少支撑材料的使用，降低后处理的工作量。条带与外环的连接位置，同样做了平滑过渡，没有突兀的接缝，避免使用过程中积灰、残留污渍，日常擦拭清洁时可以顺着曲面一次性擦净，没有清洁死角。

　　从安装边界来看，挂件整体的外轮廓尺寸控制在掌心可握持的范围内，长轴尺寸不超过60mm，短轴尺寸不超过45mm，整体厚度控制在3mm以内，这个尺寸既不会因为过大显得笨重，也不会因为过小丢失细节，放在口袋里不会有明显的异物感。挂孔的中心位置与椭圆长轴的顶端重合，保证挂载时挂件的重心在长轴线上，悬挂时不会出现歪斜的情况，无论是挂在钥匙串上还是包袋上，都能保持端正的展示状态。结构的壁厚设计上，外环与内部条带的壁厚保持一致，在采用锌合金压铸生产时，能够保证金属液填充流畅，不会出现局部缺料、冷隔的缺陷；如果采用光敏树脂3D打印做样件，这个壁厚也能保证足够的韧性，轻微弯折不会出现脆断。

　　实际功能特性方面，整个挂件没有可活动的零部件，属于一体化结构，不存在装配间隙，长期使用不会出现零件松动、脱落的问题，表面处理可以适配电镀、喷漆、阳极氧化等多种工艺，外环做金色镀层、内部符号做红色烤漆的搭配，是目前打样验证中视觉效果较好的方案，色彩对比强烈，星座符号的识别度高。考虑到日常使用中可能会出现磕碰、摔落的情况，所有结构的转角都做了R角处理，摔落时冲击力会沿着曲面分散，不会因为直角位置的应力集中导致开裂。另外，整个结构没有封闭的空腔，不会在电镀或者喷漆过程中残留药液，提升表面处理的成品率，也不会在长期使用中因为空腔残留积水出现锈蚀的问题。

　　在建模过程中，所有曲面都采用G1连续过渡，没有碎面、尖角，导出的STEP格式文件可以直接导入各类加工软件进行刀路编写，不需要额外的模型修复工作，无论是开钢模做批量压铸，还是用CNC加工单件的金属样件，都能直接使用。结构的拔模角度统一设置为1.5度，适配压铸生产的拔模需求，生产时可以顺利脱模，不需要额外做滑块结构，降低模具的制作成本。对于小批量定制的场景，这个模型也可以直接用于FDM或者光固化3D打印，不需要添加额外的支撑，仅在底部添加少量平台支撑即可完成打印，后处理时只需要打磨底部的支撑痕迹，就能得到完整的样件。
