三菱TH-T18系列热过载保护继电器结构

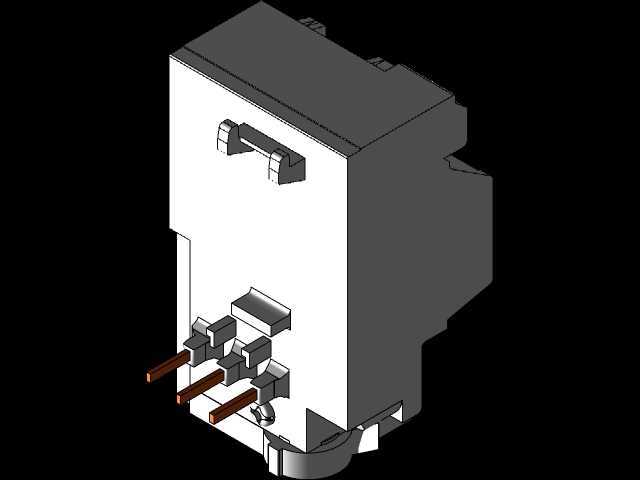

　　在低压配电与电机控制回路的搭建过程中，热继电器是不可缺少的保护类元件，这款TH-T18型号的热继主要适配小功率三相异步电动机的过载、断相保护场景，常见于机床控制箱、小型自动化设备配电回路、风机水泵控制柜体内部，和交流接触器插接配套使用，当电机出现长时间过载、缺相运行导致电流超过额定阈值时，元件内部的双金属片受热形变触发动作机构，切断接触器控制回路，避免电机绕组因过热烧毁，降低设备运维的故障损失。从结构设计来看，这款热继采用直插式适配结构，顶部的三个铜质插刀直接对应接触器下端的主回路接线位，不需要额外过渡接线排，安装时直接插接锁定即可，能大幅缩减柜内布线的空间占用，也能减少主回路的接线节点，降低接触不良带来的发热隐患。

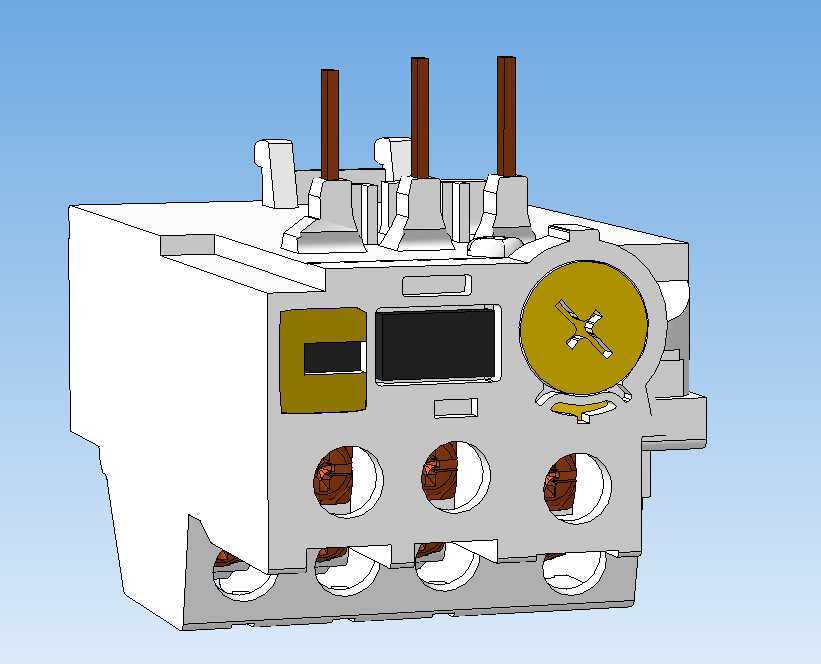

　　主回路部分采用穿心式接线结构，下部的四个接线端子对应三相主回路进出线，端子内部自带压线瓦结构，适配不同线径的多股铜芯导线，接线时不需要额外压接冷压端子也能保证足够的压紧力，避免导线松脱。正面的调节旋钮采用带刻度的圆盘结构，旋钮表面做了防滑滚花处理，调节电流整定值时可以直接用手旋转，不需要借助螺丝刀，旋钮周边的刻度对应不同的额定电流档位，整定范围覆盖小功率电机的常规额定电流区间，调节到位后有明显的档位阻尼感，避免运行过程中受震动导致整定值偏移。旋钮旁的测试拨杆可以手动模拟过载动作，方便现场调试时验证保护回路的通断逻辑，不需要实际通入大电流测试，降低调试阶段的安全风险。正面的状态指示窗口采用分色设计，正常运行时显示绿色标识，

　　动作脱扣后显示红色标识，运维人员巡检时不需要拆柜就能快速判断元件的工作状态，故障排查效率更高。从安装边界来看，这款热继的整体外形采用紧凑化设计，宽度和配套的同系列交流接触器保持一致，插接后整体高度不会超出常规低压元器件的安装间距要求，柜内排布时相邻元件只需要预留标准的散热间隙即可，不需要额外预留操作空间；底部自带标准35mm导轨卡扣，除了和接触器插接安装外，也可以单独卡在DIN导轨上独立安装，适配不同的柜内布局需求。建模过程中对内部的动作机构做了等比例还原，包括双金属片组件、脱扣推杆、辅助触点结构都做了实体建模，不仅可以用于外观干涉检查，也能用于教学演示热继的动作原理，帮助电气设计人员理解元件的动作逻辑。在做柜体三维布局时，

　　这款模型的安装孔位、插接配合尺寸都和实物一致，导入装配体后可以直接和对应型号的接触器做配合装配，检查相邻元件的安全间隙、接线空间是否充足，避免实际安装时出现元件干涉、接线操作空间不足的问题。外壳部分的加强筋、卡扣结构都按照实物做了还原，壳体的散热槽位置对应内部发热元件的排布位置，建模时保留了散热槽的细节结构，做热仿真分析时可以更准确地模拟元件的散热路径，评估柜内温升情况。主回路的导电部件按照实际材质做了外观区分，铜质插刀、接线端子的金属质感和外壳的阻燃塑料材质做了明确区分，做装配演示时可以清晰区分不同功能的部件，方便给现场安装人员做接线培训。
