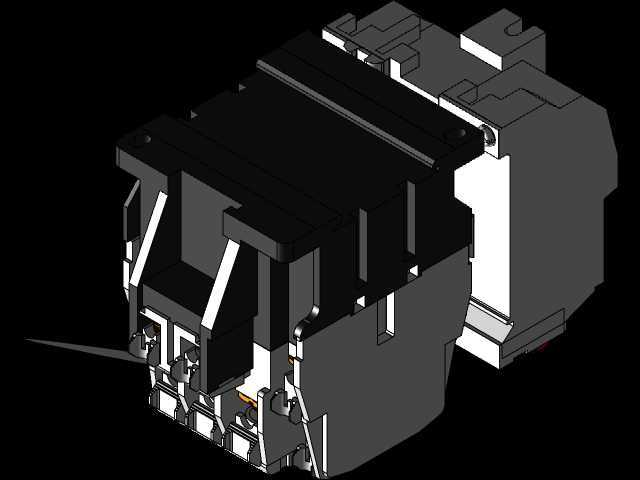

三菱S-T25接触器搭配TH-T25热继电器结构

　　在低压配电与工业控制回路的搭建过程中，接触器与热继电器的配对使用是电机回路、动力负载控制场景里极为常见的组合方案，这套S-T25 BC规格接触器搭配TH-T25热继电器的三维结构，完整还原了两款元件组合安装后的实际形态，能为电气柜布局设计、元件干涉检查、安装工位排布提供精准的三维参照。日常车间里的小型传送带驱动、机床辅助电机启停、小型风机水泵的控制回路中，这类额定电流等级的电磁式接触器承担着主回路的频繁通断任务，依靠电磁线圈得电产生的吸力带动动触头完成闭合，失电时依靠弹簧反力快速分断，配合配套的热继电器实现负载侧的过载保护——当电机出现堵转、缺相、长时间过流运行时，热继电器内部的双金属片受热弯曲触发辅助触点动作，

　　切断接触器线圈的供电回路，从而切断主回路电源，避免负载绕组因过热烧毁。从结构设计的角度看，两款元件采用了行业通用的插接式配对安装结构，接触器本体的出线端预留了与热继电器进线端匹配的卡扣定位槽与导电连接位，不需要额外的过渡接线排就能完成两者的机械固定与电气连接，这种集成式的安装设计能大幅压缩柜内的元件占用空间，减少柜内接线的裸露点位，降低布线时的人工出错概率。建模过程中完整还原了元件的所有安装边界尺寸：接触器本体的导轨安装卡扣尺寸完全适配标准35mmDIN电气安装导轨，底部卡扣的弹性让位间隙、卡入导轨后的锁止凸起位置都和实物完全一致，组合安装后的整体宽度、进出线端子的中心距、接线螺钉的操作空间预留都做了1:1的还原，

　　热继电器侧面的电流整定旋钮位置、测试复位按钮的突出高度、辅助触点的接线端子排布都没有做简化处理，甚至连元件表面的散热筋凸起、接线端子的标识凹槽都做了对应呈现。在做电气柜三维布局的时候，很多新手设计师容易忽略元件组合安装后的整体深度，只单独统计单个元件的安装尺寸，导致后期柜内布线时出现线槽与元件干涉、柜门关闭时碰到元件本体的问题，这套组合模型把两者拼接后的总深度、接线端子引出导线后的弯曲半径预留空间都做了真实的形态还原，能直接导入到电气柜的装配模型中做间隙校验。另外在设备的操作维护层面，模型还原了热继电器上的手动/自动复位切换拨杆位置、测试动作的触发按钮位置，能在做设备操作工位的人机工程校验时，

　　确认柜门上的操作开孔位置是否能让维护人员在不开柜的情况下完成复位操作，不需要后期再做开孔位置的调整。主触头的接触行程、灭弧室的外部轮廓尺寸也在模型中做了准确呈现，灭弧室的栅片结构虽然没有做内部的精细化拆分，但外部的安装卡扣位置、与接触器本体的配合间隙都和实物一致，能在做相邻元件排布时，预留出灭弧室散热所需的间隙，避免多台元件紧密排布时散热不畅导致的触头寿命缩短问题。对于做小型控制设备集成的工程师来说，这套模型还能用来做接线工艺的模拟，进出线端子的压线螺钉位置、螺钉拧紧时的工具操作空间都能在三维环境中提前验证，避免出现装配时螺丝刀无法垂直对准螺钉、接线后导线弯曲半径过小损伤线芯的问题。两款元件组合后的整体重量分布也在模型的材质赋值中做了对应匹配，在做安装导轨的承重校核、柜内安装板的变形量计算时，可以直接调用模型的质量参数做仿真参考，不需要再手动估算元件重量带来的载荷。
