桌面可调节式显示器支撑固定结构

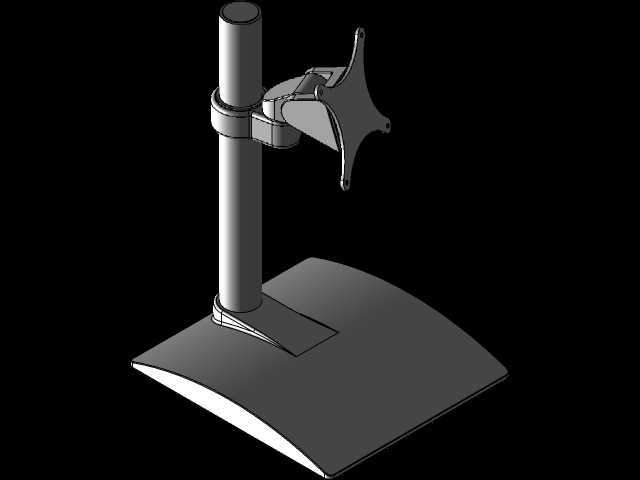

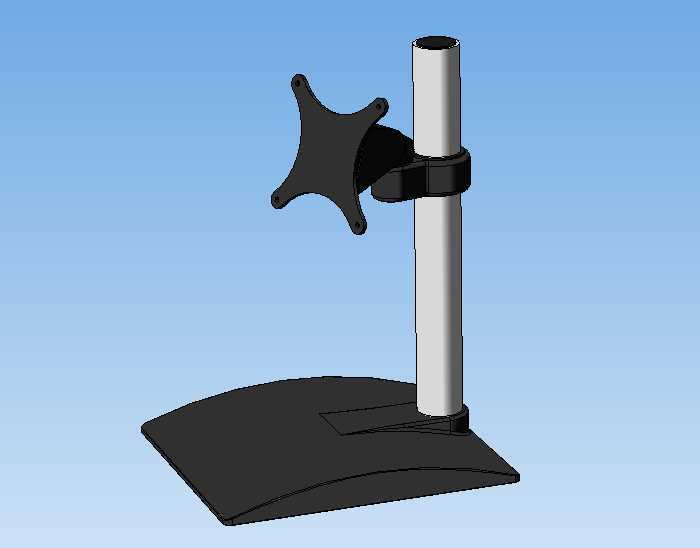

　　日常办公场景中，桌面显示设备的支撑固定结构直接影响工位布局合理性与使用者的操作舒适度，这款桌面式显示器支撑结构，主要适配常规尺寸的桌面液晶显示器，可覆盖多数办公工位、工业操作台、监控值守工位的显示设备安装需求。从结构组成来看，整个支撑件分为底座、立柱、调节锁扣、显示安装挂板四个核心部分，底座采用宽幅弧面平底设计，接触桌面的有效支撑面积经过核算，能够在常规桌面负载下保持整体重心稳定，避免显示器安装后出现前倾侧翻的风险，底座底部可预留防滑垫安装槽，实际使用时搭配橡胶防滑垫，既可以增大与桌面的摩擦力，也能避免硬质底座刮擦桌面涂层。立柱采用空心圆管结构，在保证整体支撑刚度的前提下降低了结构自重，立柱与底座的连接位置设置加强筋结构，

　　抵消挂装显示器后产生的弯矩，避免长期负载下连接处出现塑性变形。调节锁扣采用抱箍式锁紧结构，套在立柱外侧，松开锁扣时可沿着立柱轴向上下滑动，以此调整显示器的安装高度，适配不同坐姿下的视线高度需求，锁止后依靠抱箍与立柱外壁的摩擦力固定位置，可承受常规显示器的重量负载，不会出现自动下滑的问题。与锁扣连接的显示安装挂板采用标准VESA孔位设计，四个安装孔的孔距符合通用显示设备安装规范，可直接适配绝大多数市售桌面显示器的背部安装位，挂板与锁扣之间设置铰接结构，可实现一定角度的俯仰调节，方便使用者根据自身视角调整屏幕的倾斜角度，减少长时间观看屏幕产生的视觉疲劳。设计过程中，各部件的安装边界经过反复校核，底座的外轮廓尺寸控制在合理范围内，

　　不会过多占用桌面的有效使用空间，立柱的有效调节行程覆盖常规坐姿下的视线高度区间，从桌面到挂板最低安装位的高度，可满足使用者坐姿下视线平齐屏幕中心的人体工学要求，最高安装位可适配站立操作时的视线高度，兼顾坐站交替的办公需求。挂板的铰接转动角度设置了合理的限位结构，避免调节角度过大导致显示器碰撞立柱或底座，调节过程中各运动副的阻尼经过匹配，既可以轻松扳动调整角度，调整到位后又能保持角度稳定，不会出现屏幕自行下垂偏移的问题。各部件的材质搭配也经过考量，底座与锁扣、挂板采用硬质工程塑料或压铸金属材质，兼顾结构强度与外观质感，立柱采用金属圆管表面做哑光处理，避免光线反射干扰屏幕观看，整体结构没有多余的外露凸起，走线可沿着立柱内侧或侧边布置，

　　保持桌面走线整洁。在工业操作台场景下，这款支撑结构也可用于固定小型触控显示屏、工位操作终端，安装时无需在桌面打孔，直接放置于桌面即可使用，搬迁或调整工位位置时可直接挪动，无需拆卸安装固件，适配灵活度较高。结构的受力路径经过优化，显示器的重量通过挂板传递到锁扣，再通过锁扣的抱箍结构均匀传递到立柱，最终由宽幅底座将负载分散到桌面接触面上，长期使用下各受力点的应力均控制在材料许用应力范围内，不会出现结构断裂、变形失效的问题。安装操作流程简单，使用者仅需将立柱与底座紧固连接，再将锁扣套入立柱，最后把挂板与显示器背部固定后卡入锁扣的连接位即可完成组装，无需复杂的专用工具，普通使用者可独立完成安装调试。
