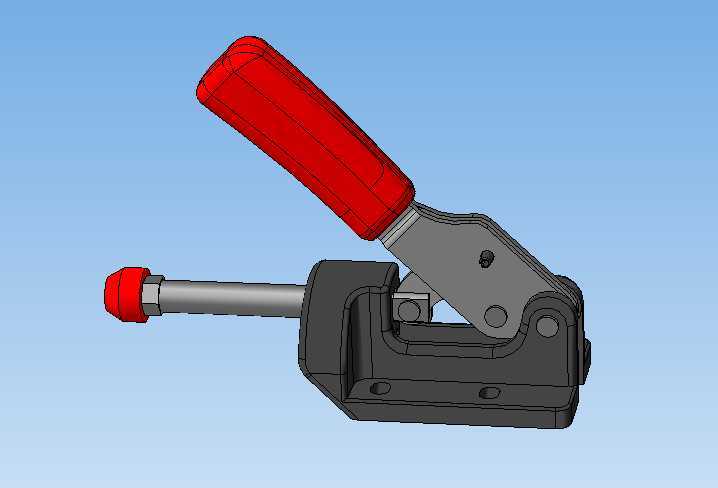

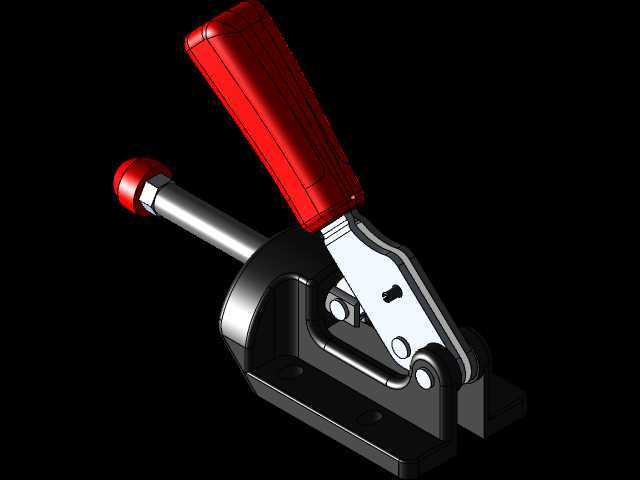

加强型横向压紧杠杆式工装夹具

　　在工装夹具的选型与设计场景里，横向压紧类的杠杆夹一直是小空间工位的高频选用件，这款加强型结构的横向杠杆夹，针对常规款夹钳在高频反复压紧工况下易出现的基座形变、压头偏移问题做了结构强化，适配多类需要侧向推压夹紧的装配、加工工位。从实际应用场景来看，这类夹钳常被布置在焊接工装的工件侧向定位位、小型零件铣削加工的台侧压紧位、装配流水线的工件防窜工位，还有电子零部件组装时的壳体侧向夹持工位，区别于垂直下压式夹钳，横向结构的夹钳不会在工件上方形成操作遮挡，操作人员取放工件时不会被夹臂干涉，在需要频繁上下料的工位上，操作动线更短，能有效减少单工位的操作耗时。

　　从功能特性上拆解，这款夹钳采用杠杆自锁结构，当手柄扳动到锁紧行程终点时，连杆机构会越过死点位置，即便压紧过程中工件受切削振动、焊接应力形变带来的反向推力，夹钳也不会自行松脱，不需要额外加装锁止结构。压头端采用带缓冲的橡胶端头，接触工件表面时不会压伤铝件、塑料件这类软质工件表面，压杆的伸出长度可通过尾部的螺纹结构微调，适配不同厚度、不同夹持深度的工件，不需要额外更换压头配件就能覆盖一定范围内的夹持需求。基座部分做了加厚的加强筋设计，相比普通薄基座的横向夹，这款夹钳的基座在承受1.5倍额定夹紧力时，安装面的形变量能控制在0.1mm以内，不会因为长期受力出现基座翘曲导致的压头偏斜，夹紧力的输出方向始终保持与安装面平行，不会出现压头翘起、夹持力分力损耗的问题。

　　设计思路上，这款夹钳的整体结构做了受力路径的优化，手柄的握持部分采用全包覆的防滑绝缘套，操作人员带劳保手套操作时也不会出现打滑，扳动手柄的施力角度经过优化，操作人员用手腕发力就能完成锁紧与松开动作，不需要借助手臂大力量操作，长期重复操作也不容易产生作业疲劳。内部的铰接销轴采用渗碳淬火处理，表面硬度达到HRC55以上，反复扳动的磨损量极小，铰接位置的间隙控制在0.03mm以内，锁紧时不会出现旷量导致的夹持松动。夹钳的安装孔位采用沉孔设计，使用内六角螺栓安装时，螺栓头完全沉入基座内部，不会突出安装面干涉工件放置，两个安装孔的中心距做了标准化设计，和市面同规格常规横向夹的安装尺寸完全兼容，老旧工装上的夹钳损坏时可以直接替换，不需要重新加工安装孔位，降低工装改造成本。

　　从安装边界与尺寸适配来看，这款夹钳的整体宽度控制在窄幅尺寸，安装时占用的台面上的横向空间很小，在密集布置多个夹紧点的组合工装上，相邻夹钳之间不会出现干涉，可以根据工件的外形灵活布置夹紧点位。压杆的最大伸出行程覆盖常规小零件的夹持需求，安装时需要保证夹钳的安装面平面度不大于0.05mm，避免安装时基座受强制扭力导致内部连杆卡滞。压头的端面在锁紧状态下与安装基准面的平行度经过出厂校准，夹持工件时压头与工件表面是面接触，不会出现线接触导致的压痕或者夹持不稳。在焊接工位使用时，夹钳的金属结构件表面做了喷塑处理，能抵御常规焊接飞溅的粘附，清理时只需要用钢丝刷扫过就能去除飞溅残渣，不会因为飞溅卡入铰接缝隙影响夹钳的开合顺畅度。在机加工工位使用时，夹钳的整体刚性足够承受常规铣削、钻削加工带来的振动，不会因为振动导致夹钳松脱引发工件移位的加工废品。
