千斤顶配套脚踏式液压柱塞泵结构设计

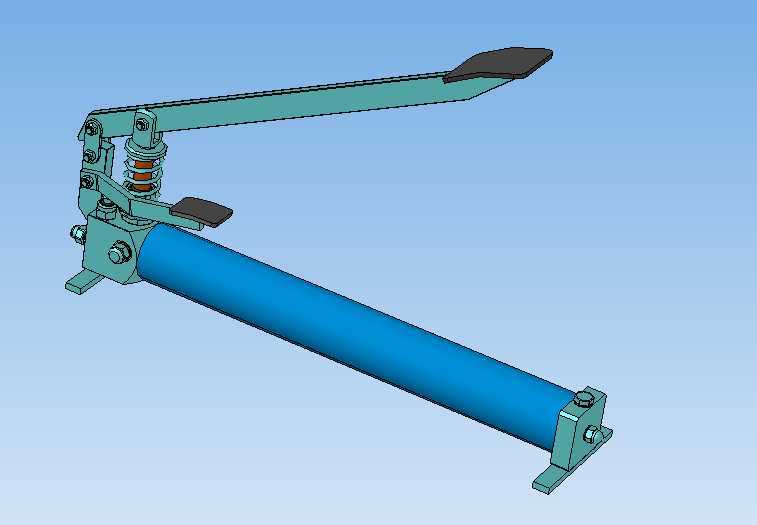

　　在小型起重、设备顶升、工装夹紧这类需要间歇提供高压液压动力的作业场景中，脚踏式液压柱塞泵是适配性极强的动力输出部件，尤其适配PPSE12-15规格千斤顶的动力供给需求，相比手动液压泵，脚踏操作的形式能解放操作人员双手，在顶升作业过程中可同步调整被顶升工件的姿态、固定支撑垫块，大幅提升狭小空间内的作业效率。这款柱塞泵的整体结构采用卧式长行程柱塞缸搭配杠杆式脚踏驱动机构的布局，核心做功部件为单作用柱塞结构，依靠脚踏杠杆的力放大作用推动柱塞往复运动，完成液压油的吸油、压油过程，内置的单向阀组可精准控制油液流向，保证输出压力稳定，避免负载回落。从结构设计逻辑来看，脚踏杠杆的支点位置经过力臂配比优化，在常规成年人脚踏施力的范围内，

　　可输出满足12-15吨级千斤顶顶升所需的工作压力，杠杆末端的防滑脚踏踏板采用弧形贴合脚掌的造型，表面做防滑纹理处理，长时间踩踏作业不易打滑，杠杆与泵体连接部位设置复位压簧，每次踩踏完成后可自动带动杠杆复位，无需手动提拉操作，降低操作疲劳度。泵体主体采用长筒式柱塞缸结构，柱塞表面做高精度研磨处理，配合密封件可保证高压状态下的油液密封性能，减少内泄带来的压力损失，缸体两端设置安装固定底座，底座上预留螺栓安装孔，可直接固定在作业台面、移动小车或者设备机架上，安装边界清晰，固定后泵体工作时不会出现偏移晃动。泵体侧面设置小型手动卸荷手柄，顶升作业完成后，扳动卸荷手柄即可控制千斤顶缓慢回落，卸荷行程经过阻尼设计，可精准控制回落速度，

　　避免负载快速下坠引发安全隐患。进油口与出油口采用标准液压管接头规格，可直接匹配对应通径的高压液压油管，无需额外加工转换接头，减少现场安装的工作量。在实际选型适配过程中，这类脚踏柱塞泵除了配套千斤顶使用外，还可作为小型液压工装的动力源，比如用于钣金校形工装的夹紧动力、小型压装机的压合动力、管道法兰对接的顶推动力等场景，只要所需工作压力在泵的额定输出范围内、单次做功所需油液量不超过柱塞单次行程的排油量，均可适配使用。设计过程中充分考虑了作业场景的实用性，整体结构没有冗余部件，所有铰接销轴均做淬火处理，提升铰接部位的耐磨性能，延长设备使用寿命，复位弹簧采用圆柱螺旋压缩弹簧，刚度匹配杠杆复位所需的弹力，既不会因为弹力过大导致踩踏费力，

　　也不会因为弹力过小出现复位滞后的问题。泵体的储油腔与柱塞缸集成设计，无需额外配置独立油箱，整体结构紧凑，占用安装空间小，卧式布局的重心偏低，固定后稳定性更好，即使在不做螺栓固定的临时作业场景，依靠自身底座的摩擦力也可完成短时间的顶升作业。油液加注口设置在泵体上方位置，日常维护时可直接打开加注口补充液压油，无需拆解泵体结构，维护操作简便。从安装尺寸来看，整体长度方向的尺寸适配常规移动液压小推车的安装空间，宽度方向不超过脚踏杠杆的最大展开宽度，高度方向在踩踏到最低位置时也不会与周边低矮部件发生干涉，安装时只需保证脚踏杠杆的活动范围内无遮挡物，即可保证操作顺畅。在三维建模过程中，所有配合部位均按照实际加工公差进行装配约束，柱塞与缸体的配合间隙、铰接部位的转动间隙、密封件的安装槽尺寸都完全符合液压元件的设计规范，可直接用于生产加工的参考，也可用于液压系统教学演示的模型素材，帮助从业者理解脚踏液压泵的工作原理与结构组成。
